冷镦模（冷镦产品）

什么是冷镦模具

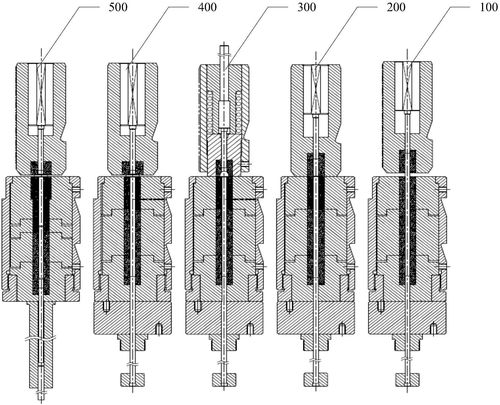

镦粗是一种在室温下用模具将金属棒镦粗(通常是局部镦粗)的锻造方法。通常用于制作土豆的头部如螺钉、螺栓、铆钉等。切割可以减少或更换。锻造材料可以是铜、铝、碳钢、合金钢、不锈钢和钛合金等。材料利用率可达80 ~ 90%。冷镦多在专用冷镦机上进行，便于连续、多工位、自动化生产。在冷镦机上，可以依次完成切割、镦粗、堆积、成型、倒角、滚丝、缩径、修边。生产效率高，可达300多件/分钟，冷镦工件最大直径48毫米。棒材由送料机构自动送入一定的坯料，由切割机构切割成坯料，然后由夹钳输送机构送至堆垛和冲孔工位进行冷镦。这种技术属于冷成型的一种，即在不加热的情况下对材料进行冲压、剪切、弯曲和拉伸。冷成型工艺包括冷镦、冷轧、模锻等。冷弯型钢结构的主要优点：1。与厚热轧钢板相比，冷弯型钢可以加工成更小的荷载和更短的跨度。2.通过冷成型可以经济地获得不寻常的横截面形状，并且可以获得令人满意的强度重量比。3.考虑到包装和运输的紧凑性，可以生产嵌套部分。4.在环境重力作用下不膨胀不变形。

什么是冷敦模

看一看就知道了：冷作模具钢键盘注重硬度和耐磨性。含碳量高，合金元素主要增加淬透性和耐磨性。一、冷作模具钢冷作模具钢包括冲孔和切割用的模具(落料冲孔模、切边模、冲头、剪刀)、冷镦模、冷挤压模、弯曲模和拉丝模等。1.冷作模具钢的工作条件和性能要求冷作模具钢在工作时，由于被加工材料的变形抗力大，模具的工作部分承受着很大的压力、弯曲力、冲击力和摩擦力。因此，冷作模具的正常报废一般是磨损造成的，有些模具因断裂、挤毁力、变形超差而提前失效。冷保驾护航用模具钢和切削工具钢相比，有很多共同点。要求模具具有较高的硬度和耐磨性，较高的抗弯强度和足够的韧性，以保证冲压工艺的顺利进行。区别在于模具形状和加I工艺复杂，摩擦面积大，磨损可能性大，修复和研磨难度大。因此，要求耐磨性较高的模具在工作时承受较大的冲击压力，并且由于其形状复杂，容易产生应力集中，要求其具有较高的韧性。模具尺寸大，形状复杂，要求淬透性高，变形小，易开裂。总之，冷作模具钢在淬透性、耐磨性、韧性等方面的要求都高于切削工具钢。而对红硬性的要求较低或基本没有(因为是冷成型)，于是相应地形成了一些适合冷作模具的钢种，例如开发了高耐磨、微变形冷作模具钢和高韧性冷作模具钢。钢种的选择将在下面进一步解释。Crl2性能：高碳高铬型莱氏体钢，具有良好的淬透性和良好的耐磨性。由于钢中碳的质量分数最高可达2.30%，钢变得又硬又脆，所以渝南韧性差，几乎不能承受较大的冲击载荷，容易开裂，形成不均匀的共晶碳化物。用途：用于制造低冲击负荷、高耐磨性的冷冲压模具和冲头，冷切刀片、钻套、量规、拉丝模、冲压模、滚丝模、拉丝模、剪切硬薄金属的滚丝模。生产品种：热轧材料、冷拉材料、锻造材料、热轧钢板、冷拉钢丝。Cr12Mo1V1性能：高碳高铬型莱氏体钢，没有特殊要求时钻孔不是必须元素。由于钼和钒的含量高于Cr12MoV，进一步细化了钢的组织和晶粒，提高了钢的淬透性、强度和韧性，使钢的综合性能更好。用途：用于制造大型复杂的高耐磨冷作模具，如冷剪剪、切边模、拉丝模、滚丝模、切边模、冷冲压模、高耐磨冲头等。生产品种：热轧材料、锻造材料、冷拉材料、热轧钢板、冷拉钢丝。Cr12MoV性能：高碳高铬莱氏体钢，淬透性好，截面尺寸400mm以下淬透性完全，耐磨性高，淬火时体积变化小。其碳含量远低于Cr12钢，并添加了钼和钒。因此，该钢的热加工性能、冲击韧性和碳化物分布得到明显改善。用途：用于制造截面大、形状复杂、耐磨性高、冲击载荷大的冷作模具，如冷剪剪、切边模、磨边模、量规、拉丝模、滚丝模、复杂冲孔模、钢板深冲模、高耐磨性冷冲压模、冲头等。生产品种：热轧材料、锻造材料、冷拉材料、热轧钢板、冷拉钢丝。Cr5Mo1V性能：合金含量适中。由于含有钼和钒，该钢具有良好的淬透性，碳化物分布均匀，具有一定的冲击韧性和良好的耐磨性。用途：用于制造定型模、钻套、冷墩

由于钢中含有一定量的钒，晶粒细化，过热敏感性降低。碳化物的不均匀性优于CrWMn钢。用途：用于制造各种精密量具和样板，以及常用的冲压模具、冷压模具、雕刻模具、材料模具、剪刀、丝锥、板牙、铰刀等。生产品种：热轧材料、锻造材料、冷拉材料、热轧钢板、冷拉钢丝。根据买方要求，可提供中小型模块。CrWMn性能：高淬透性，由于添加1.20%和。mdash1.60%(质量分数)的钨，形成碳化物，所以经过淬火和低温返回

火后具有一定的硬度和耐磨性。钨有助于保持细小晶粒，从而使钢具有较好的韧性，该钢对形成网状碳物比较敏感，而且这种碳公物网使工具刃部有剥落的危险。　　用途：使用较为广泛的冷作模具钢。用于制造量具，如板牙、块规、样柱和样套，，以及形状复杂的高精度冲模等。　　生产品种：热轧材、锻材、冷拉材、冷拉钢丝、银亮钢丝、热轧钢板、冷轧钢板。　　9CrWMn　　性能：低合金冷作模具钢，具有一定的淬透性和耐磨性，淬火变形较小，碳化物分布均匀且颗粒细小。　　用途：用于制造截面不大的，而形状较复杂的冷冲模，以及量规、样板等量具。　　生产品种：热轧材、锻材、冷拉材、冷拉钢丝、冷轧钢板。　　Cr4W2MoV　　性能：新中型合金冷作模具钢，性能较稳定，与高合金冷作模具钢Crl2、Crl2MoV相比，用其制成的模具使用寿命明显提高。该钢的共晶碳化物颗粒细小，分布均匀，具有较高的淬透性和淬硬性，以及较好的耐磨性和尺寸稳定性。但钢的热加工温度范围较窄，变形抗力较大。　　用途：用于制造各种冲模、冷镦模、落料模、拉延模、冷挤压凹模和搓丝板等。　　生产品种：热轧材、锻材。　　根据需方要求可供应小规格模块。　　6Cr4W3Mo2VNb　　性能：高韧性冷作模具钢，其化学成分接近高速工具钢的基体成分，属于一种基体钢。因此，它具有高速工具钢的高硬度和高强度。又因该钢没有过剩的碳化物，所以具有较高的韧性和疲劳强度。该钢含有0.20%%26mdash;0.35%（质量分数）的铌，使晶粒细化，并提高晶粒精化温度，从而提高了钢的韧性，改善了其工艺性能。　　用途：用于制造冷挤压模具、冷镦模、螺钉冲头、冷冲模、拉延模和搓丝板等。　　生产品种：热轧材、锻材。　　根据需方求可供应部分扁钢或其他条钢。　　6W6Mo5Cr4V　　性能：低碳高速工具钢类型的冷作模具钢，其淬透性好，并具有类似高速工具钢的高硬度、高耐磨性、高强度等综合性能，还具有比高速工具钢韧性好的特性。用该钢制造的冷挤压模寿命较长。因钢中钼含量较高，其热加工温度范围稍窄，变形抗力较大。此钢易脱碳。　　用途：用于制造冷挤压凹模和上下冲头等。　　生产品种：热轧材、锻材。　　根据需方要求可供应中小规格模块。　　2.钢种选择　　通常接冷作模具的使用条件，可以将钢种选择分为以下四种情况：　　（1）尺寸小、形状简单、轻负荷的冷作模具。例如．小冲头，剪落钢板的剪刀等可选用T7A、 T8A、T10A、T12A等碳素工具钢制造。这类钢的优点是；可加工性好、价格便宜、来源容易。但其缺点是：淬透性低、耐磨性差、淬火变形大。因此，只适于制造一些尺寸小、形状简单、轻负荷的工具以及要求硬化层不深并保持高韧性的冷像模等。　　（2）尺寸大、形状复杂、轻负荷的冷作模具。常用的钢种有9SiCr、CrWMn、GCr15及 9Mn2V等低合金刃具钢。这些钢在油中的淬透直径大体上可达40mm以上。其中9Mn2V钢是我国近年来发展的一种不含Cr的冷作模具用钢．可代替或部分代替含Cr的钢。　　9Mn2V钢的碳化物不均匀性和淬火开裂倾向性比CrWMn钢小、脱碳倾向性比9SiCr钢小，而淬透性比碳素工具钢大．其价格只比后者高约30％因此是一个值得推广使用的钢种。　　但9Mn2V钢也存在一些缺点如冲击韧性不高，在生产使用中发现有碎裂现象．另外回火稳定性较差，回火温度一般不超过180℃在200℃回火时抗弯强度及韧性开始出现低值。　　9Mn2V钢可在硝盐、热油等冷却能力较为缓和的淬火介质中淬火。对于一些变形要求严格而硬度要求又不很高的模具，可采用奥氏体等温淬火。　　（3）尺寸大、形状复杂重负荷的冷作模具。须采用中合金或高合金钢．如Cr12Mo、 Crl2MoV、 Cr6WV Cr4W2MoV等，另外也有选用高速钢的。　　近年来用高速钢做冷作模具的倾向巴日趋增大、但应指出，此时已不再是利用高速钢所特有的红硬性长处．而用它的高淬透性和高耐磨性。为此．在热处理工艺上也应有所区别。　　选用高速钢做冷模具时．应采用低温淬火．以提高韧性。例如 W18Cr4V钢做刃具时常用的淬火温度为1280-1290℃。而做冷作模具时，则应采用1190℃的低温淬火。又如 W6Mo5Cr4V2钢．采用低温淬火后可使寿命大大提高、特别是显著减少了折损率。　　〔4)受冲击负荷且刀间单薄的冷作模具。如上所述．前三类冷作模具用钢的使用性能要求均以高耐磨性为主为此均采用高碳过共析钢乃至荣氏体钢。而对有的冷作模具加切边楼、冲裁模等．其对口单薄．使用时又受冲击负荷作用则应以要求高的冲击韧性为主。为了解决这一矛盾．可采取以下措施．①降低合碳量．采用亚共折钢．以避免由于一次及二次碳化物而引起钢的韧性下降；②加入Si．、Cr等合金元素．以提高钢的回火稳定性和回火温度（240一270℃回火）这样有利于充分消除淬火应力使叽提高．而又不致降低硬度；②加入W等形成难熔碳化物的元素以细化晶粒、提高韧性。常用的高韧性冷作模具用钢有6SiCr、4CrW2Si；、5CrW2Si等。　　3.充分发挥冷作模具钢性能潜力的途径　　在用Cr12型钢或高速钢做冷作模具时，一个很突出的问题是钢的脆性大．使用中易开裂。为此，必须用充分锻打的方法细化碳化物．除此之外应发展新钢种。发展新钢种的着眼点，应是降低钢的含碳量及碳化物形成元素的数量。近年来国内研制并推广以下几种新钢种、如表4.11所示。　　Cr4W2MoV 钢具有高硬巨、高耐磨性和淬透性好等优点．并具有较好的回火稳定性及综合力学性能．用干制造硅钢片冲模等．可使寿命比Cr12MoV钢提高1～3倍以上但此钢锻造温区范围较窄，锻造河县开裂．应严格控制锻造温度和操作规认Cr2Mn2SiWMoV钢淬火温度低、淬火变形小、淬透性高．有空淬微变形模具钢之称7W7Cr4MoV钢可代W18Cr4V和Cr12MoV钢．其特点是钢的碳化物不均匀性和韧性得到很大的改善

冷镦模主要是用什么材料做?

主要用碳素工具钢和合金工具钢，国产的钢派雀困号如T8，T10，CrWMn，9CrWMn，Cr12MoV，生产批量大的用硬质合金。进口岁并模具钢（日本）可选SK4,SK6,SKD11,D2,SKS31. 具体的选尘念择见： https://gss0..com/7LsWdDW5_xN3otqbppnN2DJv/%B0%AE%C9%CF%B2%D7%C9%A3/pic/item/4a3c942bbe4aa8efe6cd40e3.jpg
