喷粉机（自动喷粉枪）

喷粉机是什么？

(斯特)(李)一种森林病虫害防治机械。它用药粉喷洒在树上来控制病虫害。粉末喷涂机有两种类型：手动和电动。手动喷粉机由粉盒、风扇、齿轮箱、喷涂部件和手柄组成。有背包式和挂胸式两种。由于前曲柄通过增速齿轮传动机构带动风扇叶轮高速旋转，叶轮内的空气在离心力的作用下获得能量，形成高速气流，从出风口吹出。叶轮中心形成低压，产生吸力，空气通过吸口从下方吸入风扇。药柜内粉罐中的药粉在重力和风扇的吸力作用下容易滑落，使药粉通过输粉器进入风扇，随着高速气流从喷嘴喷出。进粉口设有开关。粉箱为直立圆柱体，粉槽为圆锥形。挂胸式和背包式工作原理相同，只是结构不同。为了不遮挡视线，方便操作，粉箱做成长圆柱形，并配有手摇曲柄、增速变速箱、风扇等部件。左侧储粉。为了使粉末变大并将其推到正确的风扇，提供了搅拌器和粉末松散盘。粉粒板的边缘有一个捕捉冰雹树枝的孔，风扇的小气流通过孔导入粉粒盒的一侧，吹散药粉，喂入。左右两侧之间的距离由开关板控制和调节。电动吸尘器有三种类型：背负式(见喷雾器)、担架式(见图)、手持式和拖拉机悬挂式。因为与小型汽油机或拖拉机等动力机械配套，所以被称为机动喷粉机。其工作原理是利用风扇叶轮转动产生的高速气流将药粉吹到树上或幼苗上。该拉伸机由汽油机、风机、粉箱、粉箱座、振动筛、振动器、喷涂部件和机架组成。风机后盖板通过振动棒和振动架与粉箱内的振动筛连接，将发动机的轻微振动传递给粉箱，防止送粉时粉料结块、起拱。粉末盒是锥形的，以便于粉末供给。粉座连接风扇的出口和喷射部。粉箱通过可调开关与箱座分离。盒子里有一个空气喇叭，起到咽喉的作用，让高速的气流在这里产生负压，把盒子里的药粉吸走。喷射部件包括弯管和锥形直喷嘴。改变弯头角度，可以水平喷，也可以向上喷。发动机安装在车架上，中间装有减震弹簧，减少发动机和风扇运转时传递到担架把手上的震动。行走式由发动机、风扇、粉箱、喷洒部件、车架和行走轮组成。悬浮液由风机、粉箱、混粉装置、传动系统等组成。拖拉机的动力输出轴通过万向传动轴带动风机叶轮转动，产生高速气流，同时带动粉箱内的粉体搅拌和粉体输送装置，使粉体通过出粉口流向风机，喷粉量不受结块和起拱的影响。摆动机构通过传动装置由动力输出轴带动喷洒组件摆动一定角度，以控制喷洒方向。喷射部件包括喷嘴和喷嘴。喷嘴有直管、弯管、蛇形软管等多种形式，大多由塑料制成。并且弯管和软管中的局部气流损失很大。喷嘴有多种类型，如圆柱形、扁锥形、源敏感勺形、锥形和湿粉末喷涂。根据喷涂宽度、范围、粉末喷涂均匀性和附着力等。喷粉机只用粉不用水，这是它的明显优势，特别适合缺水林区防治森林病虫害。背包、担架等小型机将向轻量化、节能、减振、降噪、增程、多用途方向发展

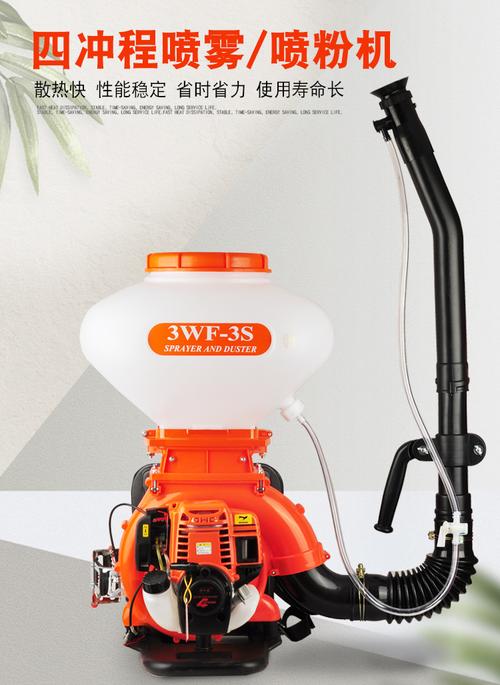

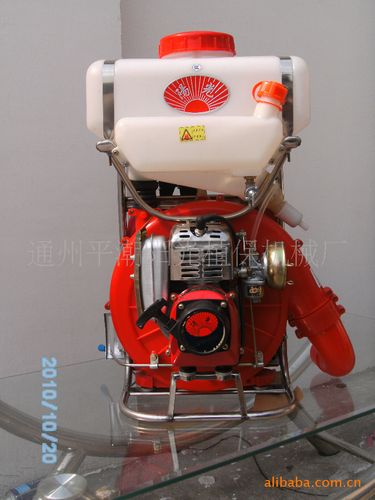

(1)根据风机的工作速度键入。有5000转/分，5500转/分，6000转/分，6500转/分，7000转/分，7500转/分，8000转/分等。目前5500转/分以下的背包机年产量占总产量的75%以上。工作速度低，发动机零件精度低，挡料可靠性容易保证。但提高工作速度可以减小风扇的结构尺寸，降低整机质量。所以目前国外的背包机都在向高速方向发展。按势力划分。有0.8kW、1.18kW、1.29kW、1.47kW、1.70kW、2.1kW、2.94kW等背负式电动喷雾降尘器。0.8kW小功率背负机主要用于庭院小地块喷洒；1.18 ~ 2.1 kW背负机主要用于草坪的病虫害防治；而2.94kW以上的大功率背负机，由于垂直射程高，可以用于树木、果树的病虫害防治。(2)背负式喷雾喷粉机(图8-22)主要由离心风机、汽油机、药液箱、油箱、喷嘴和机架等组成。图8-22背负式机动喷雾除尘器汽油机。喷雾器的支撑动力是二冲程汽油机，结构紧凑，体积小，转速高。目前我国背包机的汽油机转速为5000 ~ 7500 r/min，功率为1.18~2.94kW，汽油机的好坏直接影响背包机的可靠性。小型二冲程汽油机(图8-23)主要由曲轴连杆系统、发动机缸体系统、燃油系统、冷却系统、润滑系统、配气系统、起动系统和点火系统组成。图8-23 小型二冲程汽油机的离心风扇。离心风机是背包机的重要部件之一，主要由风机前后壳体和叶轮组成。其作用是产生高速气流，将药液粉碎雾化或吹散药粉，送至远处。背包上用的风扇都是小型高速离心风扇。气流从叶轮轴进入滑斗进入风机，获得能量后的高速气流沿叶轮圆周切线方向流出，如图8-24所示。图8-24离心风机药箱工作原理。药盒组件的作用是盛装药液(粉末)并借助进口的高速气流输送药物。主要部件有：药盒盖、过滤网、进气管、药盒、粉门体、吹粉管、输粉管和密封件等。为了防止腐蚀，它的材料主要是耐腐蚀的塑料和橡胶。药盒的形状要有利于清洗药液(粉)，减少药液(粉)在盒内的残留。药箱的壁厚要均匀，表面要光滑，强度要好。药柜组件的连接部位应有良好可靠的密封。在10千帕的气压下

，不得有泄漏，以保证正常输液（粉）。背负机既信衡磨可喷雾，又可喷粉，药箱只需更换少许零件就能胜任两种作业要求。下面以WFB-18AC型背负机药箱总成为例，按两种作业状态介绍药箱总成各零件的功用。喷粉作业时，由引风管引出的少量高速气流从吹粉管上的小孔吹出，使药箱中的药粉松散，以粉气混合状态吹向粉门体。粉门体组件的作用是控制输粉量的大小。它由粉门操纵杆、粉门拉杆、粉门轴、挡风板、粉门体、粉门压紧螺母、密封垫等组成，如图8-25所示。上下拉动粉门操纵杆，带动粉门拉杆上下位移，引起粉门体上粉门轴和轴上的挡风板转动，改变粉门体处流通截面的大小，即改变输粉量。图8-25 喷粉作业时的药箱总成喷雾作业时，药液经滤网加至药箱容积的4/5左右。作业时，由风机引风管引出的少量高速气流，经进气塞、进气管到出气塞，进入药箱，并在药液上部形成一定的压力，迫使药液经开关流出（图8-26）。药箱内气压大小直接影响喷雾量的大小。因此药箱盖处应密封可靠。药箱口应平整，无裂痕、飞边。药箱盖胶圈用发泡橡胶制成，有一定的压缩余量，保证密封可靠。滤网的作用是过滤药液中的杂质，以防堵塞开关、喷头等。图8-26 喷雾作业时的药箱总成④喷洒装置。喷洒装置的功用是输风、输粉流和药液。主要包括弯头、软管、直管、弯管、喷头、药液开关和输液管等，如图8-27所示。图8-27 喷洒装置的结构弯头的功用是改变风机出口气流的方向，并产生一定的负压（吸力）以利于输粉。有部分机型为不破坏风机内部完整流道，在弯头处开有引风口，引出少量高速气流进入药箱。少数机型粉门开关也设在弯头上。软管（也称蛇形管）的功用是在作业时可任意改变喷洒方向。软管材质一般为塑料，目前也有橡胶制造的，以提高其抗老化性和低温作业时弯曲能力。直管和弯管主要是为增加整个喷管的长度。一般从弯头至喷头出口整个喷管长度应大于1m，以减轻作业时药液（粉）对作业人员的人身侵害。弯管另一作用是药液（粉）从喷口喷出时，出口方向略向上斜，雾流呈抛物线状，有利于雾滴落入植物中、下部。喷头是在喷雾作业时起雾化作用。即利用高速气流将药箱输送至喷头的药液吹散成细小雾滴。喷头有弥雾喷头和超低量喷头两种。两者差别在于所产生的雾滴大小不同。a.弥雾喷头。是指从喷头喷出的雾滴中径为100μm左右的喷头，主要有扭转叶片式喷头和远喷射式喷头。b.超低量喷头。是指从喷头喷出的雾滴中径为15～75μm的喷头，主要有齿盘式喷头和转笼式喷头。背负式机动喷雾喷粉机的风送式喷头类型与结构特点见表8-4。表8-4 风送式喷头的类型与结构特点表8-4 风送式喷头的类型与结构特点（续）-1⑤机架。机架总成是安装汽油机、风机、药箱等部件的基础部件，主要包括机架、操纵机构、减震装置、背带和背垫等零部件，如图8-28所示。机架一般由钢管制成。目前也有工程塑料机架，以减轻整机质量。机架的结构形式及其刚度、强度直接影响背负机整机的可靠性、振动等性能指标。图8-28 机架总成（3）喷雾作业的工作原理喷雾喷粉机当作喷雾机使用时，药箱内装上增压装置，换上喷头。汽油机带动风机叶轮旋转，产生高速气流，并在风机出口处形成一定压力。其中大部分高速气流经风机出口流入喷管，而少量气流通过进风门和软管到达药箱面上部，对药液增压。药液在风压作用下，经输液管到达弥雾喷头，从喷嘴周围的小孔喷出。喷出的药液流在喷管内高速气流的冲击下，破碎成细小的雾滴，并吹送到远处，如图8-29所示。图8-29 背负式机动喷雾喷粉机的喷雾工作原理（4）喷粉作业的工作原理喷雾喷粉机当作喷粉机使用时，箱内安装吹粉管，把输液管换成输粉管。发动机带动风机叶轮旋转，产生高速气流。其中大部分气流经风机出口流入喷管，而少量气流经进风门进入吹粉管。进入吹粉管的气流速度高且具有一定的压力，从吹风管周围的小孔喷出，使药粉松散并被吹向粉门。喷管内的高速气流使输粉管出口处产生局部真空，大量药粉被吸入喷管，在高速气流的作用下经喷口喷出并吹向远处，如图8-30所示。图8-30 背负式机动喷雾喷粉机的喷粉工作原理（5）超低量喷雾作业的工作原理超低量喷雾是通过高速旋转的齿盘将微量原药液甩出，雾化成为15～75μm的雾滴，沉降在草坪上。在背负式机动喷雾喷粉机的喷管处，换装一个风力式离心喷头，进行超低量喷雾机作业的。动力机带动风机叶轮高速旋转，风机吹出来的大量气流经喷管流入微量喷头，分流锥使气流分散，气流冲击喷头叶轮，使之带动齿盘作高速旋转（10000r/min），同时，一小部分气流经软管进入药箱液面上部对药液增压，药液经输液管和调量开关进入齿盘轴，并从轴上的小孔流出，在齿盘离心力作用下甩出细小雾滴，并被高速气流进一步粉碎吹送到远处，如图8-31所示。图8-31 背负式机动喷雾喷粉机的超低量喷雾工作原理

背负式机动喷雾喷粉机，应该进行的日常维护是什么？

我们在种植的过程中经常会发生一些病种厉害的现象，这个时候使用背负式机动喷雾喷粉机能够有效的让我们大面积地进行杀虫，让我们在病虫防治的工作中更进一步。所以很多种植农业产品的人都会购买一个这样的机器，但是他们在使用之后因为没有得到及时的维护导致机器的损害，今天我就来教教大家怎么维护背负式机动喷雾喷粉机。使用步骤我们在使用这个机器的时候需要让他处于工作状态，在加药前我们要先选择用清水试喷一下确保他这个地方没有是渗透，能够将所有位置全方面的喷到。同时我们在加药的时候不要加的太满，导致他这个喷口在前面堵死，就无法喷出药物。我们也需要在使用的时候，防止过滤网中的出气口到我们的壳子中。在喷药的过程中，我们使用的药液一定是没有杂质的，否则会有一些杂质堵住喷气口也导致无法工作。使用过后我们在使用完这个机器之后，需要让那个空间保持全完全的干净，不要留存一些粉剂或者是药液。同时我们需要用清水和抹布清理表面上的灰尘，尤其是在使用之前也需要更加小心的擦拭一遍，我们在使用的时候不要用水冲可以用抹布轻轻的涂抹。在他工作完之后，我们需要把它放在一个干净干燥的通风口，不要让太阳光直射长时间的照射它会使它机器导致损坏。注意事项我们在不使用这个机器的时候，需要将它的药箱盖打开，确保它能够通风透气。如果燃油里会有灰尘，就会导致我们的机器无法工作，所以我们在使用过后要清理燃油系统。在使用完之后还需要清理空滤器，把海绵体用汽油洗干净之后再拧干放入。我们还要经常打扫一下钢铁散热片因为它上面如果有异物的话容易发热，我们如果用它来清理杂草的话一定要将它清理干净之后再放回原处，以免下一次使用产生问题。
