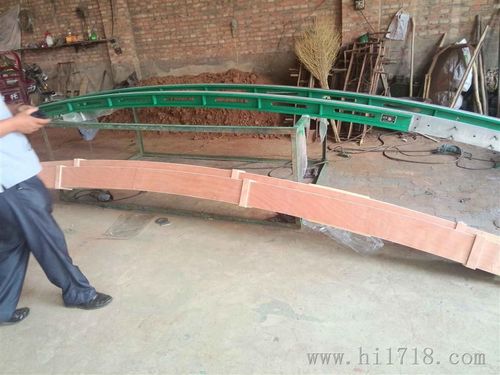

对弧样板的介绍

连铸机对弧样板使用说明

使用样板和测隙规检查扇形块的圆弧对齐情况。比如Volterra板扇形截面使用模板进行圆弧校准的描述包含蒙皮，如图：图中C为模板。图中应该是短袜，间隙应该是0.2毫米。

4机4流小方坯连铸机，弧形半径6米，连铸机在开浇前要进行对弧，对弧具体是做些什么？有什么注意事项？怎样对弧？

一、圆弧的作用：用圆弧模板校正在线导辊是否在R6m的圆弧上。良好的对弧可以减少在线阻力，保证钢坯拉拔顺利进行，避免拉、租不动、打滑、拉断等生产事故。良好的弧形排列可以减小施加在凝固前沿的线应力，提高铸坯的凝固质量，尤其对沿晶微裂纹和晶间偏析有明显的作用。一般来说，截面越大，对圆弧的要求越高。如你所说，这台连铸机的主要作用是防止生产事故。二。注意事项没有什么特别需要注意的，只要注意：计算上口倒锥的补偿值，在对弧时用塞尺塞在模具上口和模板之间。3.如何对齐圆弧1。主要看你的对齐模板有多长。理想状态是模板足够长，可以直接放在模具和矫直机之间，但实际上是不可能的。连铸机需要的模板长度在20米以上，天车无法吊装，主跨高度不够。2，所以需要对圆弧进行分段。这样累积误差比较大。3.建议的对弧方法：3.1一般情况下，钢坯在二冷室内有一个导向辊(送引锭时作为主要支撑辊的那个)。3.2找出连铸机的安装基点，用经纬仪找出3.1中导辊的高度和水平(参考连铸机安装图)，并调整固定。很关键！3.3将模板从结晶器放在第二冷却室导辊的位置，并进行对弧(注意结晶器壁与模板之间的间隙根据补偿值用塞尺塞紧)。如果模板没有粘在导辊上，说明结晶器偏内；如果模板紧贴导辊，结晶器下口外弧有缺口，说明结晶器不碍事。都需要做相应的调整，可能要重复很多次才能达到要求。3.4然后，将模板下放到拉矫机，在导向辊和拉矫机之间圆弧导向辊(拉矫机也要通过脚轮的安装基点用经纬仪定位紧固)。希望对你有帮助！另外，建议在定弧过程中，对喷淋头进行定位，根据喷嘴的喷淋角度，用三角函数计算出喷嘴与板坯的距离，并进行距离修正，这样可以事半功倍！
