柴油打桩架（柴油打桩锤）

柴油锤打桩机原理

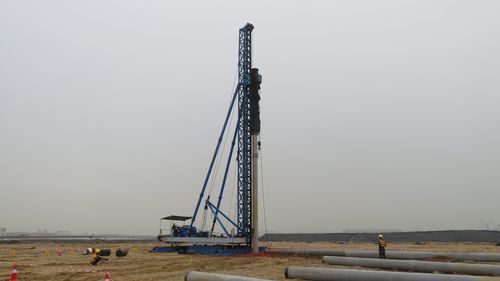

利用冲击力将桩打入地层的打桩机械。它由桩锤、桩架和附属设备组成。锤附着在桩架前端两根平行的垂直导杆(俗称龙门架)之间，由吊钩吊起。桩架为钢塔，后部有卷扬机提升桩和桩锤，桩架前有两个导杆组成的导向架，控制打桩方向，使桩按设计方位准确打入地层。和塔架导向架一起偏转，打入斜桩。导向架也可以沿着塔架向下延伸，以沿着堤岸或码头打入水下桩。堆可以旋转和移动。打桩机的基本技术参数是冲击重量、冲击动能和冲击频率。桩锤可分为落锤、蒸汽锤、柴油锤、液压锤等。根据运动的动力来源。拓展资料操作流程(1)打桩机作业区域内不应有高压线。作业区应有明显标志或围栏，非工作人员不得进入。打桩时，操作者必须在距离桩锤中心5m的地方进行监控。(2)柴油打桩锤应使用规定配合比的燃料。操作前，油箱应加满，出油阀应打开。(3)操作前，打开通气塞排出油路中的空气，检查和测试燃油泵，并从清洁孔观察喷油情况；如果发现任何异常，应进行调整。(4)作业前，应使用起落架将上活塞吊至略高于上油缸，打开储油室内的油塞，按规定加注润滑油。对于自润滑桩锤，应使用专用油泵向润滑油管道中添加润滑油，并排除管道中的空气。(5)对于新使用的桩锤，应事先在上活塞中注入0.5L润滑油，并用油枪在下活塞中加入一定量的润滑油。参考来源：百度百科-柴油锤打桩机

柴油锤打桩机的介绍

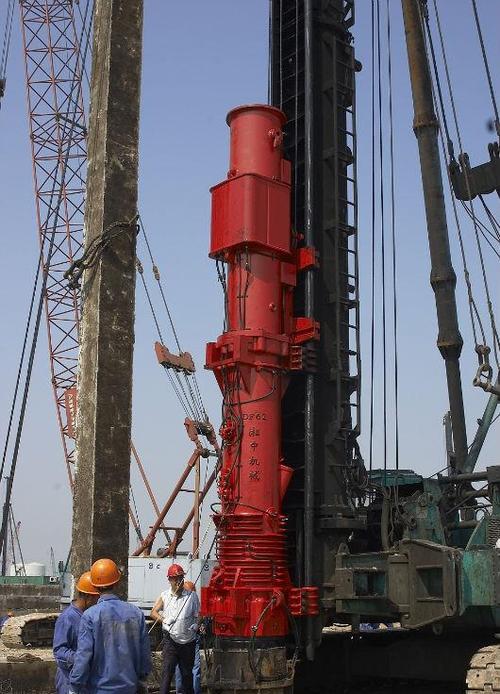

柴油锤是工程机械的一种干凳，是规范应用中常用的机械设备。柴油锤利用燃油爆炸推动活塞往复运动，对桩进行锤击。活塞的重量从几百公斤到几吨不等。用锤子沉桩时，宜用重锤轻敲。如果用重锤用力敲击，锤击功大部分会被桩身吸收，桩头很容易折断。锤和桩的重量要有一定的比例，或者控制锤击应力，防止桩被破坏。桩架是支撑桩身和桩锤的打桩设备，在沉桩过程中引导后期返桩的方向，并使桩锤沿要求的方向冲击。

柴油锤打桩机的柴油锤打桩机安全操作要求

1打桩机的行走和转弯、桩的提升和锤的提升不应同时进行。打桩机在起桩后不应旋转或全程行走。2打桩机不得从侧面吊桩或远距离拖桩。当桩在正前方吊装时，混凝土预制的水平距离不应大于4m，钢桩不应大于7m，并应防止桩与立柱碰撞。3.双导向立柱打桩架作业时，必须将立柱转动到位并锁定后才能开始作业。4柴油锤启动前，桩锤、桩帽、桩应在同一轴线上，不得偏心打桩。5在软土中打桩时，每击贯入度小于100mm时，应关闭油门，启动锤击。6柴油锤启动后，应升起起落架，锤击时起落架与桶锤上气缸顶部的距离不应小于2m。7柴油锤运转时，应目视观察冲击部位的跳动高度，并严格执行使用说明书的要求。当达到规定的高度时，应减小油门，以控制冲击部分的行程。8作业过程中，应随时注意土层的变化和打桩机的运转情况，发现异常应及时采取必要的措施。9柴油锤过早燃烧时，应停止工作，按照使用说明书的要求进行处理。10当桶锤上的活塞跳起时，观察是否有润滑油从放油孔流出。下活塞的润滑油应按使用说明书的要求加注。1水冷柴油锤连续工作时，应保证有足够的冷却水，不得无水工作。12作业时，柴油锤最后十击的贯入度应符合使用说明书的规定。当每十击贯入度小于20mm时，宜停止锤击或更换桩锤。13打桩期间，不得进行润滑和修理。14打桩机吊锤(桩)时，锤(桩)最高点至柱顶的最小距离应保证安全。15插桩后，应及时校正桩的垂直度。桩埋深3m后，不应通过行走或转动桩架进行纠偏。16打斜桩时，应先立桩，将桩吊至固定位置，再开始后倾。后倾18.5时，柴油锤不应抬起。当三支点履带式桩架向后倾斜时，应使用后腿油缸驱动斜桩；轨道桩架应支撑在平台后面，夹轨器应夹紧。17打桩机行走时，柴油锤应降至最低位置，坡度应符合使用说明书的规定。自行式打桩机行走时应有专人指挥，在坡道上行走时重心应移至坡道顶部；打桩机横移至轧管末端的距离不应小于1m。18作业时，回转制动应缓慢，履带式和手扶式桩架同向连续回转不应超过一周。19运转中，要经常检查紧固件是否松动，运动部件是否灵活。柴油锤打桩机作业后的注意事项20作业后，柴油锤打桩机应停放在坚实平坦的地面上，柴油锤应放在地面垫或已打入地面的桩上，关闭燃油开关，用干净的冷却水将桶锤排干，并将气缸盖、吸排气盖、安全螺钉等。应安装，并应安装安全夹。堆料机应将控制杆置于停止位置，以锁定安全和制动位置。21轨道式桩架不工作时，夹轨器要夹紧。22桩架脱落时，先检查卷扬机的制动性能，然后按使用说明书规定的程序操作。23长时间停止时，柴油h
