粘胶设备（粘胶清洗剂）

有没有自动裁切双面胶带并且自动粘贴在塑料片上的机器？

不可以，双面胶模切时，樊棋的两面都有离型膜和离型膜，需要手工撕离型膜再贴。现在，还没有这样高度自动化的设备。

不干胶贴标机的特点有哪些

如深圳市高波标识科技有限公司的不干胶贴标机，使用不干胶卷盘对纸张进行贴标，并滚动完成贴标过程。该不干胶贴标机具有清洁、不发霉、美观牢固、不脱落、生产效率高的优点。不干胶贴标机的特点如下：1 .提高产品贴标贴膜效率，定位准确，质量好，稳定性高；具有加液生产计数功能；2.避免人工贴标、贴膜效率低、歪斜、起泡起皱、贴合位置不规则等一系列问题。赔钱。有效降低产品成本，提高产品logo的美观度，增加产品竞争力。4.设备主材采用全铝合金，整体结构牢固、美观大方；5.采用标准微型PLC标准传感器电控系统控制，设备性能稳定；

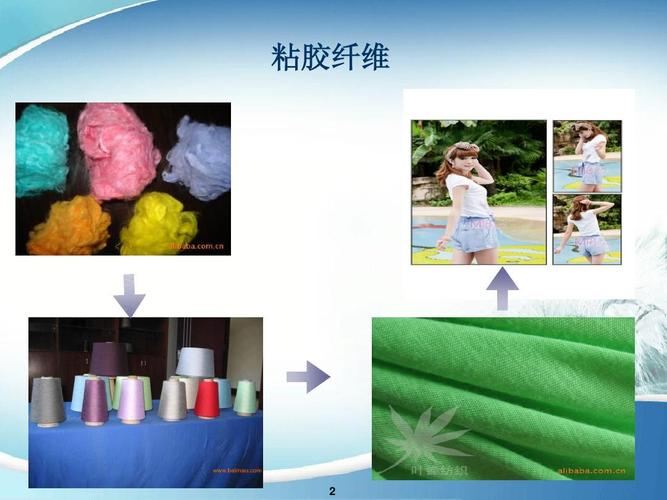

粘胶纤维的生产方法

从纤维素原料中提取纯-纤维素(称为浆粕)，用烧碱和二硫化碳处理，得到橙黄色的纤维素黄酸钠，再溶于稀氢氧化钠溶液中，成为粘稠的纺丝原液，称为粘胶。粘胶经过滤、熟化(在一定温度下静置约18 ~ 30h，以降低纤维素黄原酸酯的酯化度)、脱泡，然后湿法纺丝。凝固浴由硫酸、硫酸钠和硫酸锌组成。粘胶中的纤维素黄酸钠在凝固浴中与硫酸反应分解，纤维素再生沉淀。得到的纤维素纤维经洗涤、脱硫、漂白、干燥后成为粘胶纤维。工艺粘胶的制备：包括浸渍、压榨、粉碎、老化、黄化、溶解、老化、过滤、消泡等工艺。将纸浆浸泡在约18%的氢氧化钠溶液中，使纤维素转化为碱纤维素，半纤维素溶出，聚合度部分降低。然后挤压除去过量的碱液。块状碱纤维素在粉碎机中粉碎后成为松散的絮状物，由于表面积的增加，提高了以后化学反应的均匀性。碱纤维素在氧气作用下的氧化裂解降低了平均聚合度，这个过程叫做老化。聚合度的降低与温度和时间有关。老化后，碱纤维素与二硫化碳反应生成的纤维素黄原酸酯称为黄变，进一步削弱了大分子间的氢键。由于黄原酸酯基团的亲水性，纤维素黄原酸酯在稀碱溶液中的溶解度大大提高。将固体纤维素黄原酸酯溶解在稀碱溶液中是粘胶。新制成的粘胶由于粘度和盐值较高，不易成型，必须在一定温度下放置一定时间才称成熟，使粘胶中的纤维素黄原酸钠逐渐水解皂化，酯化度降低，粘度和电解质的稳定性发生变化。在催熟的同时，要进行消泡过滤，去除气泡和杂质。制备粘胶的设备主要有经典法、连续浸渍、粉碎和五合一机。纺丝成型：采用湿法纺丝。粘胶通过喷丝孔形成细流进入含酸凝固浴，粘胶中的碱被中和，细流凝固成长丝，纤维素黄酯分解生成水合纤维素。并且固化和分解可以同时或依次发生。凝固和分解在同一个浴中进行的方法称为单浴纺丝。粘胶长丝同浴纺丝。在一个浴中固化，在另一个浴中分解再生的方法称为两浴纺丝。强力纤维或短纤维通常采用两浴法纺制。为了改善纤维的某些性能，也采用三浴法、四浴法甚至五浴法。凝固浴是硫酸和硫酸锌的水溶液，各组分的含量因纤维品种而异。后处理：成型后的纤维需要经过水洗、脱硫、酸洗、上油、干燥等后处理。水洗是去除硫酸、其盐类和部分附着在纤维表面的硫。脱硫可以在氢氧化钠、亚硫酸钠或硫化钠的水溶液中进行。金属离子可以通过盐酸处理去除。上油可以降低纤维的摩擦系数，减少静电效应，改善纤维的手感，提高纤维的可纺性。涂油后的丝条干燥后即可包装出厂。短纤维切割过程通常在后处理之前进行。强力丝主要用作轮胎或传送带的帘布。对纤维的外观没有特殊要求。只需用热水洗掉纤维上的硫酸及其盐类，上油晾干，后处理可在纺丝机上进行。
