圆盘耙（铧式犁的工作原理）

圆盘耙的结构及工作原理是怎样的？

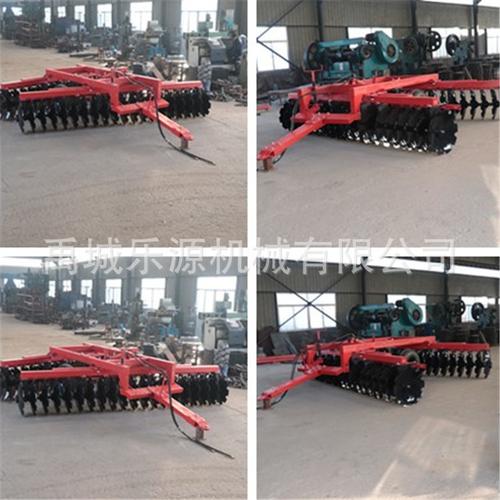

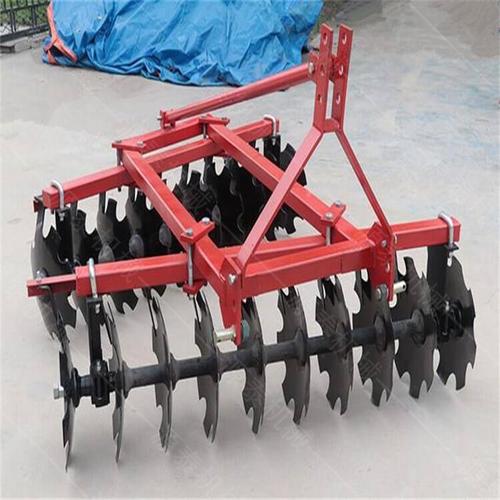

圆盘耙是一种以成组凹圆盘为工作部件，耙刃平面垂直于地面，并与机组前进方向成可调偏角的整地机械。与铧式犁相比，所需动力少，工作效率高，可以“以耙代耕”，节约能源，避免过度翻耕土壤，耙后土壤充分混合，促进土壤中微生物的活动和化学分解。圆盘耙主要用于翻耕后碎土、平整土地，也可用于翻土、除草、拌肥、浅翻、播前松土、播草种后覆土。它是应用最广泛的牵引式耕整机。(1)圆盘耙的类型可分为牵引式、悬挂式和半悬挂式三种。一般重型耙为牵引式或半悬挂式，轻型耙和中型耙有三种类型。牵引圆盘耙。牵引圆盘耙由牵引架、液压系统、耙架、耙组、运输轮等组成。如图2-69所示。一些耙还配备了配重箱。图2-69牵引液压偏置重型圆盘耙(重耙)悬挂圆盘耙。悬挂圆盘耙一般由耙组、耙架、悬挂架和偏角调节机构组成，如图2-70所示。图2-70悬挂偏置中型圆盘耙(中耙)半悬挂圆盘耙。半悬挂圆盘耙由悬挂架、液压系统、耙架、耙组、运输轮等组成。如图2-71所示。一些耙还配备了配重箱。图2-71半悬挂液压偏置重型圆盘耙(重耙)(2)圆盘耙的结构耙组。耙组是圆盘耙的主要工作部件，各种圆盘耙的结构大体相同。但是耙组的数量、配置方案、单排耙组的叶片直径和数量以及一些具体的结构是不一样的。耙组由固定在方轴上的几个耙组成一个整体，如图2-72所示。耙由管子等距离隔开。耙组通过轴承及其支架与梁架连接。工作时，所有的耙片随耙组整体旋转。为了清除粘在耙刀片上的土壤，每个耙刀片的凹面上都有一个刮刀。为了保证铲刀的正常工作，铲刀与耙片之间的间隙一般可以调整，调整范围为3 ~ 8 mm .图2-72耙组结构由于圆盘耙组上的轴承承受相当大的轴向和径向载荷，并始终与灰尘接触，耙组上装有特殊的调心密封轴承。轴承内圈的轴孔呈方形，球的两侧装有垫片，保证其密封性。轴承的外圈为球面，带有轴承座以定位耙。偏转角调节机构。偏角调节机构用于调节圆盘耙的偏角，以满足不同耙深的要求。偏角调节机构的形式有齿板式、螺栓式、压板式、螺旋式、液压式等。但结构简单，操作方便。总的调整原理是改变耙组横梁相对于耙架的连接位置，从而实现耙组偏转角的调整。耙架。耙子是由两端封闭的矩形钢管制成的整体刚架，具有良好的强度和刚度。耙组的矩形横梁和耙架由压板固定，相互位置可以方便地调整。(3)与圆盘犁相比，圆盘耙的工作过程有一个共同的特点，即圆盘刃口平面与机器方向有一个偏斜角。不同的是，圆盘耙的刀片不像圆盘犁那样向后倾斜，而是垂直于地面。圆盘耙地时，在牵引力的作用下，圆盘向前滚动，在耙的重力和土壤反作用力的作用下切入土壤一定深度。当耙滚动时，在耙刃和耙曲面的综合作用下，推、铲土壤(草)，使土壤沿耙刃的凹面起伏

圆盘犁和圆盘耙的主要区别有：一、机具的对象和作用不同：圆盘犁主要用于翻耕未开垦的土地，圆盘耙用于粉碎和平整耕地。二、与机车的连接方式不同：圆腔曲面圆盘犁为三点悬挂式，圆盘耙有大牵引式和小悬挂式。3.机具结构和运行时受力情况不同：圆盘犁像(或者是)三点钟挂犁铧安装犁铧的位置，是安装两个或两个以上圆盘犁和翻土板组件的结构，安装侧压力平衡的尾轮，机组运行时受侧压力大；该耙由牵引架、耙架、对称设置在耙架下方的多个圆盘组(多个圆盘交叉在一个方轴上为一组)组成，作业时受力相对平衡。4.主要工作部件的结构和装置不同：由于对挖掘、破碎、翻抛性能要求较高，圆盘犁的结构强度高于钻孔，圆盘犁的圆盘凹度大(曲率半径小)，圆盘刀片厚度为0.5-1mm，刀片角度一般为12度。圆盘犁工作时，圆盘平面与前进方向成40-45度斜角，与垂直面成15-25度斜角。圆盘耙工作时，受力比较均衡，转弯性能要求一般。除了一定的强度外，对圆盘的要求主要是良好的耐磨性。圆盘球面的凹度相对较小(曲率半径较大)，圆盘切削刃厚度为0.3-0.8mm，其工作偏转角为0-10度，不倾斜。参考资料：《农业机械手册》(二)——镇江农业机械研究所主编

圆盘耙 圆盘犁区别

(1)圆盘耙作业技术要求耙深满足当地草坪种植要求，耙深均匀。(2)作业时，不应有耙漏和挖掘现象。作业结束后，要求地表和沟底平整，土壤疏松破碎，茬子盖好。(2)工作前圆盘耙的调整。圆盘耙装上拖拉机后，通常需要进行以下调整：前后左右水平调整。调整悬挂上拉杆的长度和左左悬挂点的高度。偏牵引调整。主要通过调整连接点和前后耙组的偏转角来调整。耙深调整。耙主要靠机具自重，耙深是通过调整偏转角来完成的。随着偏转角的增大，耙深会相应加深；相反，耙深变浅。如果调整偏转角达不到耙深，必须通过增加配重来完成。偏转角度的调整。通过改变耙组的横向

梁相对于耙架联接位置来改变耙组与机组前进方向的角度。（3）圆盘耙的作业方法圆盘耙作业时，相对于犁耕土垡方向而言，有伍帆宽顺耙、斜耙和横耙3种耙地方法。顺耙时，耙地方向与犁耕方向平行，工作阻力小，但碎土与平地作用差，适于轻松土壤。横耙时，耙地方向与犁耕方向垂直，碎土和平地效果好，但机具振动大，转弯多，工效低。斜耙时，耙地方向与犁耕方向约为45°，碎土和平地作用介于顺耙和横耙之间轿桐，行走路线复杂。耙地时，应根据土质、地块大小、形状及农艺要求等情况，选择适当的耙地方法，如图2-73所示。图2-73 耙地方法梭形和回形耙地属于顺耙或横耙，适于以耙代耕或浅耕灭茬。交叉耙地属于斜耙，大面积耕后耙地通常采用这种方法，其碎土和平地作用较好，但行走路线复杂，易发生重耙漏耙。腔亮（4）圆盘耙的安全使用①悬挂耙的起落应缓慢、平稳，不允许过猛操作，不准用人体加重迫使耙片入土。作业中转移地块应慢行。②拖拉机带耙作业中不许转急弯，牵引耙不许倒车，带悬挂耙转弯、倒车时须把耙升起后才可进行。③牵引耙拉杆上的安全销，只允许用低碳钢材料加工更换，不准用其他材料代替或随意改变尺寸。④耙的加重箱上不准用石块、铁器等硬物加重，加重箱与耙上严禁乘坐人员。⑤发生严重壅土及拖堆现象时，应分析原因，加以排除，不准强行作业。⑥耙靠近地边作业时，耙片不准接触石坎等。⑦转移地块或短距离运输时，必须将耙的工作机构升到最高位置加以锁定，使农具处于运输位置，调紧限位链。运输途中，耙上不准坐人或放置重物。禁止高速行驶和急转弯。长距离运输，要耙机分别或整体装车运送，不准耙机自行运送。⑧更换耙片或排除耙的故障时，拖拉机应先熄火或解除挂钩。⑨停车后应使悬挂机具着地，不允许经常处于悬挂状态停放。
