什么是消声静压箱

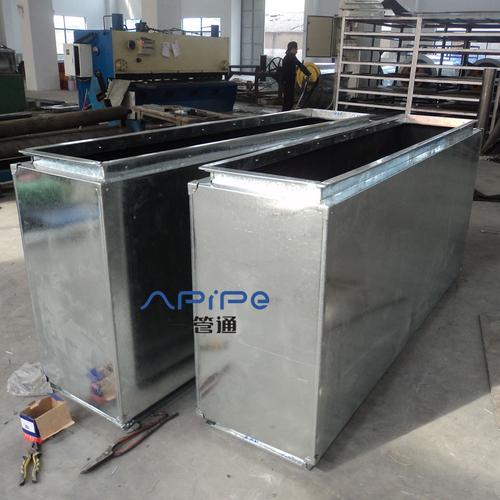

消声器和静压箱概述一、概念(一)消声器1。阻力消声器：是通过吸声材料吸收声能来降低噪声。一般微穿孔板消声器就属于这种类型，一般用于消除高、中频噪声。但由于结构原因，不适合高温高湿高速。2。反消声器：通过改变横截面来消声。我们常用的消声静压箱就是基于这个原理。一般来说，低频和中频噪声会降低。对风系统没有具体要求。3。阻抗型：当然是两者结合的结构原理。低、中、高频噪音都可以消除。但是对风系统的要求与阻力消声器相同。4.对于一般的民用空调通风系统，我个人认为选择阻抗复合消声器比较好。阻性消声器具有良好的中高频消声性能。根据气流通道几何形状的不同，可分为直管、薄板、折板、迷宫、蜂窝、声流、挡板、弯管等。抗性消声器适用于消除低频噪声或窄带噪声。根据工作原理不同，可分为膨胀式、谐振腔式和干涉式。复合消声器具有共振腔、膨胀室、穿孔网等声学滤波器，结合了阻性消声器良好的中高频消声特性和阻性消声器良好的低频消声特性，因此其消声频率较宽，是最常用的标准消声器之一。适宜风速6 ~ 8m/s，最高风速可达8 ~ 12m。可以单独使用，也可以串联使用。消声效果：低频10 ~ 15 dB/m，中频15 ~ 25 dB/m，高频25 ~ 30 dB/m，平均阻力系数0.4。根据《空气调节》，消声弯头和消声静压箱都属于一种消声器。(二)消声器的作用消声器是一种既能让气流通过，又能有效阻止或减弱声能向外传播的装置。(3)静压箱静压箱是送风系统降低动压、增加静压、稳定气流、减少气流振动的必要附件。可以使送风效果更加理想。(4)静压箱1的作用。一部分动压可以变成静压，让风吹得更远；2.可以减少噪音。3.风量可以均匀分布。4.可以用静压箱来降低噪音，甚至可以获得静压来降低动压损失。还具有万向节的功能。将静压箱应用于通风系统可以提高通风系统的综合性能。二、NR曲线的计算方法，声学计算暂且不说，P601也不说。网友评论收录仅供参考(排名不分先后)！1.在设计静压箱时，如果按照规定的风速设计，箱体会很大；一般静压箱的长边要比出气管宽400mm，高度要比出气管宽400mm。数值来自约克的设计手册，这是一个估计值。2.一般老工程师在静压箱的经验是5~10db(a)/m，阻抗复合型(好像空调通风系统一般都用这个)消声器是10~15db(a)/m 3。如果风速控制在2.5以内，可以适当提高风速。长度一般大于1米，没有其他强制性要求。4.高度深度=静压箱的横截面积。静压箱截面积 2.5m/s=风机风量。至于高度和深度怎么搭配，可以自己把握~~ 5。使用您的单元L 3m/s的空气体积，获得您的增压室一侧的面积。然后根据你房子的高度，如果是4m，你的单元就是2m高。减去软接头后约为0.5m，上面留有0.5m的高度。长度的计算方法是一样的。如果知道宽度，那么宽度乘以长度不是有面积吗？这个面积也应该等于L/3，但是设计院的地面风速是2m/s，如果空间足够的话，就做大一点。

6.静压箱厚度优于600mm，截面风速小于2 m/s，另外连接位置与连接位置之间有缓冲带。我在上海，在东院基层的时候，学长跟我说，东院老板强烈不建议使用静压箱，因为成本高，阻力大。如果可能的话，我应该尽量使用带消音弯头或管道消音器的内裤三通。7.东华学院老板评价很高。我见过很多这样的设计。一开始我不明白他们为什么不用静压箱。其实现在说的静压箱只是一个铁皮箱，并不是带隔音棉的静压箱。成本可能不太重要。如果真的是隔音棉的静压箱，就要慎重考虑成本了。其他消声器的流量要控制，大部分控制在8m/s. 8以内。我认为消声室是必要的。就像棕树和尚说的，机房不使用送气管道有时候很难连接，消声仅次于此。截面风速应小于1.5m/s，高宽比尽量小于1:4；至于阻力，其实大部分设计师都知道，相比风道阻力的计算值，我选的风扇容量肯定是猛的。9.静压箱的作用是将动压变为静压，均匀分配风量，多用于槽式风口前。10.我记得北京建院编的《技术措施》里好像说，以总风量为基准，通过三个断面中任何一个断面的速度都不应大于1.5m/s 11。我一般选择在4m/s左右，比如一个商场，风量24000，静压箱大小20000。说明书里好像有什么东西。静压箱内风速不大于2.5m/s，静压箱的容积可以根据风量和风速来确定，静压箱通常是定做的。宽度不应小于500mm。通常情况下，静压箱的尺寸比室内机略小。13.采用地板送风。静压箱有两种，一种是用夹层做静压箱，另一种是用普通静压箱然后在静压箱上的送风口接几个风管。夹层也可以做静压箱吗？

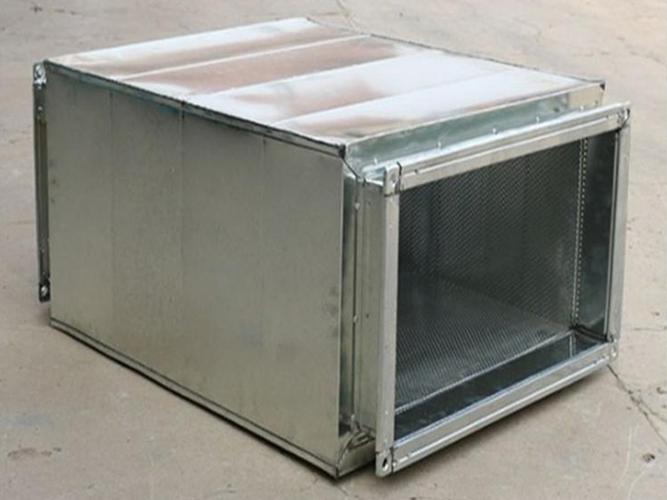

静压箱与消声静压箱的区别消声静压箱里有吸音棉和微

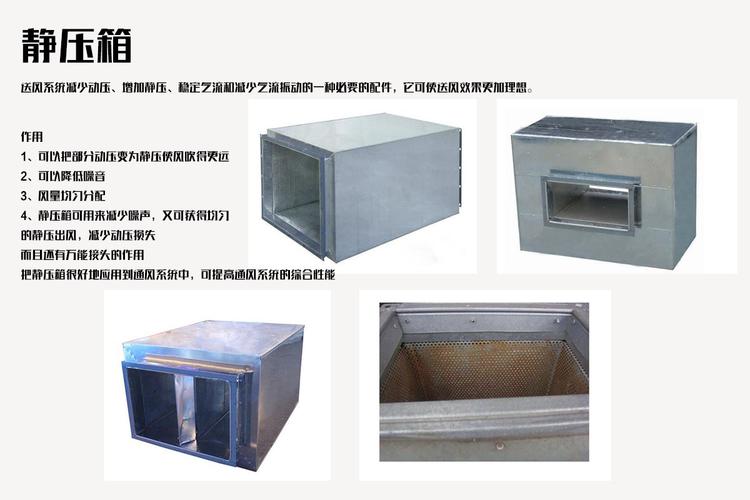

静压箱由动压改为静压，消声静压箱比静压箱多一个消声环节。静压箱是降低动压、增加静压、稳定气流和减少气流的供气系统。

振动的一种必要的配件，它可使送风效果更加理想。作用消声器是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。

空调风管消声器与静压箱有什么区别

一、主体不同1、静压箱：是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件。2、空调风管消声器：是对中、高频宽带特性有较好效果的阻性吸音降噪原理，对低、中频和脉动特性时有良好效果的抗性消声降音原理以及微穿孔消声器和阻抗复合式消声器。二、作用不同1、静压箱：是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。2、空调风管消声器：主要用于发电部门中的锅炉、汽轮机等热力设备蒸汽排放的有效消声。三、优缺点不同1、静压箱：是通过箱体内附吸声材料来吸收声能降低噪音，是用来消除高、中频噪声。但是由于结构的原因，在高温、高湿、高速的情况下不适用。2、空调风管消声器：具有消声量大、适应频带宽、针对性设计，安装方便等特点。参考资料来源：百度百科-静压箱参考资料来源：百度百科-通风管道消声器
