离心风机（4-72离心风机）

离心式风机的工作原理？

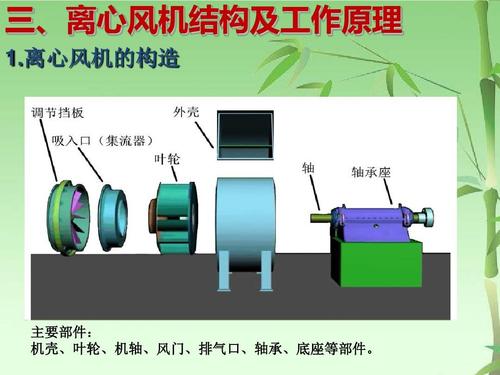

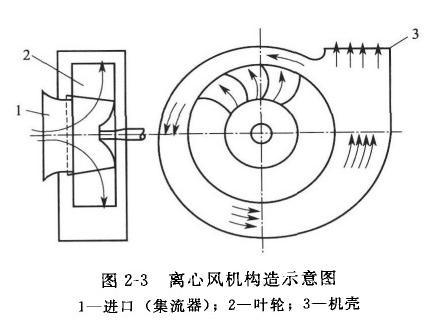

离心风机主要由机壳、叶轮、转轴、轴承、进风口、出风口和电机组成，如图4-39所示。叶轮固定在轴上，叶轮上有很多叶片。不同型号叶片数量不同，不同角度的型号叶片形状也不同，有前弯、后弯和径向弯。风机外壳为对数螺线蜗壳。风扇打开，带动叶轮转动，带动气体不断进出，产生风量和电压。叶轮叶片形状不同，产生的风量和风压也不同。图4-39离心风机的形状离心风机风压大，在家用中央空调系统中用于向室内侧和风机盘管送风。

离心风机原理

离心风机是一种被驱动的流体机械，它依靠输入的机械能来提高气体压力和输送气体。离心风机广泛用于工厂、矿山、隧道、冷却塔、车辆、船舶、建筑物的通风、除尘和降温；锅炉和工业炉的通风和通风；空调设备和家用电器的冷却和通风；烘干并挑选谷物；风洞和气垫船等的充气和推进。中文名离心风机mbth离心风机原理是利用高速旋转的叶轮对气体进行加速，并将其视为不可压缩的流体。该结构由外壳、主轴和叶轮构成，以便快速导航。发展历史、发展前景、性能特点、故障排除注意事项。其他工作原理离心风机是基于动能转化为势能的原理，利用高速旋转的叶轮使气体加速，然后减速，改变流向，使动能转化为势能(压力)。在单级离心式风机中，气体从轴向进入叶轮，流经叶轮时变为径向，然后进入扩压器。在扩散器中，气体改变其流动方向，管道的横截面积增加以减缓气体流动，这将动能转化为压力能。压力增加主要发生在叶轮，其次是扩散过程。在多级离心风机中，利用回流装置使气流进入下一级叶轮，产生较高的压力[1]。离心风机的工作原理与涡轮压缩机基本相同，因为气体流量低，压力变化小。一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。离心风扇离心风扇可制成右旋和左旋两种。从电机侧面看：叶轮顺时针旋转，称为正转风扇；叶轮逆时针旋转，称为左旋扇。离心风机由机壳、主轴、叶轮、轴承传动机构和电机组成。柜体：钢板制成，坚固可靠，分为整体式和半开式。半开式便于维修。叶轮：由叶片、弯曲的前盘和平的后盘组成。转子：应做静平衡和动平衡，保证转动平稳，性能良好。传动部分：由主轴、轴承箱、滚动轴承和皮带轮(或联轴器)组成。历史1862年，英国人吉贝尔发明了离心式风扇。它的叶轮和机壳是同心圆，机壳是砖制的，木质叶轮采用后向直叶片，效率只有40%左右。它主要用于矿井通风。1880年，人们设计了矿井通风的蜗壳和叶片后弯的离心风机，结构比较完善。1892年，法国研制出横流风机；1898年，爱尔兰人设计了带有前向叶片的西洛克离心式风扇，广泛应用于各国。19世纪冶金工业矿井通风鼓风用轴流风机，但压力只有100 ~ 300 Pa，效率只有15 ~ 25%。直到20世纪40年代才迅速发展起来。1935年，德国首次采用轴流定压风机对锅炉进行通风和导流。1948年，丹麦制造出运转中的动叶片可调的轴流风机；轴流风机、子午加速轴流风机、斜流风机、横流风机；2002年，我国防爆离心风机在化工、石油、机械等领域得到广泛应用，长林洞防爆离心风机也研制成功。离心风机是石材加工企业常用的辅助生产设备，主要用于通风除尘装置。比如石材切割研磨过程中的旋风除尘器和布袋除尘器，需要在生产现场使用离心风机除尘，以保证生产环境的清洁，保护生产者的身心健康。风机是一种高能耗设备，在石材加工中消耗了相当大比例的心风机动力资源。随着我国能源的日益短缺和高产高效工作面的推广应用，节能降耗成为石材生产企业普遍关注的问题。许多石头制品

目前石材加工企业风机的节能调节方式比较陈旧，一般采用节流调节。当采用节流调节时，风机的流量主要通过调节阀或节流挡板来调节。风机流量大，低负荷时甚至节流50%以上。由于节流损失和偏离高效运行，能量浪费非常严重。如果调节风机的转速，可以消除节流损失，使风机始终运行在高效区，这样可以大大节约电能。可以说，调节风机的转速来运行风机是一种有效的节能方式，这反映了当前建材行业的新趋势。前景随着中国工业化的推进，工业领域正在大力开展节能降耗、产业升级、整合重组，工业基础装备需要大规模更新。离心风机作为工业中的重要配套设备，将会在电力、水泥、石油化工、煤炭、矿山、环保等领域得到更加广泛的应用。在新的经济发展形势下，未来离心风机行业将继续保持快速增长。预计到2022年，离心风机行业市场规模将达到960亿元。特性离心风机本质上是一种变流量恒压装置。当转速不变时，离心风机的理论压力-流量曲线应是一条直线，实际特性曲线因内部损失而弯曲。离心式风机中产生的压力受进气温度或密度变化的影响很大。对于给定的进气量，最高的进气温度(最低的空气密度)产生最低的压力。对于给定的压力和流量特性曲线，有一个功率和流量特性曲线。当鼓风机以恒定速度运行时

时，对于一个给定的流量,所需的功率随进气温度的降低而升高.故障维修离心风机传动部位磨损是常出现的设备问题，其中包括抽风机轴承位、轴承室磨损、鼓风机轴轴承位磨损等。针对离心风机上述故障，传统维修方法有堆焊、热喷涂、电刷渡等，但均存在一定弊端：补焊高温产生的热应力无法完全消除，易造成材质损伤，导致部件出现弯曲或断裂；而电刷镀受涂层厚度限制，容易剥落，且以上两种方法都是用金属修复金属，无法改变“硬对硬”的配合关系，在各力综合作用下，仍会造成包胶滚筒的再次磨损。当代西方国家针对以上问题多采用高分子复合材料的修复方法，而应用较多的是美国福世蓝技术体系，其具有超强的粘着力，优异的抗压强度等综合性能，可免拆卸免机加工。既无补焊热应力影响，修复厚度也不受限制，同时产品所具有的金属材料不具备的退让性，可吸收设备的冲击震动，避免再次磨损的可能，在国内针对离心风机故障修复的应用中也逐步取代传统方法[2] 。离心风机注意事项停机程序1、紧急停机：在机组试运行过程中，遇有下列情况之一时，应立即紧急停机。紧急停机的操作就是按动主电机停车按钮，然后再进行停机后的善后处理工作。a、 离心风机突然发生强烈振动，并已超过跳闸值。b、 机体内部有碰刮或者不正常摩擦声音。c、 任一轴承或密封处出现冒烟的现象，或者某一轴承温度急剧上升到报警值。d、 油压低于报警值并无法恢复正常时。e、 油箱液位低，已有吸空现象。f、 轴位移值出现明显的持续增长，达到报警值时。2、正常停机：机组正常停机按如下程序进行操作。a、 逐步打开放空阀（或出口旁通阀），同时逐步关闭排气阀。b、 逐步关小进气节流门至20～25°。c、 按动停车按钮，并注意停机过程中有无异常现象。d、 机组停止5～10min后，或者轴承温度降到45℃以下时可停止供油。对于具有浮环密封的机组，密封油泵必须继续供油，直至机体温度低于80℃为止。机组停止后，在2～4小时内应定期盘动转子180°。

离心风机与贯流风机的区别

一、工作原理不同1、离心风机：离心风机是根据动能转换为势能的原理，利用高速旋转的叶轮将气体加速，然后减速、改变流向，使动能转换成势能（压力）。在单级离心风机中，气体从轴向进入叶轮，气体流经叶轮时改变成径向，然后进入扩压器。在扩压器中，气体改变了流动方向并且管道断面面积增大使气流减速，这种减速作用将动能转换成压力能。压力增高主要发生在叶轮中，其次发生在扩压过程。在多级离心风机中，用回流器使气流进入下一叶轮，产生更高压力。2、贯流风机：叶轮旋转时，气流从叶轮敞开处进入叶栅，穿过叶轮内部，从另一面叶栅处排入蜗壳，形成工作气流。气流在叶轮内的流动情况很复杂，气流速度场是非稳定的，在叶轮内还存在一个旋涡，中心位于蜗舌附近。旋涡的存在，使叶轮输出端产生循环流，在旋涡外，叶轮内的气流流线呈圆弧形。二、应用不同1、贯流风机：冷却散热：电子机器、干式变压器、影印机、放映机、电脑等；通风换气：居室、公共场所、车辆；产业机械：农业物料清选：恒温和干燥机械；冷暖房设备；家用电器：冷冻和陈列柜、冷气扇（空调扇、大厦扇、塔扇）、暖风机、电壁炉、风幕机、嵌入式烤箱等。2、离心风机：离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。三、性能特点不同1、离心风机：转速一定时，离心风机的压力-流量理论曲线应是一条直线.由于内部损失，实际特性曲线是弯曲的。离心风机中所产生的压力受到进气温度或密度变化的较大影响。2、贯流风机：轴向长度不受限制，可以根据不同的使用需要任意选择叶轮的长度；气流贯穿叶轮流动，受叶片两次力的作用，因此气流能到达很远的距离；无紊流，出风均匀。参考资料来源：百度百科-离心风机参考资料来源：百度百科-贯流风机
