板式塔（传送带结构设计图）

什么叫板式塔？主要部件有哪些了作用是什么？

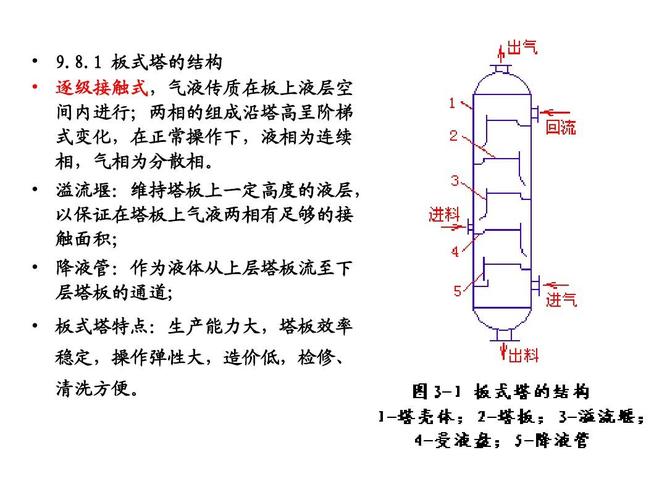

所谓板式塔，是指塔的内件是一定数量的塔板，气体以鼓泡射流的形式从塔底穿过塔板上的液体层，使两相紧密接触进行传质。两相组分浓度沿塔高呈阶梯状变化。

板式塔的主要部件包括塔体、塔支架、除雾器、连接管、人孔和手孔以及塔内件。

塔架是塔架设备的外壳。普通塔体由直径和壁厚相等的圆柱体和作为顶盖和底盖的椭圆形封头组成。随着化工厂的大型化，为了节省材料，采用了不同直径和壁厚的塔。

塔架支撑是放置在基础上的塔架的连接部分，一般采用裙座。其高度根据工艺条件的辅助设备(如再沸器和泵)和管道布置来确定。它承受着各种工况下的全塔重量，以及风、地震等荷载，因此要有足够的强度和刚度。

使用除雾器捕集气流中截留的液滴，使用高效除雾器回收责任物料，提高分离效率，改善塔设备运行状况，减少环境污染，是非常必要的。

连接管用于连接工艺管道，并将其与设备连接成一个系统。

人孔、手孔和观察孔用于安装和检查。

2.板式塔有何特点？

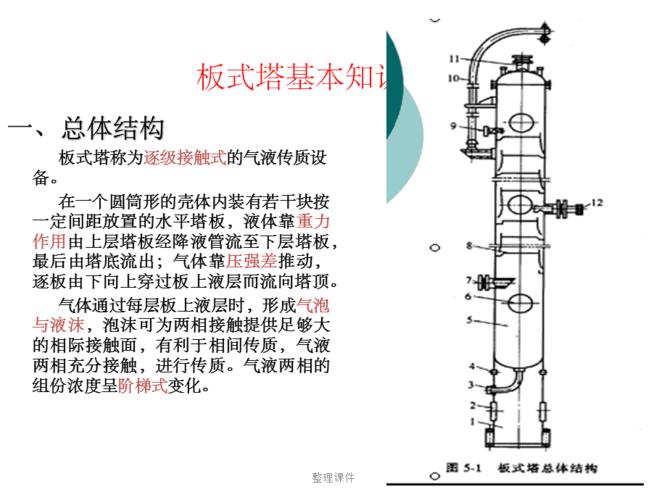

板式塔是一种用于气-液或液-液体系的分级接触传质设备，它由一个圆柱形的塔体和若干个在塔内以一定间距水平排列的塔板组成。广泛用于精馏和吸收。

板式塔的介绍
