不饱和聚酯树脂（聚氨酯增稠剂使用方法）

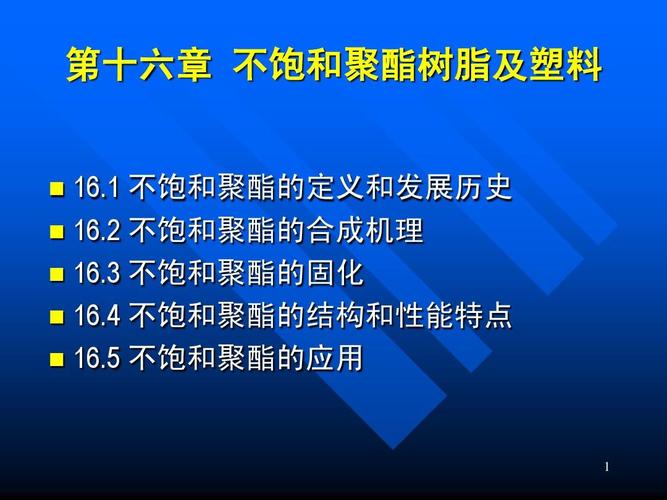

不饱和聚酯树脂的主要成分是什么？

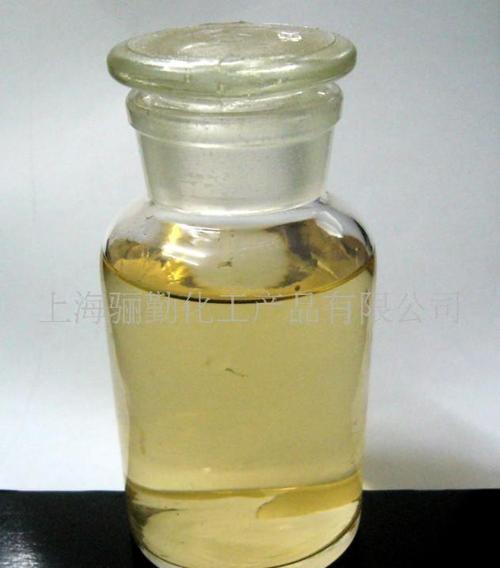

成分：不饱和聚酯树脂，按化学结构可分为马来酸酐型、丙烯酸型、丙烯酸环氧酯型聚酯树脂。辅料：交联剂、引发剂和促进剂交联剂：烯属单体，既是溶剂又是交联剂。它可以溶解不饱和聚酯树脂，使其双键发生共聚反应，得到本体产物，从而提高固化树脂的性能。常见的交联剂：苯乙烯、甲基丙烯酸甲酯、邻苯二甲酸二烯丙酯、乙烯基甲苯等。引发剂：一般是有机过氧化物，在一定温度下分解形成自由基，从而引发不饱和聚酯树脂固化。常用的引发剂有过氧化二异丙苯[C6H5C(CH3)2]2O2和过氧化二苯甲酰(C6H5CO)2O2。促进剂：将引发剂的分解温度降低到室温以下。

不饱和聚酯树脂的特点和缺点是什么

不饱和聚酯树脂特点：热固性树脂，在热或引发剂的作用下，可固化成不溶的聚合物网络。用途：除了作为混合填料的浇注制品外，还可以与玻璃纤维等浸润固化后成为复合材料。俗称“玻璃钢”，玻璃钢具有许多显著的优点：重量轻、强度高、价格低、制备工艺多样，可用于制备许多金属材料无法实现的异形零件。缺点：模量低，即刚性不足，抗老化方面与工程塑料或金属相比收缩性差，时间长了产品变形初期固化不充分。

不饱和聚酯树脂的固化机理

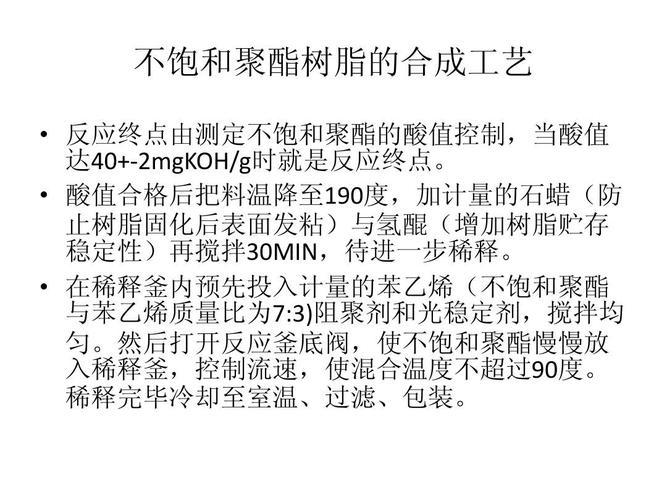

常用的不饱和聚酯树脂主要由线型不饱和树脂和反应性单体(一般为苯乙烯)组成。两者都含有不饱和键。在一定条件下(如加入过氧化物引发剂、加热、紫外线照射等。)，可以进行自由基共聚和反应。这个反应实际上遵循链引发、键增长和链终止的过程。在这个过程中，随着热量的释放，液态树脂的粘度迅速增加，硬度增加，最后变成不溶不熔的固体。根据需要，可以在成型过程中添加玻璃纤维等增强材料，也可以只添加(或不添加)不同的填料，不添加增强材料。前者就是我们通常所说的玻璃钢，后者可以做成人造大理石、人造玛瑙等产品或者用作表面涂料。延伸使用比例：树脂100份，固化剂2-3份，促进剂1-2.5份。低温下需要促进剂时，用量为0.2-0.5%。加入的顺序是：促进剂、促进剂、固化剂，每加入一种，必须与树脂充分混合均匀后，才能加入第二种。注意：过氧化甲乙酮是一种潜在的爆炸物。远离火源、碰撞和阳光直射。储存在阴凉通风处。但一定不能和促进剂放在一起，两者混合会引起燃烧爆炸。来源：百度百科-不饱和聚酯树脂
