单晶硅（2022年中央取消光伏补贴）

单晶硅是什么

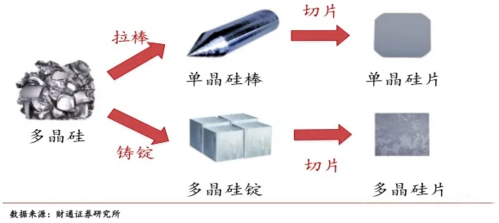

它是单晶硅的单晶体。晶格结构基本完整的晶体。不同方向有不同的性质，是很好的半导体材料。要求纯度达到99.9999%，甚至超过99.999999%。用于制造半导体器件、太阳能电池等。它由单晶炉中拉制的高纯度多晶硅制成。扩展资料：主要用途单晶硅主要用于制作半导体元件。用途：是制造半导体硅器件的原料，用于制造大功率整流器、大功率晶体管、二极管、开关器件及其他熔融单质硅。当硅原子凝固时，它们在金刚石晶格中排列成许多晶核。如果这些晶核生长成具有相同晶面取向的晶粒，这些晶粒将平行结合结晶成单晶硅。单晶硅的制备方法通常是先多晶硅或非晶硅，然后用提拉法或悬浮区熔法从熔体中生长出棒状单晶硅。单晶硅棒是生产单晶硅片的原料。随着国内外市场对单晶硅片需求的快速增长，单晶硅棒的市场需求也呈现快速增长趋势。单晶硅片按直径分为6英寸、8英寸、12英寸(300毫米)和18英寸(450毫米)。晶圆直径越大，可以刻的集成电路越多，芯片成本越低。而大尺寸晶圆对材料和工艺要求更高。根据单晶硅的拉伸方法不同，可分为直拉法(CZ)、区熔法(FZ)和外延法。直拉法、区熔法和外延法用于拉长单晶硅棒和膜。直拉单晶硅主要用于半导体集成电路、二极管、外延片衬底和太阳能电池。晶体直径可控制在 3 ~ 8英寸。区熔单晶主要用于高压大功率可控整流器件领域，广泛应用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等产品。晶体直径可控制在 3 ~ 6英寸。外延片主要用于集成电路领域。来源：百度百科-单晶硅

单晶硅有什么用途？

单晶硅可用于二极管级、整流器级、电路级、太阳能电池级单晶产品的生产和深加工。其后续产品集成电路和半导体分离器件已广泛应用于各个领域，在军用电子设备中也占有重要地位。在日常生活中，单晶硅可以说是无处不在。电视、电脑、冰箱、电话、手表、汽车，到处都离不开单晶硅。单晶硅作为科技广泛应用的材料之一，已经渗透到人们生活的各个角落。在征服宇宙的征途上，人类前进的每一步都有单晶硅的身影。航天飞机、宇宙飞船、卫星都使用单晶硅作为必不可少的原材料。直拉单晶产品可用于二极管级、整流器级、电路级和太阳能电池级单晶产品的生产和深加工。其后续产品集成电路和半导体分离器件已广泛应用于各个领域，在军用电子设备中也占有重要地位。延伸：目前大部分半导体材料都是单晶硅。随着单晶企业在成本控制和产品转化率上的不断突破，以及单晶在分布式光伏发电中的应用优势，预计未来单晶将向多晶发起进攻。单晶硅和多晶硅是太阳能光伏晶硅组件的两种技术路线，由于晶格排列不同，分为单晶和多晶硅。业内普遍认为单晶硅具有发电量高的优势，但成本较高。在后期的运行和维护中，单晶硅有一定的优势

英文名：单晶硅分子式：Si分子量：28.086 CASNo。7440-21-3单晶硅是一种比较活跃的非金属元素，是晶体材料的重要组成部分，处于新材料发展的前沿。主要用作半导体材料和太阳能光伏发电及供热。由于太阳能具有清洁、环保、方便等诸多优点，近三十年来，太阳能利用技术在研发、商业化生产和市场开拓方面取得了长足的进步，成为世界上快速稳定发展的新兴产业之一。单晶硅建设项目市场巨大，发展空间广阔。地壳中硅的含量为25.8%，为单晶硅的生产提供了取之不尽的源泉。近年来，各种晶体材料的发展，特别是以单晶硅为代表的高技术附加值材料及相关高技术产业的发展，已成为当代信息技术产业的支柱，并使信息产业成为全球经济发展中增长最快的主导产业。单晶硅作为一种极具潜力的高科技资源，正受到越来越多的关注。同时，鉴于常规能源供应的有限性和日益增加的环保压力，世界上许多国家正在掀起开发利用太阳能的热潮，太阳能已成为各国制定可持续发展战略的重要内容。进入21世纪的门槛后，世界上大多数国家都积极参与了太阳能的开发利用，在世界范围内掀起了一股“绿色能源热”。太阳能广泛大规模利用的时代即将到来，太阳能级单晶硅产品将会非常受欢迎。此外，包括中国在内的各国政府也出台了一系列“阳光产业”优惠政策，对相关产业给予重点扶持，单晶硅产业展现出美好前景。单晶硅的特性；具有单晶硅晶格。晶体硬而脆，有金属光泽。可以导电。但导电性不如金属，且随温度升高而增加。具有半导体特性。单晶硅是一种重要的半导体材料，掺杂少量IIIA元素形成P型半导体。加入微量的vA族

元素，形成N型半导体。形成N型和P型导体结合在一起。就可以做成太阳能电池。将辐射能转变为电能。在开发电能方面是一种很有前途的材料。
