疏水阀（圆盘式疏水阀）

疏水阀的作用是什么

疏水阀称为蒸汽疏水阀，也叫自动排水器或冷凝水排水器，分为蒸汽系统和气体系统。疏水阀安装在蒸汽加热管道的末端，其作用是将蒸汽加热管道中的冷凝水连续排出管道外。大部分疏水阀都能自动识别蒸汽和水(热静式除外)，从而达到自动阻汽排水的目的。疏水阀广泛应用于石油化工、食品制药、电厂等行业，在节能减排中发挥着重要作用。疏水阀的分类：疏水阀根据工作原理可分为三种[1]: 1。机械疏水阀：机械疏水阀也叫浮子疏水阀，是利用凝结水和蒸汽的密度差，通过凝结水水位的变化，使浮子上升，带动阀瓣开启或关闭，从而达到阻汽和排水的目的。机械阱的过冷度很小，不受工作压力和温度变化的影响。有水就排。如果加热设备中没有水，可以使加热设备达到最佳的热交换效率。最大背压率为80%，工作质量高。是生产过程中加热设备最理想的疏水阀。机械陷阱有自由浮球、自由半浮球、杠杆浮球、倒斗等。(1)自由浮子存水弯：结构简单，只有一个不锈钢空心浮子，内部有精细研磨的活动部件。它既是浮子，又是启闭部件，没有易损件，所以使用寿命长。疏水阀配有Y系列自动排气装置，非常灵敏，能自动排气，工作质量高。设备启动时，管道内的空气通过Y系列自动排气装置排出，低温冷凝水进入疏水阀。凝结水液位上升，浮球上升，阀门打开，凝结水迅速排出，蒸汽迅速进入设备，设备迅速升温，Y系列自动排气装置感温液体膨胀，自动排气装置关闭。疏水阀开始正常工作，浮球随凝结水水位升降，阻挡蒸汽，排水。自由浮球疏水阀的阀座始终在液面以下，形成水封，无蒸汽泄漏，节能效果好。最低工作压力为0.01Mpa，在0.01Mpa至最高工作压力范围内不受温度和工作压力波动的影响，连续排水。它能在饱和温度下排出冷凝水，最小过冷度为0。加热设备中没有水，可以使加热设备达到最佳的热交换效率。背压率大于85%，是生产过程中加热设备最理想的疏水阀之一。(2)自由半浮球捕集器：自由半浮球捕集器只有一个半浮球筒作为运动部件，开口朝下，球筒是启闭部件和密封部件。整个球面可以密封，使用寿命长，抗水锤，无易损件，无故障，经久耐用，不漏汽。当背压率大于80%时，能在饱和温度下排出冷凝水，最小过冷度为0，加热设备内无水，使加热设备达到最佳换热效率。装置刚启动时，管道内的空气和低温冷凝液通过发射管进入疏水阀，阀门内的双金属片排空元件弹开球桶，阀门打开，空气和低温冷凝液迅速排出。当蒸汽进入球桶时，球桶产生向上的浮力，同时阀内温度升高，双金属片排空元件收缩，球刺穿并漂向阀口，阀门关闭。当球桶内的蒸汽变成冷凝水时，球桶失去浮力下沉，阀门打开，冷凝水迅速排出。当蒸汽再次进入球桶时，阀门会再次关闭，间歇连续工作。(3)杆式浮子式存水弯：杆式浮子式存水弯的基本特征与自由flo相同

因为倒斗疏水阀是靠蒸汽向上的浮力来关闭阀门的，所以在工作压差小于0.1MPA时不适合使用，装置刚启动时，管道内的空气和低温冷凝水进入疏水阀，倒斗靠自身重量下落。倒斗连接杠杆带动阀芯打开阀门，空气和低温冷凝水迅速排出。当蒸汽进入倒斗时，倒斗的蒸汽产生向上的浮力，倒斗上升并连接杠杆带动阀芯关闭阀门。倒斗上有一个小洞。当一部分蒸汽从小孔排出时，另一部分蒸汽产生冷凝水。倒斗失去浮力，靠自重下沉。倒斗与杠杆连接，带动阀芯打开阀门，循环，间歇出水。

疏水阀种类有哪些？

1.机械疏水阀机械疏水阀又称浮子式，是利用凝结水和蒸汽的密度差，通过凝结水液位的变化，使浮子上升，带动阀瓣开启或关闭，从而达到阻汽疏水的目的。机械阱的过冷度很小，不受工作压力和温度变化的影响。有水就排。如果加热设备中没有水，可以使加热设备达到更好的热交换效率。背压率高达80%，工作质量高，是生产过程中加热设备的理想疏水阀。2.自由浮球捕捉器自由浮球捕捉器结构简单。只有一个不锈钢空心浮球，里面有精细研磨的活动部件，既是浮子，又是启闭部件。没有易损件，所以使用寿命长。YQ疏水阀配有Y系列自动排气装置，非常灵敏，能自动排气，工作质量高。3.自由半浮球捕球器自由半浮球捕球器只有一个半浮球桶作为运动部件，开口朝下。球筒是启闭部件和密封部件。整个球面可以密封，使用寿命长，抗水锤，无易损件，无故障，经久耐用，不漏汽。当背压率大于80%时，能在饱和温度下排出冷凝水，过冷度为0，加热设备内无水，能使加热设备达到较好的换热效率。4.杆浮子式存水弯与自由浮子式存水弯具有相同的基本特征。其内部结构是浮球与杠杆相连带动阀芯，阀门随着凝结水液位的上升和下降而开启和关闭。杠杆浮球疏水阀采用双阀座增加冷凝水排出量，可实现小体积、大排出量、100吨/小时的大排水能力。这是大型加热设备的理想疏水阀。5.倒吊桶疏水阀倒吊桶疏水阀的内部是一个倒吊桶，是液位敏感部件，吊桶是敞口的。

口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，较大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。

怎样正确安装疏水阀？

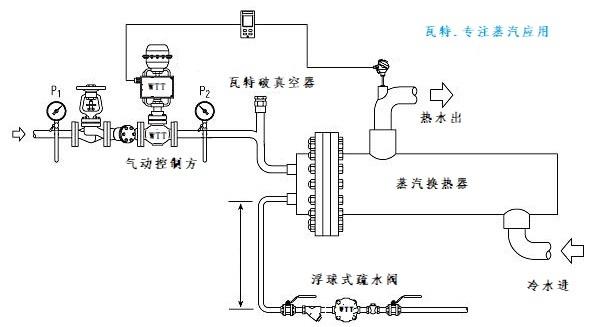

一、疏水阀安装方法：1. 在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。2. 疏水阀前应安装过滤器，确保VTON疏水阀不受管道杂物的堵塞，定期清理过滤器。3. 疏水阀前后要安装阀门，方便疏水阀随时捡修。4. 凝结水流向要与疏水阀安装箭头标志一致。5. 疏水阀应安装在设备出口的低处，及时排出凝结水，避免管道产生汽阻。6.如果设备的低处没有位置安装疏水阀，应在出水口低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。7. VTON疏水阀的出水管不应浸在水里。（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。）8. 机械型蒸汽疏水阀要水平安装。9. VTON蒸汽疏水阀不要串联安装。10. 每台设备应该各自安装疏水阀。11. 热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。12. 滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。13. 进口蒸汽疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。14. 疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。15. 疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。16. 疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。17. 在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。18. 机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。19.发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到佳节能效果和提高经济效益。 二、疏水阀的安装位置：1、热动力式疏水阀应安装在水平管道上；2、VTON浮球式疏水阀必须水平安装，布置在室外时，应采取必要的防冻措施；3、双金属片式疏水阀可水平安装或直立安装；4、脉冲式疏水阀一般装在水平管道上，阀盖朝上；5、倒吊桶式疏水阀必须水平安装不可倾斜，在启动前可充水或打开疏水阀入口阀，待凝结水充满后再开疏水阀出口阀。三、疏水阀的使用注意事项：1、疏水阀是容易被水中污物堵塞的阀门。启用时，首先打开冲洗阀，冲洗管道。2、有旁通管的，可打开旁通阀门作短暂冲洗。没有冲洗管和旁通的VTON疏水阀，可拆下疏水阀，打开切断阀门冲洗后，再关好切断阀，安装好疏水阀，然后再打开切断阀，启用疏水阀。3、并联疏水阀，如果排放凝结水不影响正常工作，可采用轮流冲洗。轮流使用操作方法是，先关闭疏水阀前后的切断阀，然后，再打开另一疏水阀前后的切断阀。也可打开检查阀，检查琉水阀工作情况，如果蒸汽冲出较多，说明工作不正常，如果只有排水，说明工作正常。再打开刚才关闭的疏水阀的检查阀，排出存下的凝结水，如果凝结水不断流出，表明检查管前后的阀门泄漏，需找出是哪一个阀门泄漏。4、不回收凝结水的疏水阀，打开阀门前的切断阀便可使疏水阀工作，工作正常与否，可从疏水阀出口处检查到。
