中空玻璃（中空玻璃多少钱一平方）

什么是中空玻璃

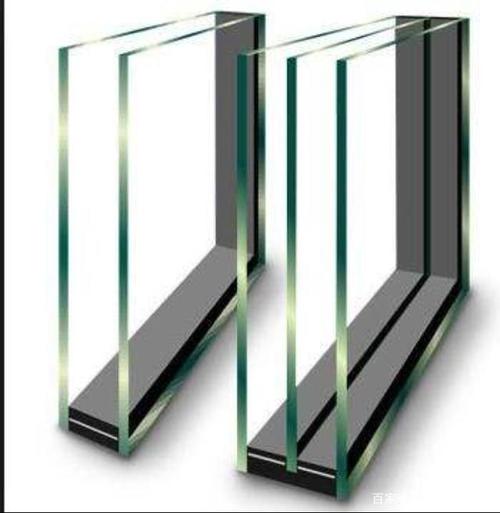

所谓中空玻璃，就是两层或多层平板玻璃，由填充干燥剂的铝框制成，用丁基基波和聚硫胶粘合而成。此外，空腔被抽空或充入氩气，而不仅仅是干燥空气。中空玻璃最大的优势就是节能环保。现代建筑的能耗主要是空调和照明，前者占55%，后者占23%。玻璃是建筑外墙中最薄、传热最强的材料。由于铝框中的干燥剂通过框上方的缝隙使玻璃腔内的空气长时间保持干燥，中空玻璃的隔热性能优异。它还具有很高的隔音功能。另外，当室内外温差过大时，传统的单层玻璃会结霜。由于与室内空气接触的内层玻璃受到空气屏障的影响，即使外层接触温度很低，中空玻璃也不会因温差而在玻璃表面结霜。中空玻璃的风压强度是传统单片玻璃的15倍。

中空玻璃是什么意思

中空玻璃是一种新型建筑材料，具有良好的隔热、隔音、美观和适用性，可以减轻建筑物的自重。它是由两片(或三片)玻璃，用高强度、高气密性的复合胶黏剂，与含干燥剂的铝合金框架粘合而成的高性能隔音玻璃。1普通中空玻璃中空玻璃由两层以上的平板玻璃组成。两片或多片玻璃用密封条和玻璃条粘合密封，周围用高强度、高气密性复合胶。中间填充干燥气体，边框内填充干燥剂，保证玻璃板之间空气的干燥。根据需要，可选用各种不同性能的玻璃原片，如无色透明浮法玻璃。

中空玻璃是什么？

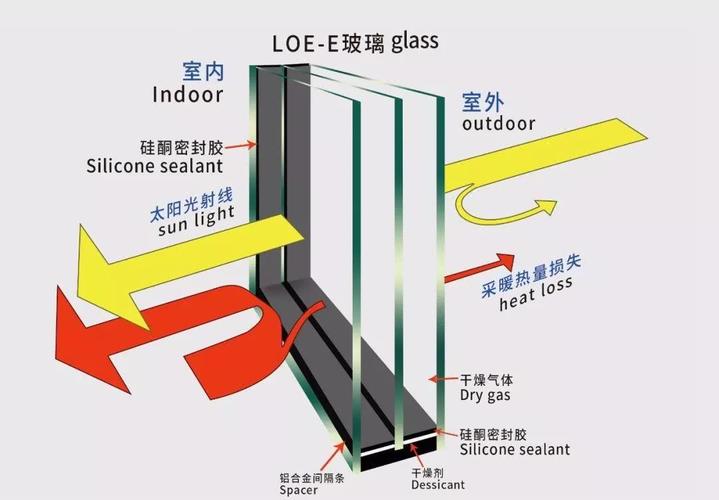

中空玻璃是美国人于1865年发明的一种新型建筑材料，具有良好的隔热、隔音、美观和适用性，并能减轻建筑物的自重。它是由两片(或三片)玻璃，用高强度、高气密性的复合胶黏剂，与含干燥剂的铝合金框架粘合而成的高性能隔音玻璃。中空玻璃比普通双层玻璃有很多优点，因此得到了世界各国的认可。中空玻璃是两片或多片玻璃通过有效的支撑均匀分隔，其周边粘合密封，使玻璃层间形成干燥气体空间的玻璃制品。其主要材料有玻璃、铝垫片、角螺栓、丁基橡胶、聚硫胶和干燥剂。【编辑本段】中空玻璃的隔热隔音原理中空玻璃的能量传递有三种方式：辐射传递、对流传递和传导传递。辐射传递是通过射线以辐射的形式传递能量，射线包括可见光、红外线和紫外线，就像太阳光线的传递一样。中空玻璃的合理配置和中空玻璃间隔层的合理厚度可以最大限度地减少能量通过辐射的传递，从而减少能量的损失。对流是由于玻璃两面的温差，导致空气在冷的一面下降，热的一面上升，造成空气对流，能量损失。造成这种现象的原因有几个：一是玻璃与周围框架系统的密封性不好，导致窗框内外气体直接交换，产生对流，造成能量的损失；其次，中空玻璃内部空间结构设计不合理，导致中空玻璃内气体因温差而对流，带动能量交换，从而造成能量的损失；第三，构成整个系统的窗户内外温差大，导致中空玻璃内外温差大。借助冷辐射和热传导，空气先在中空玻璃两侧产生对流，然后整体穿过中空玻璃，造成能量的损失。中空玻璃的合理设计可以减少气体的对流，从而减少能量的对流损失。传递是指一个物体的分子运动，带动能量运动，从而达到传递的目的，就像用铁锅做饭，用电烙铁焊接东西一样。中空玻璃的能量传输是通过玻璃和玻璃内部的空气来完成的。我们知道，玻璃的导热系数是0.77W/m2k。空气的导热系数为0.028 W/m2k，说明玻璃的导热系数是空气的27倍，空气中水分子等活性分子的存在是影响中空玻璃能量传导和对流传递性能的主要因素。因此，提高中空玻璃的密封性能是提高中空玻璃隔热性能的重要因素。【编辑本段】中空玻璃的防结露、减少冷辐射和安全性能。因为中空玻璃里有干燥剂，可以吸收水分子，所以气体是干的。当温度降低时，中空玻璃内部不会出现结露现象，同时中空玻璃外表面的露点也会升高。例如，当室外风速为5m/s，室内温度为20，相对湿度为60%时，5mm玻璃在室外温度为8时开始凝结，而16mm(5 6 5)中空玻璃在室外温度为-2时开始凝结，27mm(5 6 5 6 5)三层中空玻璃在室外温度为-11时开始凝结。由于中空玻璃隔热性能好，玻璃两侧温差大，也可以减少冷辐射的影响；室外温度为-10时，室内单层玻璃窗前温度为-2，中空玻璃窗前温度为13。在同一建筑结构中，当室外温度为-8，室内温度为20时，3mm普通单层玻璃的冷辐射面积占室内空间的67.4%，而双层中空玻璃(3 6 3)的冷辐射面积占室内空间的67.4%

两片或多片玻璃用密封条和玻璃条粘合密封，周围用高强度、高气密性复合胶。中间填充干燥气体，边框内填充干燥剂，保证玻璃板之间空气的干燥。根据需要，可以选择不同性能的玻璃原片，如无色透明浮法玻璃压花玻璃，

吸热玻璃、热反射玻璃、夹丝玻璃、钢化玻璃等与边框（铝框架或玻璃条等），经胶结、焊接或熔接而制成。　　其结构如图双层中空玻璃剖面图。中空玻璃可采用3、4、5、6、8、10、12mm厚片度原片玻璃，空气层厚度可采用6、9、12mm间隔。　　（1） 中空玻璃的技术要求，GB11944-89的规定摘录如下：　　① 材料　　a.玻璃可采用平板玻璃、夹层玻璃、压花玻璃、吸热玻璃、镀膜热反射玻璃、钢化玻璃等。浮法玻璃应符合GB11614规定的一级品、优等品，夹层玻璃应符合GB9962的规定，钢化玻璃应符合GB9963的规定.　　b.密封胶应满足以下要求　　使用的第一道、第二道密封胶组份间色差应分明；有效期在半年以上；　　隐框幕墙用第二道密封胶必须是硅酮密封胶；必须满足中空玻璃性能要求。　　c.间隔框：使用铝间隔框时须去污进行阳极化处理。　　d.干燥剂的质量、规格、性能必须满足中空玻璃制造及性能要求。　　②中空玻璃的长度及宽度允许偏差见表。　　长度或宽度允许偏差（mm）　　<1000±2　　1000-2000±2.5　　>2000-2500±3　　③中空玻璃的厚度允许偏差见表。　　玻璃厚度公称厚度（mm）允许偏差（mm）　　≤6<18±1　　18-25±1.5　　>6>25±2　　注：中空玻璃的公称厚度为两片玻璃厚度与间隔框厚度之和。　　④中空玻璃两对角线允许偏差见表。　　对角线长度 （mm）允许偏差（mm）　　<10004　　≥1000-25006　　⑤中空玻璃密封胶宽度：单道密封胶层宽度应计算确定，其最小宽度为10±2mm，双道密封外层密封胶宽度应计算确定，其最小宽度为5-7mm。　　⑥外观：中空玻璃的内表面不得有妨碍透视的污迹及胶粘剂飞溅现象。　　⑦性能要求：中空玻璃的密封、露点、紫外线照射、气候循环和高温、高湿性能按GB7020进行检验，必须满足下表的要求。　　·密封在试验压力低于环境气压10± 0.5KPa, 厚度增长必须 ≥ 0.8mm，在该气压下保持2.5后，厚度增长偏差<15%为渗漏全部试样不允许有渗漏现象　　·露点将露点仪温度降到 ≤－40 度，使露点仪与试样表面接触3min全部试样内表面无结露或结霜　　·紫外线照射紫外线照射168h试样内表面不得有结雾和污染的痕迹　　·气候循环及高温高湿气侯试验经320次循环，高温、试验经224次 循环，试验后进行露点测试。总计12块试样，至少11块无结露或结霜　　隐框幕墙选用中空玻璃时，必须做到中空玻璃第二道密封胶一定要采用硅酮密封胶，并与结构性玻璃装配用密封胶相容，即两者必须采用相互相容的密封胶。当结构性装配使用某一硅酮密封胶，最好订购的中空玻璃密封胶层也用同一厂硅酮密封胶。　　（2） 中空玻璃性能　　 中空玻璃玻璃的热传导率是空气的27倍，只要中空玻璃是密封的，该中空玻璃就在最佳隔热效果。中空玻璃的光学性能比较如表4－33所示。双层中空玻璃的光学性能比较如表4－34所示。中空玻璃的绝热性能如表4－35所示。各种场合的噪音度如表4－36所示。中空玻璃隔声性能如表4－37所示。　　（3） 中空玻璃的特点　　　中空玻璃的玻璃与玻璃之间，留有一定的空腔。因此，具有良好的保温、隔热、隔声等性能。如在玻璃之间充以各种漫射光材料或电介质等，则可获得更好的声控、光控、隔热等效果。　　（4） 中空玻璃的用途　　中空玻璃主要用于需要采暖、空调、防止噪音或结露以及需要无直射阳光和特殊光的建筑物上。广泛应用于住宅、饭店、宾馆、办公楼、学校、医院、商店等需要室内空调的场合。也可用于火车、汽车、轮船、冷冻柜的门窗等处。　　中空玻璃主要用于外层玻璃装饰。其光学性能、导热系数、隔音系数均应符合国家标准。 [编辑本段]2、高性能中空玻璃　　高性能中空玻璃与一般普通中空玻璃不同，除在两层玻璃中间封入干燥空气之外，还要在外侧玻璃中间空气层侧，涂上一层热性能好的特殊金属膜。它可以截止由太阳射到室内的相当的能量，起到更大的隔热效果。　　（1）高性能中空玻璃特点　　①较大的节能效果　　高性能中空玻璃，由于有一层特殊的金属膜，可达到0.22-0.49遮蔽系数，使室内空调（冷气）负载减轻。传热系数1.4-2.8W（m2.K），比普通中空玻璃好。对减轻室内暖气负荷，同样发挥很大效率。因此，窗户开得越大，节能效果越明显。　　②改善室内环境　　高性能中空玻璃可以拦截由太阳射到室内的相当的能量，因而可以防止因辐射热引起的不舒适感和减轻夕照阳光引起的目眩。　　③丰富的色调和艺术性　　高性能中空玻璃有多种色彩，可以根据需要选用色彩，以达到更理想的艺术效果。　　④高性能中空玻璃用途　　适用于办公大楼、展览室、图书馆等公共设施和像计算机房、精密仪器车间、化学工厂等要求恒温洹湿的特殊建筑物。另外也可以用于防晒和防夕照目眩的地方。　　注意事项：中空玻璃中间封入干燥空气，因此根据温度、气压的变化，内部空气压力也随之变化，但玻璃面上只产生很小的变形。另外，制造时可能产生微小翘曲，施工过程中也可能形成畸变。所以包括这样一些因素在内，有时对反射也相应地有些变化，应予以重视。选用颜色不同，反射也不尽相同。　　（2）高性能中空玻璃性能　　　金、铜及银金属涂层在中远红外区，即波长范围大于4μm时，反射率很高。如金属涂层为典型厚度，全部反射率可达90％-95％，高红外反射率就相当于低发射率（Low-e），这会减少中空玻璃组件内外玻璃板的辐射转换，与此相应的是，与空气层为12mm标准中空玻璃构件比较，其隔热值能够从0.3W/(m2.K)。另外，如构件中的空气由重气体替代的话，其隔热值是1.4W/(m2.K)。减薄金属层的厚度，透光率可以增加到60％-60％左右。此种极薄的涂层具有非常好的保护太能的作用，同时还仍有很高的红外反射率值，在85%或75%范围内。空气层为12mm中间充以重气体，用涂层隔热值可达1.6-1.9W/(m2.K)。 [编辑本段]玻璃行业的发展　　居民消费结构升级、鼓励企业自主创新、新农村建设和城镇化进程等都将保证国内市场对玻璃产品的中长期需求增长趋势不变。随着建筑、汽车、装饰装修、家具、信息产业技术等行业的发展和人们对生活空间环境要求的提高，安全玻璃、节能中空玻璃等功能性加工产品得到广泛应用。平板玻璃的供求格局和消费结构正在发生变化。　　玻璃行业的发展与国民经济的许多行业都存在着联系，玻璃行业对推动整个国民经济的发展都起着积极作用。因此“十一五”规划中也对玻璃产业的发展提出了具体要求。也颁布了各项法律法规来规范玻璃行业的健康发展。在新的形势下，玻璃工业必须按照科学发展观的要求，转变增长方式，有效调整产业结构，才能促进行业健康发展。　　设计选用要点　　1 槽铝式双道密封中空玻璃第一道密封用丁基胶，具有极低的水蒸气透过率；第二道密封胶主要有聚硫胶和硅酮胶。聚硫胶水蒸气透过率小于硅酮胶，但抗紫外线能力不如硅酮胶，故适用于窗或有框玻璃幕墙（因铝框可遮阳，避免太阳光直接照射）；硅酮胶则适用于隐框玻璃幕墙，其抗紫外线能力及强度均高于聚硫胶。当建筑对中空玻璃有较高的装饰性要求时，可选用乳白色或透明的硅酮胶。木窗则忌用硅酮胶做为第二道密封，因其抗木制品防腐剂的能力很差，密封剂会因迁移而受损。　　2 间隔铝框宜采用连续长管弯角式，接头处应用丁基胶做密封处理；间隔铝框如采用四角插接式，其各个接头处亦应用丁基胶做密封处理，以此做成的中空玻璃，使用寿命不如前者。当中空玻璃第二道密封胶采用硅酮胶时，不应采用四角插接式间隔铝框的中空玻璃。　　3 因为使用了密封胶密封，故不应在70℃或更高的温度下使用，否则会大大影响中空玻璃的使用寿命。　　4 中空玻璃空气层内部压力的变化使玻璃变形，会导致影象畸变，故在海拔1000m或以上使用中空玻璃时，空气层的气压必须调整，在下订单时应与玻璃供应商商议。　　5 窗户的隔热性能与窗框材料密切相关，因此应选择隔热性能良好的窗框材料。　　6 如用作采光顶棚，室内侧玻璃应使用夹层或防爆膜。　　7 Low-E中空玻璃，膜面位于第2面或第3面，应根据设计需要选择。如果设计的中空玻璃必须为大小片形式，则膜面必须置于第3面。　　8 四边支承中空玻璃的最大许用面积为中空玻璃按两单片玻璃薄片厚度计算出的最大许用面积的1.5倍。　　9 建筑设计时应对以下技术性能提出要求：保温性能、隔热性能、隔声性能、采光性能、密封性能、耐候性能。　　10 中空玻璃暖边系统　　1）热塑性材料的暖边密封系统　　（1）门窗用中空玻璃，可以采用单独使用胶条密封系统作为单道密封方式，可以保证中空玻璃具有10年以上的使用寿命。幕墙用中空玻璃，必须在胶　　条的外面封结构胶作为二次密封胶，以保证中空玻璃具有足够的结构强度。　　（2）特别适宜制作异形中空玻璃和充气中空玻璃，尤其适宜异形充气Low-E中空玻璃使用，因为胶条本身没有对Low-E 膜层产生不良影响的挥发气体，所以能够保证Low-E中空玻璃具有长久的使用寿命。　　（3）超级间隔条式中空玻璃　　窗用中空玻璃，可在超级间隔条的外侧封足够深度的热熔丁基胶，以保证中空玻璃密封系统具有足够的抗水气渗透性能。幕墙用中空玻璃，必须在热熔丁基胶外侧封足够深度的第三层结构胶，以保证中空玻璃具有足够的结构强度和使用寿命。　　2）传统意义上的暖边间隔系统　　（1）U 型条式中空玻璃　　窗用中空玻璃，可以仅仅采用热熔丁基胶作为单独的密封材料使用。幕墙用中空玻璃，必须在热熔丁基胶外侧封足够深度的结构胶，以保证具有足够的　　粘结强度和使用寿命。在用做充气中空玻璃时，必须十分注意U 型条接头处的密封。　　（2）注胶式铝条中空玻璃　　基本等同与传统铝条中空玻璃，需要注意的是由于这种产品采用的是在两个铝条中间采用隔热材料粘结，因此整个铝条的厚度必须超过12mm 才能实现，而且由于中间隔热材料的特性，很难在拐角处实现弯角处理，所以在设计使用充气中空玻璃时需要注意接角处的密封控制。
