什么是压敏电阻

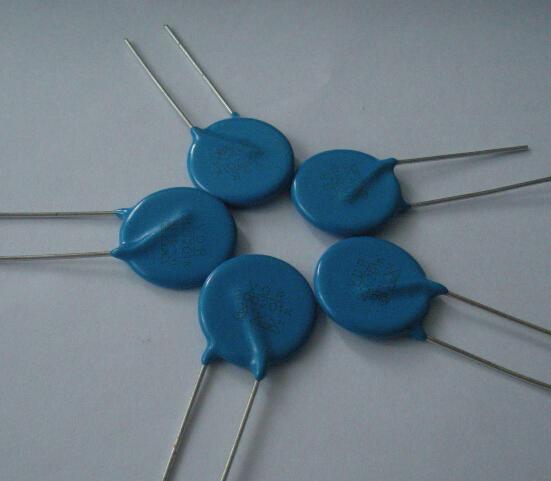

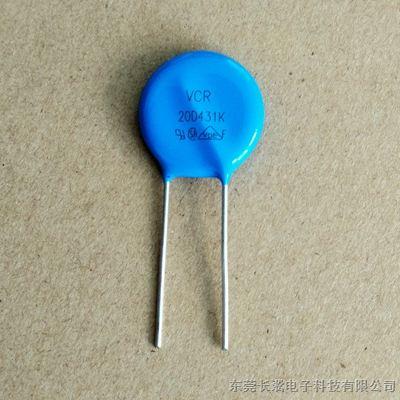

“压敏电阻”是一种具有非线性伏安特性的电阻器件。主要用于电路过压时嵌入电压，吸收过量电流保护敏感器件。英文名为“Voltage Dependent Resistor”，缩写为“VDR”或“Varistor”。变阻器的电阻材料是半导体，所以是半导体电阻的一种。大量使用‘氧化锌’(ZnO)变阻器，其主要材料由二价元素锌(Zn)和六价元素氧(O)组成。所以从材料上看，氧化锌压敏电阻是一种“II-VI族氧化物半导体”。在中国台湾省，变阻器被称为“电涌吸收器”或“电涌抑制器(吸收器)”。根据用途不同，压敏电阻可分为保护用压敏电阻和电路功能用压敏电阻。中文名变阻器直径尺寸SMD、5mm、7mm各种引线形式直、弯等特殊引线类型各种封装形式基本介绍散包、卷包、卷包变阻器是一种限压保护器件。利用压敏电阻的非线性特性，在压敏电阻的两极之间出现过电压，可以将电压箝位在一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、电流容量、结电容、响应时间等。压敏电阻的响应时间为ns，比空气放电管快，比TVS管稍慢。一般情况下，其对电子电路过压保护的响应速度可以满足要求。一般来说，压敏电阻的结电容在几百Pf到几千Pf的数量级。在很多情况下，不应该直接应用于高频信号线的保护。应用于交流电路的保护时，由于其结电容会增加泄漏电流，所以在设计保护电路时应充分考虑。压敏电阻的电流容量较大，但小于气体放电管的电流容量。压敏电阻变阻器，简称VSR，是一种对电压敏感的非线性过压保护半导体元件。在电路中用文字符号“RV”或“R”来表示。优点多种直径：SMD、5mm、7mm、10mm、14mm、20mm、25mm、32mm、34mm、40mm、53mm宽可变电阻电压范围：18V-1800V多种浪涌能力：标准、高浪涌、超高浪涌电流处理和能量吸收能力。单次流量可达70KA甚至更高。和其他特殊铅类型：散装包装，卷到卷包装，卷到卷包装。应用范围：电源系统浪涌抑制器、安防系统、电机保护、汽车电子系统、家用电器。压敏电阻有什么用？压敏电阻最大的特点是当施加在它上面的电压低于它的阈值‘UN’时，流过它的电流极小，相当于一个关闭的阀门。当电压超过UN时，其电阻值变小，使得流过它的电流浪涌，对其他电路影响不大，从而减少了过电压对后续敏感电路的影响。通过该功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压损害。例如，我们家用彩电的电源电路中使用了氧化锌压敏电阻。这里使用的变阻器的电压为470伏。当瞬态浪涌电压的最大值(非有效值)超过470 V时，压敏电阻反映其箝位特性，降低过高电压，使后续电路工作在安全范围内。

压敏电阻的作用与优势都有哪些？

变阻器通常用在压力传感器上。我们单位设备的压力传感器内部核心是压敏电阻，它将压力转化为电能，通过模数转换读出。还是很准的。

什么是压敏电阻？

压敏电阻是指在一定的电流和电压范围内，电阻值随电压而变化，也可以说电阻值对电压敏感。对应的英文名是“VoltageDependentResistor”，缩写为“VDR”。在台湾省，变阻器是根据用途来命名的，被称为浪涌吸引器，或电击(浪涌)抑制器(吸收器)。变阻器的电阻材料是半导体。目前广泛使用的是“氧化锌”(ZNO)压敏电阻，其原料是二价元素(ZN)和六价元素氧(O)。从原材料的角度来看，ZnO压敏电阻是II-VI族氧化物半导体压敏电阻电路的一种“安全阀”功能，压敏电阻是一种限压保护器件。利用压敏电阻的非线性特性，在压敏电阻的两极之间出现过电压。压敏电阻可以将电压箝位在一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻器应用类型：压敏电阻器在不同的使用场合作用不同，作用在压敏电阻器上的电压/电流应力不同，因此对压敏电阻器的要求也不同。区分这种差异对于正确使用非常重要。根据使用目的的不同，变阻器可分为两类：用于电路功能的保护变阻器，用于电源保护的保护变阻器，或用于信号线和数据线保护的变阻器。它们必须满足不同技术标准的要求。根据施加在压敏电阻器上的连续工作电压的不同，跨越电力线使用的压敏电阻器可分为交流型和DC型两种。压敏电阻在这两种电压应力下具有不同的老化特性。根据压敏电阻器异常过电压特性的不同，压敏电阻器可分为浪涌抑制型、大功率型和高能型三种。它们是用于抑制瞬时过电压的变阻器，例如雷电过电压和操作过电压，这些过电压是随机的和非周期性的。电流的峰值可能非常大。大部分压敏电阻属于这种大功率类型：是指用来吸收周期性出现的连续脉冲群的压敏电阻，如并联在开关电源变换器上的压敏电阻，这里脉冲电压是周期性出现的，周期可以是

知，能量值一般可以计算出来，电压的峰值并不大，但因出现频率高，其平均功率相当大★高能型：指用于吸收发电机励磁线圈，起重电磁铁线圈等大型电感线圈中的磁能的压敏电压器，对这类应用，主要技术指标是能量吸收能力压敏电阻器的保护功能，绝大多数应用场合下，是可以多次反复作用的，但有时也将它做成电流保险丝那样的"一次性"保护器件例如并接在某些电流互感器负载上的带短路接点压敏电阻电路功能用压敏电阻压敏电阻主要应用于瞬态过电压保护，但是它的类似于半导体稳压管的伏安特性，还使它具有多种电路元件功能，例如可用作：★直流高压小电流稳压元件，其稳定电压可高达数千伏以上，这是硅稳压管无法达到的★电压波动检测元件★直流电瓶移位元件★均压元件★荧光启动元件保护用压敏电阻的基本性能：★保护特性，当冲击源的冲击强（或冲击电流Isp=Usp/Zs)不超过规定值时，压敏电阻的限制电压不允许超过被保护对象所能承受的冲击耐电压（Urp）★耐冲击特性，即压敏电阻本身应能承受规定的冲击电流，冲击能量，以及多次冲击相继出现时的平均功率寿命特性有两项：★连续工作电压寿命，即压敏电阻在规定环境温度和系统电压条件应能可靠地工作规定的时间（小时数）★冲击寿命，即能可靠地承受规定的冲击的次数压敏电阻介入系统后，除了起到"安全阀"的保护作用外，还会带入一些附加影响，这就是所谓"二次效应"，它不应降低系统的正常工作性能这时要考虑的因素主要有三项★压敏电阻本身的电容量（几十到几万PF）★在系统电压下的漏电流★压敏电阻的非线性电流通过源阻抗的耦合对其他电路的影响本文编辑来自东莞市瓷谷电子有限公司研发部提供，更多关于资讯大家可移步至网站中瓷谷资讯中获取东莞瓷谷电子-CG安规电容之家，30年专注CG压敏电阻及CG安规Y电容的研发生产销售，经过多国工业大国安规认证，是合法安规电容生产企业，本着安全的安规电容生产，为科技守护美好生活，更好的守护我们身边最爱的人的安全
