光敏元件（光敏电阻工作原理）

什么是光敏元件？

目前感光元件有两种：一种是相机中广泛使用的CCD(电荷耦合器件)元件；另一种是新型CMOS(互补金属氧化物半导体)器件。数码相机的分辨率是组件的数量。在相同分辨率下，CMOS比CCD便宜，但CMOS感光器件产生的图像质量较低。但目前市场上广泛使用的是CCD(电荷耦合器件)，CCD的分辨率为——像素数，常作为数码相机分类的主要依据。当CCD像素数量不变时，芯片面积越大，成像质量越好。CCD有最大像数和有效像数，有效像数就是我们需要的(图像质量越高越好)。但是，在相同的有效图像数下，总图像数越高，可以使用的图像稳定器就越多。

光敏元的定义，工作原理，求解……

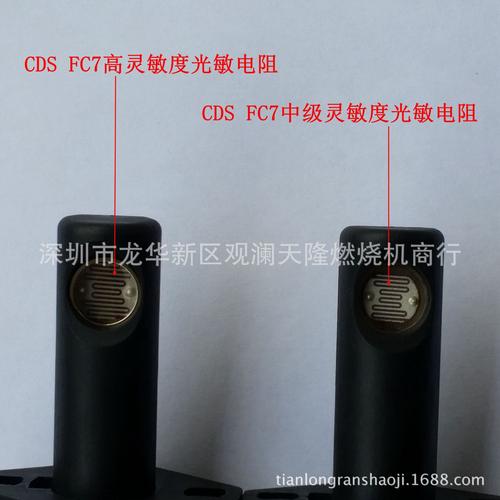

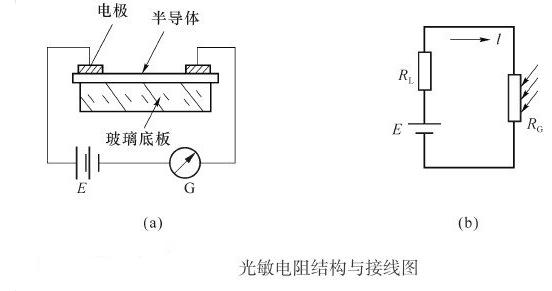

光敏传感器是利用光敏元件将光信号转换成电信号的传感器。其敏感波长在可见光波长附近，包括红外波长和紫外波长。光敏电阻原理：基于半导体光电效应工作。光敏电阻没有极性，纯粹是电阻元件。使用时，可施加DC电压或交流电压。光敏电阻的工作原理：发光时，电阻很小；没有光的时候，电阻很大。光线越强，阻力越小；当光线停止时，电阻恢复到初始值。光谱范围：从紫外区到红外区。优点：灵敏度高，体积小，性能稳定，价格低廉。

光敏原件哪个的灵敏度最高

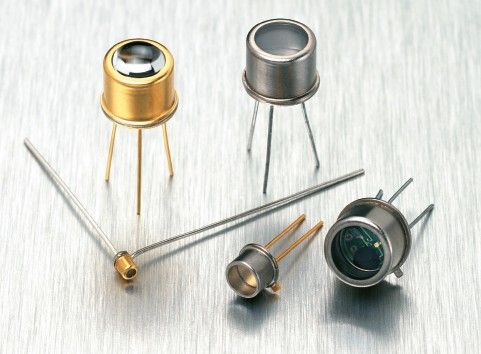

显然，使用光电晶体管比光电二极管和光敏电阻更好。由于光电晶体管对光的探测能力远高于光电二极管和光敏电阻，因此可以将光信号转化为电信号，同时放大信号电流。光电晶体管的结构与普通三极管相似，但不同的是光电晶体管必须有一个光敏PN结作为其光敏面，一般有一个集电极结作为其光接收结。当入射光子在基极和集电极区被吸收产生电子-空穴对时，形成光生电压，产生的光生电流从基极进入发射极，从而在集电极回路中获得放大的信号电流。光电二极管和光敏电阻都不会放大光电流。光电晶体管相当于在光电晶体管的基础上再加一个放大晶体管。很明显，灵敏度比光电二极管高。光敏电阻的工作原理是基于内部光电效应。当光敏电阻发光时，价带中的电子吸收光子能量后跳到导带，成为自由电子，同时电子-空穴对的出现使电阻率变小。光照越强，光生电子-空穴对越多，电阻越低。当在光敏电阻两端施加电压时，流经光敏电阻的电流随着照度的增加而增加。入射电子-空穴对逐渐复合，电阻逐渐恢复到初始值，电流逐渐减小。因此，光电晶体管具有较高的灵敏度，可以根据光的强度来控制电流，稳定性高，主要用于控制器件的通断或开关等。但使用光敏三极管或光电晶体管时，响应较慢，一般用于检测有无灯光，如楼梯间的声光控制灯。遮光报警等。常用的光电晶体管型号有：3 du 5c 3DU 31 3du 33 3du 107 3du 303 l 14 C1 pt 334等3du系列采用金属外壳封装，顶部为玻璃透明窗口，对880nm光的灵敏度最高。常与红外发光二极管配合使用，具有灵敏度高，响应速度快的特点。常用的红外发光二极管型号有：GL3S2GLLN303 5GLA等。
