晶振（晶振型号看的方法）

晶振是什么

晶振是一些电子器件要求的高稳定性交流信号，而LC振荡器稳定性差，频率容易漂移(即交流信号的频率容易变化)。振荡器中使用了一种特殊元件——应时晶体，它可以产生高度稳定的信号。晶体振荡器具有压电效应，即在晶片的两极施加电压时，晶体会发生形变。反过来，如果外力使晶片变形，两极的金属片又会产生电压。如果给晶片施加适当的交流电压，晶片就会发生共振(共振频率与应时斜坡的倾角有关，频率恒定)。晶体振荡器使用一种能将电能和机械能相互转化的晶体。工作在谐振状态时，它能提供稳定准确的单频振荡。在正常工作条件下，普通晶振频率的绝对精度可以达到百万分之五十。利用这一特性，晶体振荡器可以提供稳定的脉冲，广泛应用于单片机的时钟电路中。大部分芯片由应时半导体材料制成，外壳用金属封装。晶振常与主板、南桥、声卡等电路相连。晶体振荡器可以比作每块电路板的“心跳”发生器。如果主卡的“心跳”出了问题，其他电路肯定会出故障。1.晶体振荡器电路在彩电电路中的应用。彩电中的晶振电路一般用于系统控制电路和解码电路。2.晶体振荡器电路在电脑主板上的应用晶体振荡器电路在电脑主板上也很常见，主要有时钟晶体振荡器电路、实时晶体振荡器电路、声卡晶体、网卡晶体等。3.晶体振荡器电路的应用在电磁炉电路中，晶体振荡器常被用作微处理器(或微控制器)的时钟信号源，时钟信号是整机工作不可缺少的信号。如果没有时钟信号，微处理器将无法启动和工作。

什么是晶振

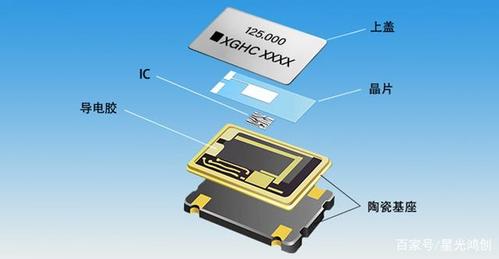

晶体振荡器，即晶体振荡器。有些电子设备需要频率稳定度高的交流信号，而LC振荡器稳定性差，频率容易漂移(即产生的交流信号频率容易变化)。振荡器采用特殊元件——应时晶体，可以产生高度稳定的信号。这种使用应时晶体的振荡器称为晶体振荡器。1.形状、结构和图形符号。按照一定的方向在应时晶体上切割切片。将切片的两端抛光并涂覆导电银层，然后从银层连接两个电极并封装。这样形成的元件称为石英晶体谐振器，简称应时晶体。2.特征应时晶体有两个谐振频率，分别是fs和fp，fp略大于fs。当施加在应时晶体两端的信号频率不同时，会表现出不同的特性。当f=fs时，应时晶体是阻性的，相当于一个电阻很小的电阻。当fs

什么是晶振？

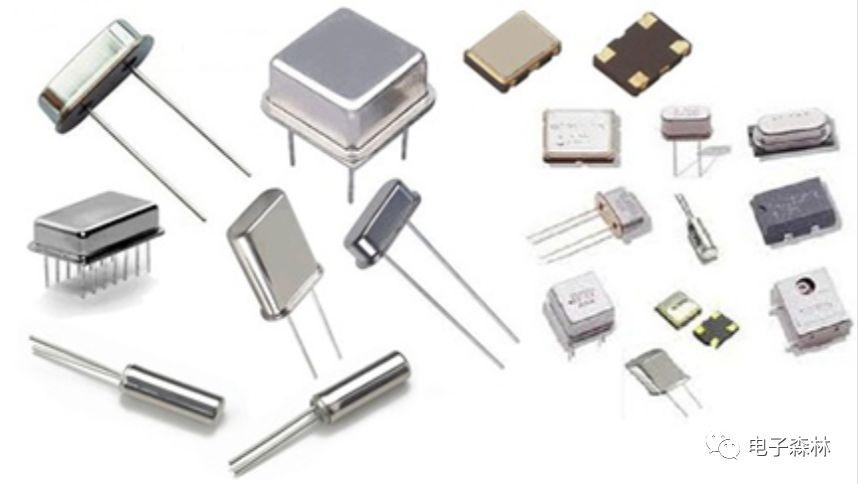

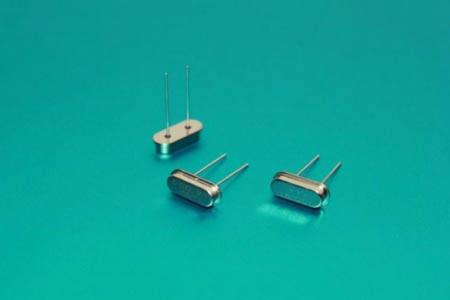

晶体振荡器，一般称为晶体谐振器，是一种机电器件，由电损耗小的应时晶体经精密切割研磨，镀上电极，焊接引线而成。这种晶体有一个很重要的特性。如果给它通电，它就会产生机械振荡。相反，如果对它施加机械力，就会产生电。这种特性被称为机电效应。它们有一个很重要的特点，它们的振荡频率与它们的形状、材料和切削方向密切相关。因为应时晶体的化学性质非常稳定，它的热膨胀系数非常小，它的振荡频率也非常稳定，它的谐振频率也非常准确，因为它的几何尺寸可以精确控制。根据应时晶体的机电效应，我们可以将其等效为一个电磁振荡电路，即谐振电路。它们的机电效应是机-电-机-电的不断转换，电感和电容组成的谐振电路是电场和磁场的不断转换。在电路中的应用，其实就是把它看成一个高Q值的电磁谐振电路。由于应时晶体的损耗很小，即Q值很高，当它作为振荡器使用时，可以产生非常稳定的振荡，当它作为滤波器使用时，可以获得非常稳定和陡峭的带通或带阻曲线。晶体振荡器是应时振荡器的缩写，英文名叫Crystal。它是时钟电路中最重要的元件。其功能是为显卡、网卡、主板等配件的各个部分提供参考频率。它像一把尺子。工作频率不稳定会造成相关设备工作频率不稳定，自然会出问题。随着制造工艺的不断提高，晶振的频率偏差、温度稳定性、老化率、紧密度等重要技术指标都非常好，而且不容易击穿。不过你在选择的时候还是可以注意一下晶振的质量。晶体振荡器在应用中起什么作用？微控制器的时钟源可分为两类：基于机械谐振器件的时钟源，如晶体振荡器、陶瓷谐振储能电路等；RC(电阻、电容)振荡器。一种是皮尔斯振荡器配置，适用于晶体振荡器和陶瓷谐振回路。另一种是简单的分立RC振荡器。基于晶体振荡器和陶瓷谐振电路的振荡器通常可以提供非常高的初始精度和低温度系数。RC振荡器可以快速启动且成本相对较低，但其精度通常在整个温度和工作电源电压范围内较差，该范围将在标称输出频率的5%至50%之间变化。然而，其性能受环境条件和电路元件选择的影响。应该认真对待振荡器电路。

元件选择和线路板布局。　　在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。具有高Q值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。上述大部分问题都可以通过使用振荡器模块避免。这些模块自带振荡器、提供低阻方波输出，并且能够在一定条件下保证运行。最常用的两种类型是晶振模块和集成RC振荡器（硅振荡器）。晶振模块提供与分立晶振相同的精度。硅振荡器的精度要比分立RC振荡器高，多数情况下能够提供与陶瓷谐振槽路相当的精度。选择振荡器时还需要考虑功耗。分立振荡器的功耗主要由反馈放大器的电源电流以及电路内部的电容值所决定。CMOS放大器功耗与工作频率成正比，可以表示为功率耗散电容值。比如，HC04反相器门电路的功率耗散电容值是90pF。在4MHz、5V电源下工作时，相当于1.8mA的电源电流。再加上20pF的晶振负载电容，整个电源电流为2.2mA。陶瓷谐振槽路一般具有较大的负载电容，相应地也需要更多的电流。相比之下，晶振模块一般需要电源电流为10mA~60mA。硅振荡器的电源电流取决于其类型与功能，范围可以从低频（固定）器件的几个微安到可编程器件的几个毫安。一种低功率的硅振荡器，如MAX7375，工作在4MHz时只需不到2mA的电流。在特定的应用场合优化时钟源需要综合考虑以下一些因素：精度、成本、功耗以及环境需求。　　晶振是控制CPU的时钟频率的,也就是产生高低电平的周期（产生一个高电平,和一个低电平为一个周期,）一般说来次频率越高,电脑在单位时间里处理的速度越快晶振本身并不产生振荡，但它会以一个固定的频率与外电路发生谐振，前提是外电路的振荡频率必须与晶振的固有振荡频率相一致，起码也要非常接近，否则电路将停振。关于测试，一般业余情况下用万用表测有电阻（指表针动）则已损坏（振荡频率很低的表针也会略摆，但马上归零），表针不动（电阻无穷大），有可能好，有可能引线开路。
