应变式压力变送器（气动压力变送器）

什么是应变片式压力变送器

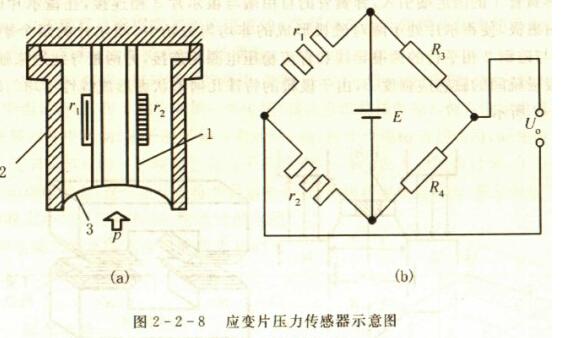

要回答这个问题，首先要明确变送器和传感器的区别。传感器是一次元件，直接接触被测变量，然后通过电压或电流的微小变化将变量传递给变送器，并对电信号进行处理和放大。应变式压力传感器：利用弹性材料的物理特性实现物理量转换的传感器。一般是将应变片粘贴在弹性元件上，一起变形，然后将变化后的电信号传输到变送器进行处理。

压力变送器的原理是什么？

压力变送器将压力信号传输到电子设备，然后在计算机上显示压力。其原理大致如下：水压的机械信号转换成电流(4-20mA)。这种电子信号在压力和电压或电流之间具有线性关系，并且通常是成比例的。因此，变送器输出的电压或电流随着压力的增加而增加，这就导致了压力与电压或电流之间的关系。压力变送器被测介质的两个压力引入高低压腔，低压腔的压力采用大气压或真空，作用在元件(即敏感元件)两侧的隔离膜片上。压力变送器由测量膜片和两侧绝缘片上的电极组成电容器。当两侧压力不一致时，测量膜片会发生位移，位移与压力差成正比，所以两侧电容不相等，通过振荡解调转换成与压力成正比的信号。

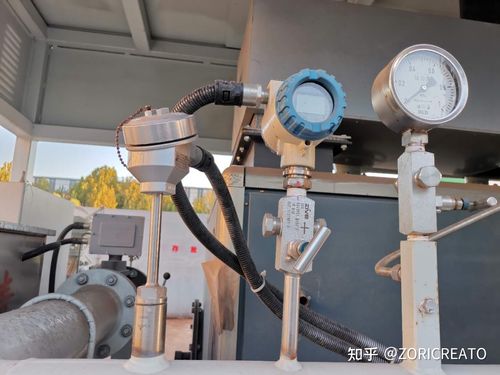

压力变送器原理及安装

压力变送器是一种将压力转换成电信号的仪器。标准输出信号一般为4 ~ 20mA或1 ~ 5V DC信号。可以测量压力、压差、绝对压力和负压。压力变送器的安装：1。压力传感器的正确安装方法：(1)用合适的仪器验证压力传感器在正常大气压和标准温度下的频率响应值。(2)验证压力传感器代码和相应频率响应信号的正确性。2.确定具体安装位置为了确定压力传感器的编号和具体安装位置，需要考虑充气网的各个充气段。(1)压力传感器必须沿电缆安装，最好安装在电缆接头处。(2)每根电缆至少装有四个压力传感器，靠近电话局的两个压力传感器之间的距离不应大于200米。(3)在每根电缆的始端和末端各安装一个。(4)每根电缆应安装一个分支点。如果两个分支点彼此靠近(小于100米)，则只能安装一个分支点。(5)电缆敷设方式改变时(架空和地下)应安装一根电缆。(6)对于没有分支的电缆，压力传感器的安装间距不应大于500m，压力传感器总数不应少于4个，因为屏障线的电缆程序是一致的。(7)为了确定压力传感器的故障点，除了在起点处安装压力传感器外，还应在距起点150~200m处安装一个。当然，在设计中，必须考虑经济和技术因素，不需要把压力传感器安装在不需要的地方。有关压力传感器的更多信息，请咨询迈克传感器有限公司，谢谢！
