智能功率模块（igbt模块）

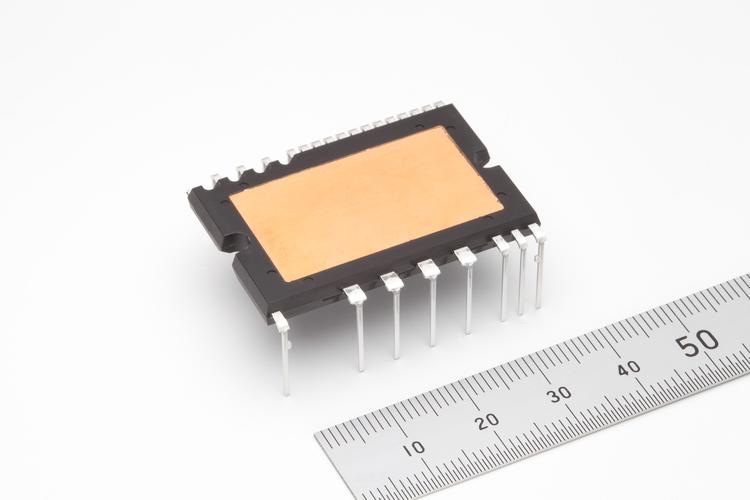

IPM是什么元器件？

智能功率模块是一种先进的功率开关器件，具有高电流密度、低饱和电压、耐高压的GTR(大功率晶体管)和高输入阻抗、高开关频率、低驱动功率的MOSFET的优点。IPM内置的驱动和保护电路使系统的硬件电路简单可靠，缩短了系统的开发时间，提高了故障时的自我保护能力。根据内部电源电路的配置，IPM可分为四种：H型(内部一个IGBT)、D型(内部两个IGBT)、C型(内部六个IGBT)、R型(内部七个IGBT)。小功率IPM采用多层环氧绝缘系统，中大功率IPM采用陶瓷绝缘。扩展的IPM由高速低功耗IGBT芯片和首选的门级驱动和保护电路组成。其中IGBT是GTR和MOSFET的结合，MOSFET驱动GTR，所以IGBT兼具两者的优点。IPM使用单个15V电源。如果电源电压低于12.5V，时间超过toff=10ms，就会发生欠压保护，闭锁栅极驱动电路，输出故障信号。温度传感器安装在靠近IGBT芯片的绝缘基板上。当IPM温度传感器检测到基板温度超过温度值时，发生过温保护，阻断栅极驱动电路并输出故障信号。参考来源：百度百科-IPM

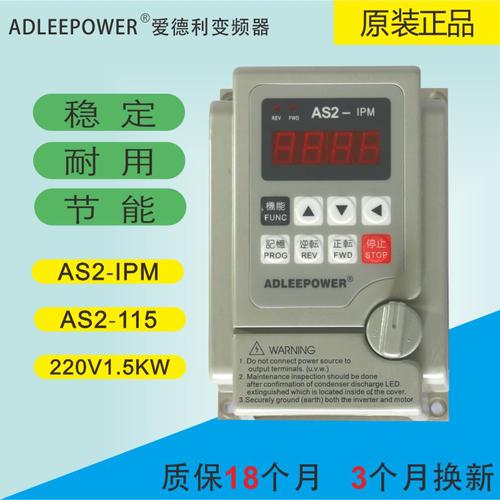

变频器上面的IPM是什么意思

IPM(Intelligent Power Mole)即智能功率模块，不仅集成了功率开关器件和驱动电路。而且还含有过压、过流、过热等故障检测电路，可以向CPU发送检测信号。它由高速低功耗芯片、优化的栅极驱动电路和快速保护电路组成。即使发生负载事故或使用不当，也能保证IPM本身不受损坏。通常，IPM使用IGBT作为功率开关元件，它是具有电流传感器和驱动电路的集成结构。

智能功率模块ipm的应用特点有哪些

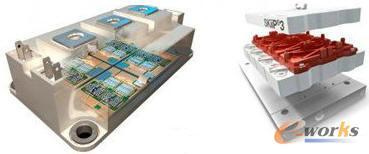

产品特点：(1)结构IPM由高速低功耗的IGBT芯片、优化的栅极驱动电路和快速保护电路组成。即该模块不仅集成了IGBT功率开关器件和驱动电路，还具有过流、过热等故障检测电路，即使发生负载短路或过热事故，也能保护IPM不受损坏。复杂的电气连接设计巧妙，布线合理，外形美观，体积小，结构紧凑。因此大大减少和缩短了连线，很好地解决了高速开关器件和驱动电路的分布参数，从而获得了更高的技术指标。同时也为用户安装带来了极大的便利。(3)由于产品采用功率半导体模块技术生产，基本依赖模具和自动化设备，人为因素干扰小，产品质量稳定。这种产品在材料成本、制造成本和生产规模上都有很大的优势。与其他形式的IPM相比，它具有很大的竞争力和市场优势。主电路采用进口IGBT方形芯片和先进的芯片支撑板，压降小，功耗低，效率高，节电效果好。采用(DCB)陶瓷覆铜板，独特的处理方法和特殊的焊接工艺，确保焊接层无空洞，导热性好。采用进口专用IC和SMD元件，智能控制能力大大提高，保证了驱动和控制电路的可靠性。模块内部填充进口高导热绝缘硅胶，满足主电路所有芯片的绝缘、防潮和导热要求。外部浇注环氧树脂，实现上下壳体的牢固连接，达到高防护强度和气密密封。主电路、控制电路、铜导热底板相互绝缘，绝缘耐压2500V(RMS)，确保人身安全。采用先进的开关电源制造技术，以独特的方法实现隔离输出，满足驱动电路的需要，保证人身安全。另外，控制端子与主电路电气隔离，方便实现模块间的任意串并联，为制造大功率控制设备创造了条件。(2)驱动和控制性能切换速度快。模块中的IGBT芯片均为高速型，驱动延迟小，所以切换速度快，损耗小。低功耗。模块中的IGBT导通电压低，开关速度快，因此功耗低。具有快速短路保护功能。该模块实时检测IGBT电流，当发生严重过流或直接短路时，IGBT将被软关断。具有过热保护功能。温度传感器安装在靠近IGBT芯片的绝缘基板上。当基板达到设定温度时，IPM模块的内部控制电路将关闭栅极驱动。具有门极驱动欠压闭锁功能。如果栅极驱动电压过低，并且IGBT进入放大区域，模块的内部控制电路将关闭栅极驱动。抗干扰能力强。优化后的栅极驱动与IGBT集成，布局合理，无外接驱动线。无需采取防静电措施。
