硅对称二端开关元件（组合开关的作用和符号）

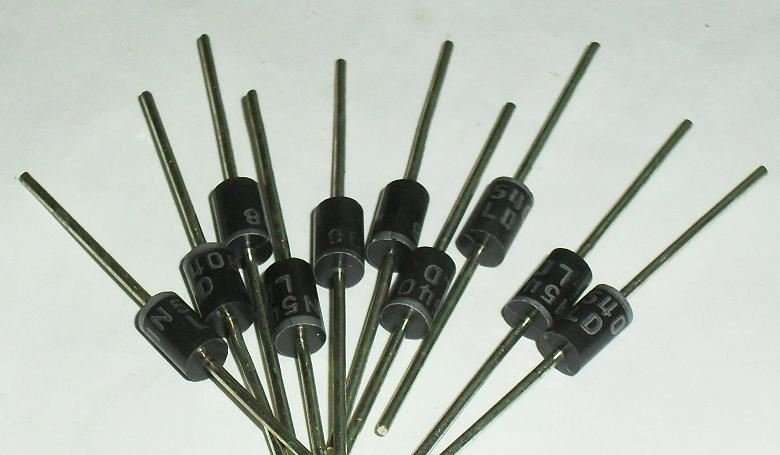

硅二极管作用是什么？

请参考以下信息：二极管的作用有：1。整流：利用二极管单向导通，将方向交替的交流电转换成单向脉冲直流电；2.开关：二极管在直流电压作用下电阻很小，处于导通状态，相当于一个接通的开关；在反向电压的作用下，电阻很大，处于断开状态，就像一个打开的开关。利用二极管的开关特性，可以形成各种逻辑电路。3.限制：二极管正向导通后，其正向压降基本保持不变(硅管为0.7V，锗管为0.3V)。利用这一特性，作为电路中的限幅器，可以将信号幅度限制在一定范围内。4.续流：在开关电源和继电器等感性负载的电感中起续流作用。5.检测：在收音机中起检测作用。6.可变电容：用于电视机调谐器。7.显示器：用于VCD、DVD、计算器等显示器上。8.稳压：齐纳二极管本质上是一个结型硅二极管，工作在反向击穿状态。在二极管的制造过程中，它具有低压击穿特性。稳压二极管的反向击穿电压恒定，在稳压电路中串联一个限流电阻，使得稳压管击穿后的电流不超过允许值，因此击穿状态可以持续很长时间而不被破坏。9.触发器：触发二极管也称DIAC，是一种对称的二端半导体器件，具有三层结构。通常用于触发双向晶闸管，并用于电路中的过压保护。

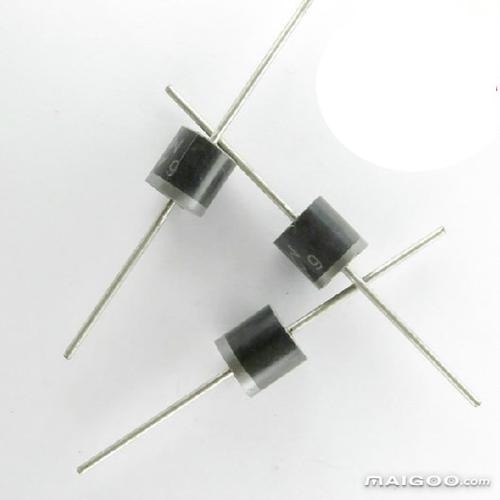

汽车用硅整流二极管特点？

二极管也叫晶体二极管，简称二极管。此外，还有早期的真空电子二极管；它是一种单向电流传导的电子器件。在电子元件中，有两个电极的装置只允许电流单向流动。许多应用使用它的整流功能。1.二极管的正向额定电流是多少？二极管的额定电流是二极管的主要标称值，比如5A/100V的二极管，5A是额定电流。通常，额定电流定义为二极管能通过的额定平均电流。但是测试前有一部分是方波，也就是可以通过一个平均值为5A的方波电流。一些测试必须在DC的前提下进行，即DC电流可以通过5A。理论上，对于硅二极管来说，以方波为测试条件的二极管可以通过更大的DC电流，因为相同平均电流的方波会比DC电流给二极管带来更大的损耗。那么，5A的二极管能通过5A的电流吗？不一定，这个和温度有关。当你的散热条件不够好时，二极管能通过的电流会受到结温的限制。2.二极管的反向额定电压是多少？二极管反向关断时，能承受一定的背压，所以能承受的最高背压是额定电压。例如，5A/100V二极管的额定反向电压为100V。虽然，所有的二极管厂家都会留有一定的余量，100V的二极管一般用110V是没有任何问题的，但是不建议这么用，因为如果超过额定值，厂家就不保证其可靠性了。如果出了问题，那就是你的问题。而且很多电源设计公司，为了保证可靠性，会减少设计。3.二极管的正向冲击电流是多少？当电源打开或处于其他瞬态条件下时，二极管需要能够承受大的冲击电流而不被损坏。当然，这种冲击电流应该是非重复的或者具有长的间隔。通常，二极管的数据手册中定义了这种浪涌电流，其测试条件通常是单一波形的浪涌电流，例如单一正弦波或方波。其现值往往能达到几百。4.二极管的正向导通压降是多少？当二极管正向导通时，电流流过时会产生压降。这个电压降与正向电流和温度有关。通常，硅二极管的电流越大，压降越大。温度越高，压降越小。但是，碳化硅二极管的温度越高，压降越大。5.二极管的反向漏电流是多少？二极管反向关断时，并不完全理想。当受到背压时，一些微小的电流会从阴极泄漏到阳极。这个电流通常很小，背压越高漏电流越大，温度越高漏电流越大。大漏电流会带来很大的损耗，尤其是在高压应用中。6.二极管的反向恢复时间和反向恢复电流是多少？是这个二极管的一个重要指标，所谓的快恢复和慢恢复二极管都是基于它。当二极管从正向偏置切换到反向偏置时，会有较大的反向恢复电流从阴极流向阳极，反向电流先上升到峰值，然后下降到零。那么上升和下降时间就是反向恢复时间，峰值电流就是反向恢复电流。在这种高频应用中，会带来很大的损耗。然而，当电流和二极管关断时，反向恢复时间与正向电流的下降率正相关。要解决这个问题，一是使用恢复时间更快的二极管，二是通过ZCS关断二极管。7.什么是软恢复二极管？二极管在反向恢复时，反向电流下降缓慢，称为软恢复二极管。软恢复有利于降低电磁干扰。8.二极管正向导通时的瞬态过程是怎样的？对于二极管的瞬态过程，反向恢复特性通常更受关注。但其实二极管从反向偏转到正向导通的过程也是值得注意的。二极管刚导通时，正向压降会先上升到一个最大值，然后下降到一个稳态值。并且该最大值随着di/dt的增加而增加。

也就是说，当二极管带导通时，会产生一个正的峰值电压，该电压高于稳态电压。快恢复管的正峰值电压比较小，慢恢复管会很严重。9.什么是碳化硅二极管？通常我们基本都用硅基二极管，但是最近最流行的碳化硅二极管是碳化硅基二极管。目前常见的肖特基碳化硅二极管多为高压，其优点：反向恢复特性非常好，堪比肖特基硅二极管。但是它可以是高压二极管。在PFC中得到了广泛的应用，缺点：正向导通压降比较大。与硅二极管的另一个区别是，它的导通压降随着温度的升高而增大。早期的碳化硅二极管，以及小冲击电流都是可靠的。

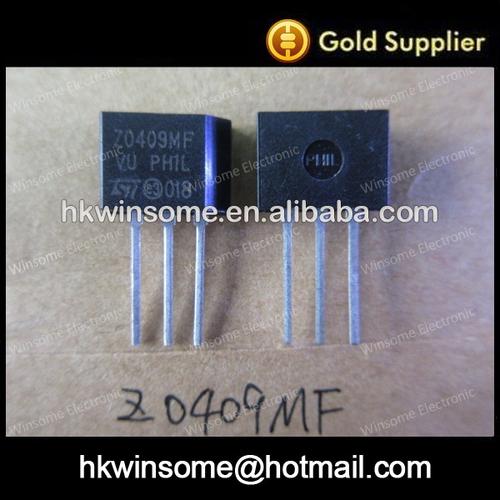

Z0409MF是一种什么元器件啊

Z0409MF双向可控硅管。“双向可控硅”：是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。双向可控硅可被认为是一对反并联连接的普通可控硅的集成，工作原理与普通单向可控硅相同。双向可控硅有两个主电极T1和T2， 一个门极G， 门极使器件在主电极的正反两个方向均可触发导通，所以双向可控硅在第1和第3象限有对称的伏安特性。双向可控硅门极加正、负触发脉冲都能使管子触发导通，因此有四种触发方式。双向可控硅应用为正常使用双向可控硅，需定量掌握其主要参数，对双向可控硅进行适当选用并采取相应措施以达到各参数的要求。
