二端交流开关元件（pnp做开关电路）

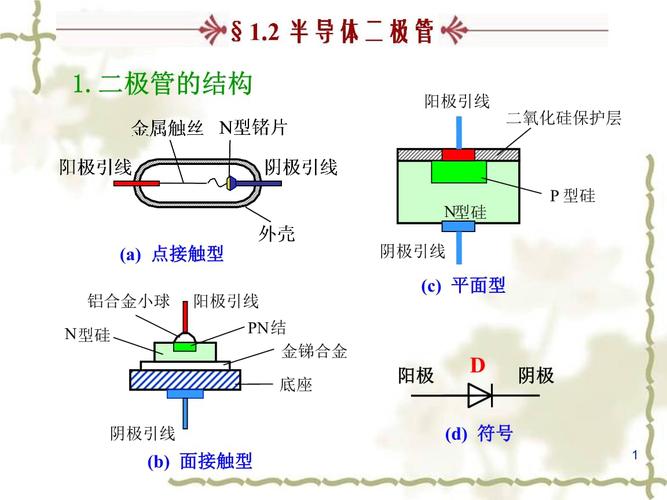

二极管 分类

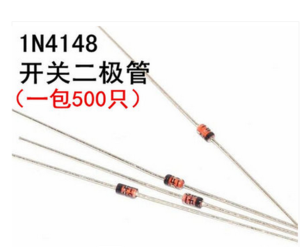

1.整流二极管利用二极管单向导通，可以将交变方向的交流电转变为单一方向的脉动直流电。第二，检波二极管是一种检测叠加在高频再波上的低频信号的器件。它具有较高的检测频率和良好的频率特性，在无线电中起检测作用。三。开关二极管因为半导体二极管在正向偏压下具有小的导通电阻，而在施加反向偏压时具有大的截止电阻，所以可以利用半导体二极管的单向导电性来接通和关断开关电路中的电流。四。稳压二极管稳压二极管又称齐纳二极管，是利用PN结反向击穿时电压不随电流变化的特性来达到稳压的目的，所以它在电路中的作用就是稳压。五、快恢复二极管(FRD)这是一种新型的半导体二极管，开关特性好，反向恢复时间短。它常用作高频开关电源中的整流二极管。开关电源供电的彩电等家用电器的整流二极管通常就是这种二极管，而不是普通的整流二极管，否则电器可能无法正常工作。肖特基二极管(SBD)肖特基二极管又称肖特基势垒二极管，是一种低功耗、大电流、超高速的半导体器件。其反向恢复时间极短(小至几纳秒)，正向导通压降仅为0.4V左右，整流电流可达几千安培。这些出色的特性是快速恢复二极管无法比拟的。七。瞬态电压抑制二极管简称TVS管，是在稳压管技术基础上发展起来的半导体器件。当灯管两端电压高于额定值时，它会瞬间导通，两端电阻会以非常高的速度由高阻变为低阻，从而吸收巨大的电流，将灯管两端电压箝位在预定值。这种二极管主要用于快速过压保护电路。发光二极管由磷化镓、磷化镓等半导体材料制成。这种二极管不仅具有单向导电性，还能将电能转化为光能。它的发光颜色主要由制造灯管的材料和所含杂质的种类决定。目前主要颜色有蓝、绿、黄、红、橙、白等。九。雪崩二极管雪崩二极管是在稳压技术基础上发展起来的微波功率器件。在外加电压的作用下能产生高频振荡。用于长波通讯、雷达、战术导弹、遥控、遥测等设备。十、双向触发二极管双向触发二极管，也称为双端交流器件(DIAC)，是一种硅双向电压触发开关器件。当施加在双向触发二极管上的电压超过其击穿电压时，它会导通，并且导通会持续到电流中断或降至器件的最小保持电流，然后才能再次关断。这种二极管通常用于过压保护电路、移相电路、晶闸管触发电路和定时电路。XI。变容二极管变容二极管，简称VCD，是一种利用反向偏置来改变PN结电容的特殊半导体器件。它相当于一个容量可变的电容器。它的两个电极之间的PN结的电容随着施加到变容二极管两端的反向电压而变化。这种二极管主要用于彩电的调谐电路(如彩电的调谐器)中，作为可控制的自动微调电容。

双向二极管和二极管交流开关管

双向二极管，也叫DIAC，与双向晶闸管同时问世。由于结构简单，价格低廉，常被用来触发双向晶闸管，构成过压保护电路和定时器。双向晶闸管是一种三层对称二端半导体器件，可以等效为基极开路、发射极和集电极对称的NPN晶体管。正反向伏安特性完全对称。当器件两端的电压V小于正向翻转电压V(BO)时，它显示高阻抗状态；当v & gtv (bo)，则进入负阻区。同样，当V超过反向翻转电压V(BR)时，电子管也能进入负阻区。转折电压的对称性表示为byV(B)、V(B=V(BO)-V(BR)、andv(b)& lt；一般需要2V。双向二极管的耐压[V(BO)]大致可以分为三个等级：20 ~ 60V，100~150V，200~250V。因为图片不好转贴，可以打开：http://www.dqdq.net/Article/ShowArticle.asp? ArticleID=1220

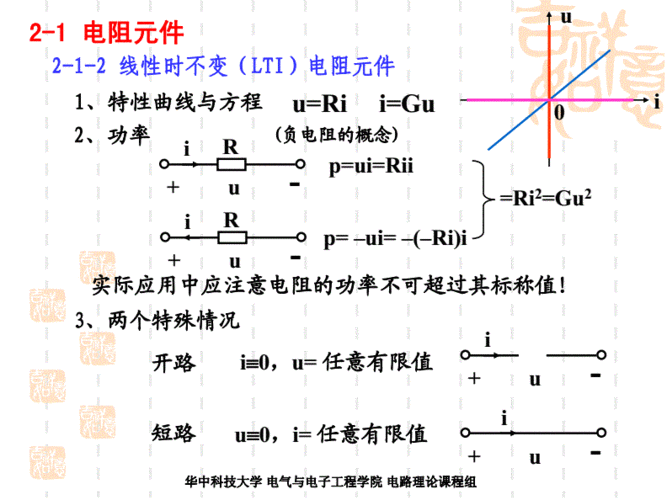

什么是二端元件？二端元件包括哪些？

在电路模型中，理想元件的端子由“理想导线”连接。根据元件外接端子的数量，理想电路元件可分为二端、三端和四端元件。(电路教科书，第8页)
