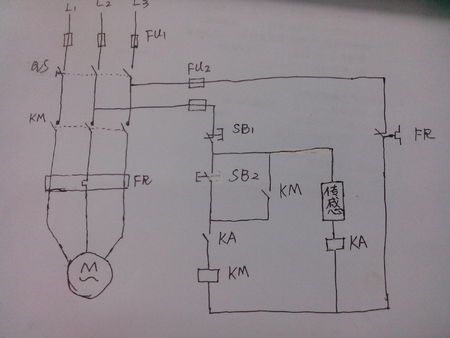

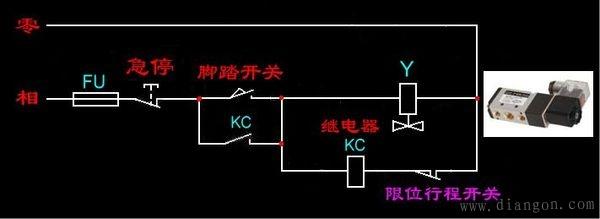

控制盘用继电器（继电器控制电机启停）

继电器（relay）是什么设备？在电路中是作什么用的？

继电器(英文名：Relay)是一种电气控制装置，是在输入量(励磁量)的变化满足规定要求时，使被控量在电气输出回路中按预定的步长变化的电器。它具有控制系统(也称输入回路)和被控系统(也称输出回路)之间的交互关系。通常用于自动控制电路中，实际上是一种用小电流控制大电流运行的“自动开关”。从而起到自动调节、安全保护、电路转换等作用。继电器是一种具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通信、自动控制、机电一体化和电力电子设备中。它是最重要的控制元素之一。一般继电器都有感应机构(输入部件)，可以反映某些输入变量(如电流、电压、功率、阻抗、频率、温度、压力、速度、光线等。);有一个执行机构(输出部分)，可以实现被控电路的“开”和“关”控制；在继电器的输入部分和输出部分之间，还有一个中间机构(驱动部分)，用于耦合和隔离输入量，功能处理和驱动输出部分。-武汉高压断路器gdjb-1200继电保护测试仪/二次电流注入测试仪

一般的控制盘有哪两种线路？

继电器逻辑控制，PLC程序控制。PLC控制系统是在传统顺序控制器的基础上，引入微电子技术、计算机技术、自动控制技术和通信技术而形成的新一代工业控制装置。其目的是取代继电器、执行逻辑、定时和计数等顺序控制功能，建立一个灵活的遥控系统。具有通用性强、使用方便、适应性广、可靠性高、抗干扰能力强、编程简单等特点。PLC内部工作模式一般是循环扫描，部分大中型PLC增加了中断工作模式。用户调试用户程序时，通过编程器将程序写入PLC内存，同时将现场输入信号和受控执行机构连接到输入模块的输入端和输出模块的输出端，然后选择PLC工作模式作为运行模式，PLC根据用户程序完成后续工作。PLC执行过程框图。在工作过程中，PLC主要完成六个模块的处理。继电器控制系统一般由主电器、接触器、继电器和导体组成，可视为电磁开关。电压施加到线圈上，产生磁场，闭合继电器的触点。触点被视为开关，它允许电流流动，从而闭合主电路。在继电器控制系统中，为完成一项控制任务，各种输入设备(按钮、控制开关、限位开关、传感器等。)需要连接一定的由若干中间继电器、时间继电器、计数继电器等组成的逻辑控制电路。然后用输出设备(悬链线、电磁阀等执行机构)来控制被控对象的动作或操作。这个控制系统称为布线控制系统，实现的逻辑称为布线逻辑。在该控制系统中，控制要求的改变或修改必须通过改变控制电路的硬接线来完成。因此，虽然其结构简单易懂，长期以来在工业控制领域得到了广泛的应用，但设备体积大、动作慢、功能单一、接线复杂、通用性和灵活性差，已经越来越不能适应现代生产中复杂多变的生产过程和工艺。PLC的梯形图与传统的继电器控制系统非常相似，信号的输入/输出形式和控制功能基本相同。它们的区别主要有：(1)控制逻辑3354继电器控制逻辑采用硬线逻辑，由继电器机械触点和时间继电器串联或并联组成。其布线复杂、体积大、功耗高、故障率高、灵活性和扩展性差。而PLC采用内存逻辑，其控制逻辑由程序存储在内存中，具有很好的灵活性和扩展性。(2)工作模式3354。继电器控制电路中的所有继电器同时受到控制，属于并联工作模式。在PLC的控制逻辑中，内部所有器件都处于周期性循环扫描的过程中，各种逻辑和数值输出的结果都是按照程序中的顺序进行计算的，所以属于串行工作模式。(3)可靠性和可维护性3354继电器控制逻辑采用大量机械触点，连接多，可靠性和可维护性差。PLC采用微电子技术，大量的开关动作由无触点半导体电路完成。PLC还具有自检和监控功能，具有良好的可靠性和可维护性。(4)控制速度——继电器控制逻辑依靠触点的机械动作来实现控制，工作频率低，机械触点抖动小。PLC由程序指令控制的半导体电路控制，属于无触点控制，速度极快，无抖动。(5)定时控制3354继电器控制逻辑采用时间继电器进行时间控制。时间继电器存在计时精度低、计时范围窄、易受环境湿度和温度变化影响、时间调整困难等问题。

采用PLC半导体集成电路作为定时器，时基脉冲由晶体振荡器产生，精度高，计时时间不受环境影响，计时范围宽，调整时间方便。(6)设计与施工3354继电器控制逻辑用于完成一项工程，其设计、施工、调试必须依次进行，周期长，修改难度大。用PLC完成一个控制项目时，系统设计完成后，现场施工和控制逻辑的设计可以同时进行，周期短，调试修改方便。

中间继电器的作用是什么？用在什么电路中。

中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。 在工业控制线路和现在的家用电器控制线路中，常常会有中间继电器存在，对于不同的控制线路，中间继电器的作用有所不同，其在线路中的作用常见的有以下几种。 1.代替小型接触器 中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。 2．增加接点数量 这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。 3．增加接点容量 我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。而是在控制线路中使用中间继电器，通过中间继电器来控制其他负载，达到扩大控制容量的目的。 4．转换接点类型 在工业控制线路中，常常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本身所带的常闭接点已经用完，无法完成控制任务。这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，达到所需要的控制目的。如 5．用作开关 在一些控制线路中，一些电器元件的通断常常使用中间继电器，用其接点的开闭来控制，例如如彩电或显示器中常见的自动消磁电路，三极管控制中间继电器的通断，从而达到控制消磁线圈通断的作用。 6．转换电压 7．消除电路中的干扰 在工业控制或计算机控制线路中，虽然有各种各样的干扰抑制措施，但干扰现象还是或多或少地存在着
