继电器输入模块（继电器工作原理）

继电器模组（模块）有什么作用？

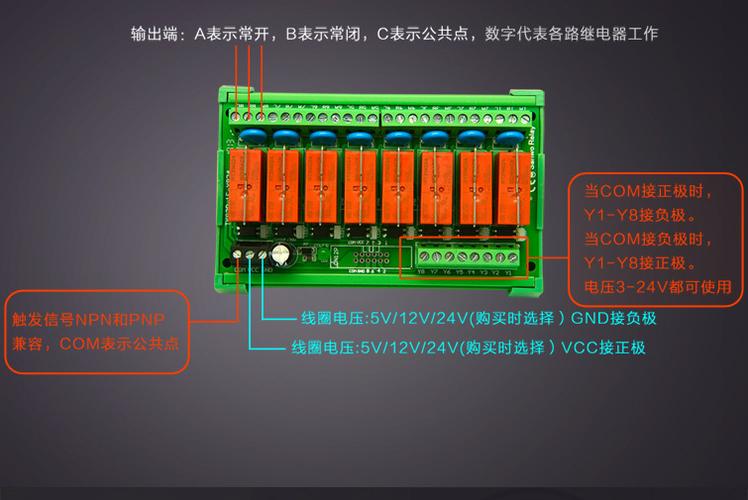

继电器模块将单个小功率继电器集成并系列化在电控柜中，减少了中间布线环节，提高了产品的性能。产品符合小型化、集成化的发展趋势，是原有单继电器的更新换代产品。另外，产品可以根据不同的数控系统进行设计，可以更好地满足现代数控机床的需求。每个继电器都配有一个动作指示器；继电器线圈的两端都装有续流保护二极管。继电器可选触点保护：二极管保护电路、快速熔断器、阻容吸收；接触电流可以选择：10A或15A(放大器6A)。触点保护电路选择：快熔保护，RC阻容吸收，二极管。控制电路中使用的继电器大多是电磁继电器。电磁继电器具有结构简单、价格低廉、使用维护方便、触点容量小(一般在SA以下)、触点数量多、无主辅、无灭弧装置、体积小、动作快速准确、控制灵敏可靠等特点。广泛应用于低压控制系统。常用的电磁继电器有电流继电器、电压继电器、中间继电器和各种小型通用继电器。电磁继电器的结构和工作原理与接触器相似，主要由电磁机构和触点组成。电磁继电器有两种：DC和交流。电压或电流被施加到线圈的两端以产生电磁力。当电磁力大于弹簧的反作用力时，衔铁被吸引，使常开触点和常闭触点动作。当线圈的电压或电流下降或消失时，衔铁被释放，触点复位。时间继电器用于控制电路中的时间控制。有很多种，按其工作原理可分为电磁式、空气阻尼式、电动式和电子式，按延时方式可分为通电延时式和断电延时式。空气阻尼时间继电器利用空气阻尼原理获得时间延迟。它由电磁机构、延时机构和接触系统组成。电磁机构为直动式双E形铁芯，接触系统采用I-X5微动开关，延时机构采用气囊阻尼器。参考来源：百度百科-接力

plc输入继电器作用是什么？有那些特点

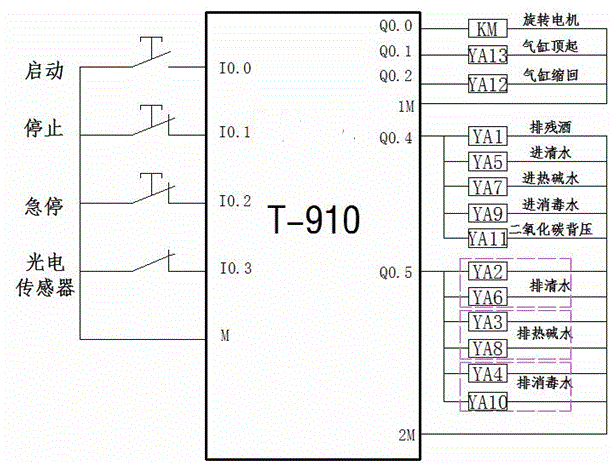

PLC的输入继电器也叫输入模块，是PLC与工业生产设备的接口。现场信号，如按钮开关、行程开关、限位开关和各种传感器输出的开关量应通过输入模块发送到PLC。输入模块的作用是通过光电耦合器，即输入继电器，读取并存储输入图像寄存器中外部信号的状态。在梯形图和指令表中看不到和用不到输入继电器的线圈，只能看到输入继电器的常开或常闭触点。可以无限制地使用输入继电器的常开或常闭触点。

输入输出模块和继电器怎么接线可控制强切电源

输入模块连接到继电器，继电器连接到控制电源以控制高压。
