积层电感器（为什么要进行层积处理）

简述电感器的应用范围、结构、类型。

参考百度百科主要类型一、小型固定电感：小型固定电感通常用漆包线直接缠绕在磁芯上，主要用于滤波、振荡、陷波、延时等电路中。它有密封和非密封包装形式，两种形式都有垂直和水平的外部结构。1.立式密封固定电感立式密封固定电感采用同向引脚，有LG、LG2等国产系列电感。其电感范围为0.1-2200 h(直接标注在外壳上)，额定工作电流为0.05—1.6A，误差范围为5%-10%。有进口TDK系列色标电感，其电感用色点标注在电感表面。2.卧式密封固定感应器卧式密封固定感应器采用轴销，国产有LG1、LGA、LGX系列。LG1系列电感的电感范围为0.1-22000 h(直接标注在外壳上)，额定工作电流为0.05—1.6A，误差范围为5%-10%。LGA系列电感为超小型结构，外形类似1/2W色环电阻，电感范围0.22-100h(用色环标注在外壳上)，额定电流0.09—0.4A Lg系列色标电感也是小型封装结构，电感范围0.1-10000h，客户电流50mA、150mA、300mA、1.6A A. 2。可调电感常用的可调电感有晶体管收音机振荡线圈、电视线路振荡线圈、线路线性线圈、中频陷波线圈、音频补偿线圈、阻波线圈等。电感器的结构一般由骨架、绕组、屏蔽、封装材料、磁感应线圈、磁芯或铁芯等组成。小电感的应用范围广泛，在手机、数字机顶盒、蓝牙耳机、液晶电视、汽车电子、工控电感等。该小电感广泛应用于手机、数字机顶盒、蓝牙耳机、液晶电视、汽车电子、工业控制等领域，市场潜力巨大。就片式电感而言，2007年市场需求达到3000多亿片，价值约300亿元。随着市场的不断细分，各种针对特定应用领域的小型电感逐渐出现。在数据系统和工业电子的应用中，负载点电源的需求大大增加，这为大功率、小尺寸的电感带来了发展机遇。TDKMLK1005S3N9S、MLF1608A100KT等多层电感广泛应用于高频环境，市场销量良好。用于蓝牙耳机、无线网卡等带通滤波器以及平衡/不平衡变压器的TDKHHM1517和HHM1520也有广阔的市场前景。

贴片电感常用规格有哪些

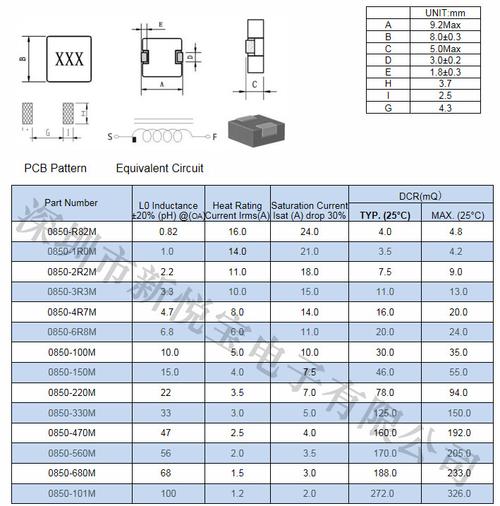

片式电感的种类很多，有片式功率电感、片式屏蔽电感、叠层电感、NR磁胶电感等。1.贴片功率电感贴片功率电感又叫贴片电感和大功率电感。这种电感具有高功率、高饱和电流、低阻抗和小型化的特点。比如电源电路和一些要求大功率小体积的场合，常用的型号有CKO32，CKO43，CKO52，CKO53，CKO54，CKO73，CKO75，CKO104，CKO105。2.贴片屏蔽电感贴片屏蔽电感这类贴片电感主要是电流大，DC电阻低，抗干扰能力强。主体上增加了一个护罩。常用的型号有CKCH73、CKCH74、CKCH105、CKCH124、CKCH127和CKCH129。3.叠层电感又称叠片电感，常用于0402、0603、0805、1206。它们的特点是低功耗、闭路、无交互干扰，适合高密度安装和信号处理。4.NR磁胶电感NR磁胶电感又称NR电感，其特点是：电极直接金属化在铁氧体磁芯上，抗跌落冲击能力强，经久耐用；闭合磁路结构设计，漏磁少，抗电磁干扰能力强。常用的型号有CS252010、CS252012、CS3010、CS3015、CS4020、CS4030、CS5020、CS5040、CS6028、CS6045、CS8040等。扩展信息：SMD电感又叫功率电感、大电流电感、表贴大功率电感。功率贴片电感具有小型化、高质量、高储能、低电阻的特点，分为有磁屏蔽和无磁屏蔽两种。它们主要由磁芯和铜线组成，在电路中主要起滤波和振荡作用。产品广泛应用于数码产品、PDA、笔记本电脑、手机、网络通讯、显卡、液晶背光、电源模块、汽车电子、安防产品、办公自动化、家用电器、对讲机、电子玩具、运动器材和医疗器械等。片式电感主要有四种类型，即绕线型、叠层型、编织型和薄膜片式电感。常用的有两种类型：卷绕式和层叠式。前者是传统绕线电感器小型化的产物；后者采用多层印刷技术和叠层生产技术制作而成，体积小于绕片式电感，是电感元器件领域重点开发的产品。来源：百度百科-贴片电感

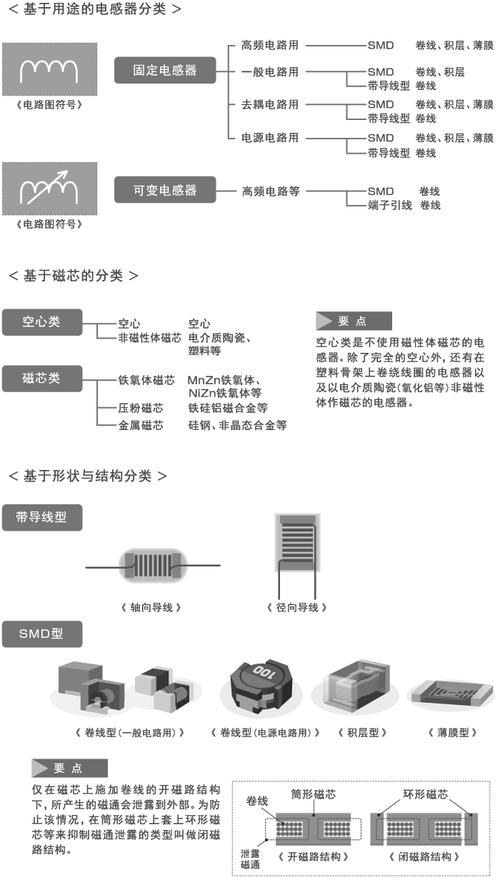

什么是电感器，怎么分类？？

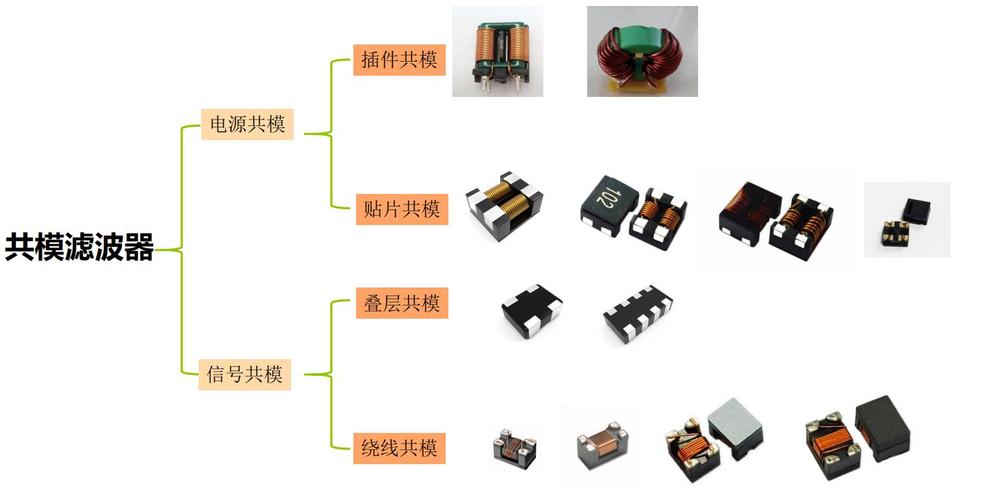

电感的定义：交流电流会产生磁场，变化的磁场会感应出电流。其线性关系的比例称为电感。电感分为：电源管理、信号处理和消除噪声。电源管理分为贴片电源电感和DIP电源电感。信号处理分为SMD多层电感和DIP电感。消噪类分为：SMDDIP共模扼流圈，差模噪声阻抗。差分噪声阻抗分为SMD叠层磁珠和DIP磁珠。
