带开关电位器（电位器电路图怎么画）

带开关电位器图形符号怎么画？？？

1.进入multisim主界面，直接选择图标按钮。2.接下来，您需要单击BASIC_VIRTUAL。3.你会发现电位计并选择跳跃。4.此时根据实际情况点击对应的电阻值。5.如果没有问题，确定一下。6.这样得到相关元件后，就可以画出带开关的电位器的图形符号了。

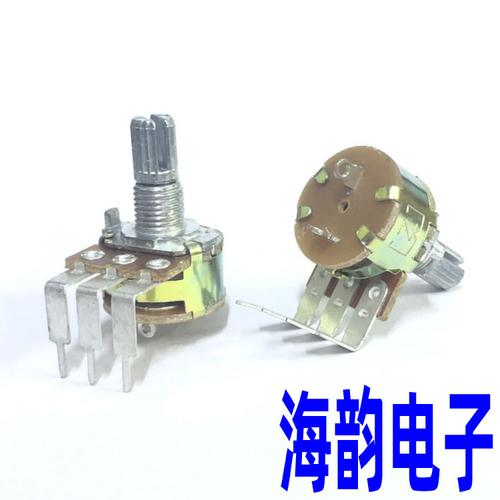

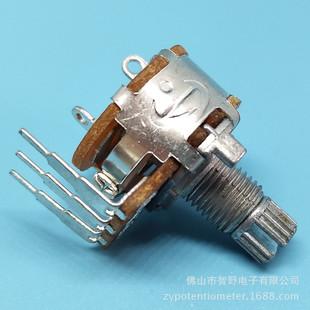

5个引脚的开关电位器怎么接线啊

五针开关电位器的接线方法：电位器的中心线与电位器的一根线和一根开关线短路后接电源的一极，电位器剩余的一根线和另一根开关线与电路中的灯泡串联。两边的引脚是电阻固定的，中间是滑动触点，所以可以在0K-nK之间变化，可以根据电路的要求单独连接。三脚可调电阻两侧的两只脚是电阻的两端，中间的脚是活动连接点。测量两边的两脚就是整个电阻的值。中足和任一足的阻力值取决于旋转角度。举个例子，你有一个50K的电位器，两边两脚的电阻值就是50K。当你测量中间脚和两侧脚的电阻值时，取决于旋钮的位置。如果转到中间位置，中间脚和两侧脚的电阻值都是25K。如果继续转动，电阻值也会发生变化。如果它变小，另一边就会变大。该装置的功能是可以逐渐改变与其串联的电器的电流和电压，还可以起到保护电器的作用。在实验中，它还起到了获取多组值的作用。由于可变电阻的结构和使用，故障率明显高于普通电阻。可变电阻通常用于小信号电路，大信号可变电阻也用于电子管放大器等少数场合。

什么叫开关电位器？这种电位器跟普通电位器有什么区别？

只多了一个开关，具体应用就是便携收音机的开关和音量控制的集成。
