蜂鸣器（有源蜂鸣器原理图）

蜂鸣器干什么的

蜂鸣器是一种集成结构的电子发声器，由DC电压供电，广泛应用于电脑、打印机、复印机、报警器、电子玩具、汽车电子设备、电话、定时器等电子产品中作为发声装置。蜂鸣器主要分为压电蜂鸣器和电磁蜂鸣器两种。在蜂鸣器电路中使用字母“H”或“HA”(旧标准使用FM、ZZG、LB、JD等。).应用蜂鸣器(英文Buzzer)是一种集成结构的电子蜂鸣器，属于电子元器件的一种，由DC电压或交流电压供电。广泛应用于计算机行业(主板蜂鸣器、机箱蜂鸣器、电脑蜂鸣器)、打印机(控制面板蜂鸣器)、复印机、报警器行业(报警蜂鸣器、蜂鸣器)、电子玩具(音乐蜂鸣器)、农业、汽车电子设备行业(汽车蜂鸣器、倒车蜂鸣器、汽车蜂鸣器、摩托车蜂鸣器)、电话(环境蜂鸣器)、定时器、空调、医疗器械等电声行业。环境监测。如何选择种类繁多的蜂鸣器，你需要知道几个参数(电压、电流、驱动方式、大小、连接/固定方式)，更重要的是想要的声音(声压、频率)。电磁蜂鸣器工作电压3360，【4】1.5 ~ 24V，3V ~ 220v压电蜂鸣器可行，但一般推荐压电蜂鸣器。得到一个响亮的声音。电磁式的电流消耗根据电压的不同从几十毫安到几百毫安不等，而压电式省电很多，几毫安就能正常工作，而蜂鸣器启动时需要瞬间消耗三倍左右的电流。3360蜂鸣器的驱动方式是自激式的，只要接通直流电(DC)就能发声，因为驱动电路内置在蜂鸣器里。由于作用原理的不同，电磁式蜂鸣器要用1/2方波驱动，压电式蜂鸣器要用方波驱动，才能有好的声音输出。大小：蜂鸣器的大小会影响音量和频率。电磁蜂鸣器最小7mm到最大25mm，压电蜂鸣器最小12mm到50mm以上。连接方法3360通常与DIP和Wire一起使用。SMD(贴片)，大尺寸压电蜂鸣器，锁紧螺丝。声压：蜂鸣器经常在10cm的距离测试，距离增加一倍会衰减6dB，而距离增加一倍会增加6dB。电磁蜂鸣器可以达到85dB/10cm的水平，压电蜂鸣器可以做得很响。常见的报警器多由压电蜂鸣器制成。注意蜂鸣器不能作为晶体接收器使用，因为蜂鸣器内部有振荡电路，通电后会驱动内部的微型喇叭发出蜂鸣声。蜂鸣器不仅仅是一个小喇叭。此外，还有两种蜂鸣器。一种是内置振荡器的；一种是需要外接振荡器，也就是普通的微型音箱。没有振荡器的那个，也不能用，因为它的电阻一般在32欧姆左右，也有8欧姆或者16欧姆的。这些是低阻抗的，所以不能用。如果没有高阻抗耳机，也可以用电源变压器，一般是6V或者12V。功率大概在3到5W，因为那个变压器的初级线径很细，匝数多，阻抗也大。目的是使负载获得良好的阻抗匹配，负载获得最大功率。使用方法如下：将变压器的初级(接220V的绕组)接到原来接高阻抗耳机的地方；拿起你的普通耳机就好了。

“蜂鸣器”是什么

蜂鸣器是一种集成结构的电子发声器，由DC电压供电，广泛应用于电脑、打印机、复印机、报警器、电子玩具、汽车电子设备、电话、定时器等电子产品中作为发声装置。蜂鸣器主要分为压电蜂鸣器和电磁蜂鸣器两种。在蜂鸣器电路中使用字母“H”或“HA”(旧标准使用FM、ZZG、LB、JD等。).中文名：蜂鸣器产品属性：集成电子蜂鸣器产品用途：用于电脑、打印机、定时器产品类别：有源蜂鸣器和无源蜂鸣器结构原理：电磁线圈和磁铁周期性振动发声驱动电路：三极管是用来放大电流1。压电蜂鸣器压电蜂鸣器主要由多谐振荡器、压电蜂鸣器、阻抗匹配器、谐振盒、外壳等组成。一些压电蜂鸣器的外壳上也装有发光二极管。多谐振荡器由晶体管或集成电路组成。接通电源(1.5~15V DC工作电压)，多谐振荡器振动，输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣器发声。压电蜂鸣器由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。陶瓷片两面镀上银电极，极化老化，再与黄铜片或不锈钢片粘合。2.电磁蜂鸣器电磁蜂鸣器由振荡器、电磁线圈、磁铁、膜片和外壳组成。接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。在电磁线圈和磁铁的相互作用下，膜片周期性振动。制造工艺(1)准备电磁铁M:将100匝导线绕在一个长约6 cm的铁螺栓上，导线末端留5 cm作为引线，用透明胶带粘上线圈，防止线圈松动，然后用胶带粘在一个盒子上，完成电磁铁。(2)弹片P的准备：从锡罐上切下一根约2厘米宽的长铁片，弯成直角，将电磁铁的一根引线连接到弹片上，然后用胶带将弹片粘在板子上。(3)用回形针制作触点Q，回形针垫上一本书，用胶带粘住引出一根导线，如图连接电路。(4)调整M和P之间的距离(通过移动盒子)，使电磁铁能吸引弹片，调整触点和弹片之间的距离，使它们刚好接触，通电后能听到蜂鸣声。3分类教你区分主动蜂鸣器和被动蜂鸣器。从图A和图B的外观上看，两个蜂鸣器看起来是一样的，但是仔细看，两个蜂鸣器的高度略有不同。主动蜂鸣器A的高度为9mm，被动蜂鸣器B的高度为8mm。诸如

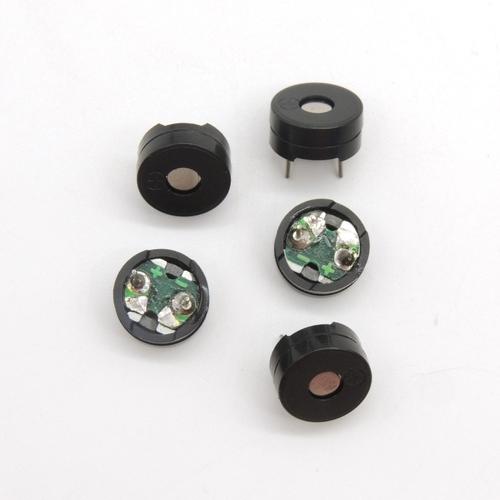

两种蜂鸣器的引脚都朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。迸一步判断有源蜂鸣器和无源蜂鸣器，还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器 "-"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。有源蜂鸣器与无源蜂鸣器的区别：注意：这里的“源”不是指电源，而是指震荡源。也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫；而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K-5K的方波去驱动它有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。无源蜂鸣器的优点是：1. 便宜2. 声音频率可控，可以做出“多来米发索拉西”的效果3. 在一些特例中，可以和LED复用一个控制口有源蜂鸣器的优点是：程序控制方便。详见：http://ke..com/link?url=erJijxIjD2SPz1mIcCwEXVmXg1StryYStZL9iQcwRqPSNkonWAccXorDxiciG_JBs9jtvXfjX8bb7vC4PpnU8_

蜂鸣器种类有哪些？

蜂鸣器是一种一体化结构的电子讯响器，主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。蜂鸣器在电路中用字母“h”或“ha”（旧标准用“fm”、“lb”、“jd”等）表示。1.从结构上区分（1）．压电式蜂鸣器 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。　　多谐振荡器由晶体管或集成电路构成。当接通电源后（1.5~15v直流工作电压）,多谐振荡器起振,输出1.5~2.5khz的音频信号，阻抗匹配器推动压电蜂鸣片发声。　　压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。（2）．电磁式蜂鸣器 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。　　接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。2.区分有源蜂鸣器和无源蜂鸣器　　现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。有源蜂鸣器和无源蜂鸣器的外观如图a、b所示。 两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。如将两种蜂鸣器的引脚郡朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。　　迸一步判断有源蜂鸣器和无源蜂鸣器，还可以用万用表电阻档rxl档测试:用黑表笔接蜂鸣器 "+"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8ω(或16ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。　　有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
