纸介电容器（简单的振荡电路图）

常用电容器的类型和特点

电容器是电子设备中常用的电子元件。这里简单介绍几种常用电容的结构和特性，供大家参考。1.铝电解电容器：由一个铝圆筒作为负极，内充液体电解质，插入一根弯曲的铝条作为正极。还需要用DC电压处理，阳极板上形成一层氧化膜作为介质。其特点是容量大、泄漏大、稳定性差、正负极性，适用于电力滤波器或低频电路。使用时，正负极不能接反。2.钽铌电解电容器：以钽或铌为正极，稀硫酸等溶液为负极，以钽或铌表面形成的氧化膜为介质制成。其特点是体积小，容量大，性能稳定，使用寿命长。绝缘电阻高。良好的温度性能，用于要求高的设备。3.陶瓷电容器：陶瓷用作电介质。在陶瓷基板的两面喷涂银层，然后烧制银薄膜作为极板。其特点是体积小，耐热性好，损耗低，绝缘电阻高，但容量小，适用于高频电路。铁电电容容量大，但损耗和温度系数大，适用于低频电路。4.云母电容器：用金属箔或在云母片上喷涂银层作为电极板，将电极板与云母逐层层压，然后用胶木粉压铸或用环氧树脂密封。其特点是介质损耗低，绝缘电阻高。温度系数低，适用于高频电路。5.薄膜电容器：结构与纸电容器相同，介质为聚酯或聚苯乙烯。聚酯薄膜电容器介电常数高、体积小、容量大、稳定性好，适用于旁路电容器。聚苯乙烯薄膜电容器具有低介质损耗、高绝缘电阻和高温度系数，可用于高频电路。6.纸介电容器：两片金属箔作为电极，夹在极薄的电容器纸中，卷成圆柱形或扁圆柱形芯子，然后密封在金属外壳或绝缘材料外壳中。它的特点是体积小，容量大。但是固有电感和损耗比较大，所以适用于低频电路。金属化纸介电容器：结构与纸介电容器基本相同。它是在电容纸上覆盖一层金属膜，而不是金属箔。体积小，容量大，一般用于低频电路。8油浸纸电容器：是将纸电容器浸泡在经过特殊处理的油中，可以增强其耐压。它的特点是电容大，耐压高，但体积大。此外，在实际应用中，首先要根据不同的用途选择不同类型的电容器；第二，考虑电容器的标称容量、允许误差、耐压、泄漏电阻等技术参数；第三，对于有正负极性的电解电容器，焊接时正负极不能接反。

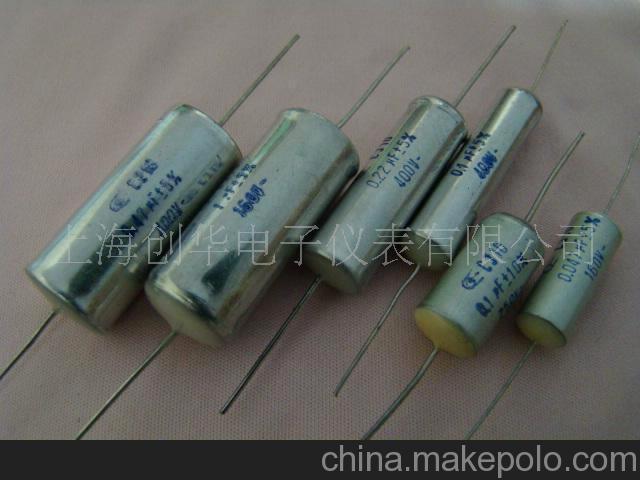

金属化纸介电容作用

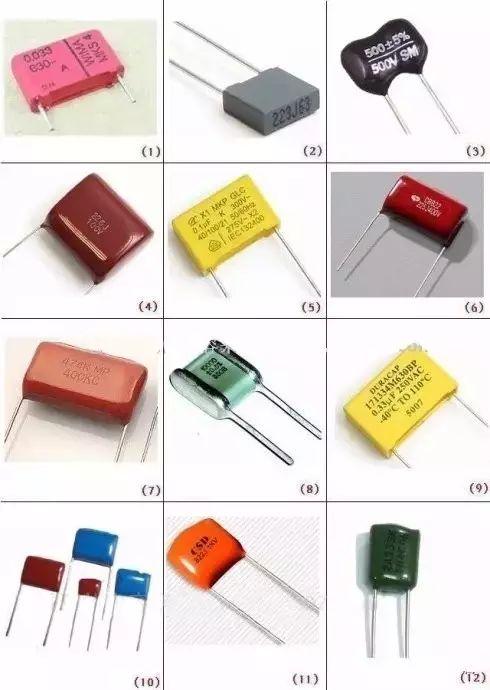

电容器的种类很多，其中金属化纸介电容器是最常见的一种。金属化纸介电容器是一种什么电容器？估计很多人对这种电容不太了解。今天我们就来详细介绍一下什么是金属化纸电容，有哪些用途。金属化纸电容器：是指用金属化薄膜绕制而成，用环氧树脂包封的一种电容器。根据所用薄膜材料的不同，金属化纸电容器可分为金属化聚酯薄膜电容器和金属化聚丙烯薄膜电容器，这两种电容器在电路中非常常见。1.金属化聚酯薄膜电容器的特点和作用。金属化聚酯薄膜电容器自愈性好，体积小(与金属化聚丙烯薄膜电容器相比)，电容大，耐压高，可靠性好。适用于电子仪器、普通电源、点火器、节能灯、充电器、臭氧发生器、通讯设计等DC脉冲电路。2.金属化聚丙烯薄膜电容器的特点和功能。金属化聚丙烯薄膜电容器又称CBB电容器，具有自愈性好、体积小、耐压高、容量大、损耗低、高频特性好、可靠性高等特点。适用于汽车、摩托车的点火器、充电器、控制器、电子仪表、电子仪器、通讯设备、开关电源、电子镇流器、灯具等交流/DC脉冲电路。金属化聚丙烯薄膜电容器可以代替大部分聚苯或云母电容器，在要求较高的电路中一起使用。CB电容器电感性和非电感性纸电容器的区别：纸电容器分为电感性和非电感性卷绕方式。电感磁芯实际上是一个多匝的带状线圈，所以电感大。无感法是将电极箔分别错开在纸的两侧，使箔带的侧边伸出纸带，然后卷成圆柱形芯子，与引线焊接。这样电极箔的线圈就短路了，所以电感很小。这种电容器可以在更高的频率下使用。相对来说，纸电容多为无感电容。

电容器的种类有哪些？

电容器的类型和特性。根据不同的特性对电容器进行分类。(1)根据结构和是否可调，有固定电容器、可变电容器和半可变电容器。(2)有有机介质电容器(包括漆膜电容器、混合介质电容器、纸介质电容器、有机薄膜介质电容器、纸膜复合介质电容器等。)和无机介质电容器(包括陶瓷电容器、云母电容器、玻璃膜电容器、玻璃釉电容器等。)、电解电容器(包括铝电解电容器、钽电解电容器、铌电解电容器、钛电解电容器和合金电解电容器等。)和气体介质电容器(包括空气电容器、真空电容器和充气电容器等。).(3)根据功能和用途不同，有高频电容器、低频电容器、高压电容器、低压电容器、耦合电容器、旁路电容器、滤波电容器、中和电容器和调谐电容器。(4)根据封装形状的不同，有圆柱形电容器、晶片电容器、管状电容器、叠层电容器、矩形电容器、珠状电容器、矩形电容器和异形电容器。(5)根据引线的不同，有轴向引线电容、径向引线电容、同引线电容和无引线(贴片)电容等。2.几种常见的电容器

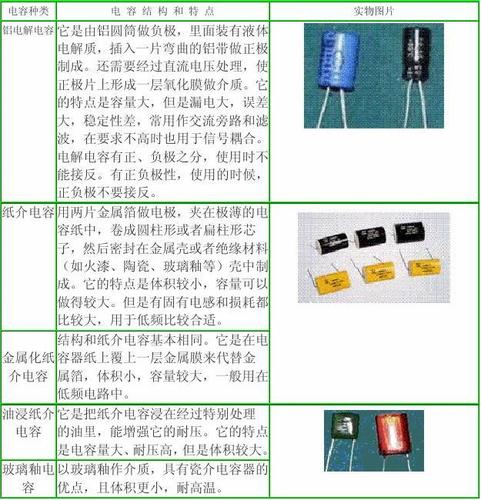

见的电容器的结构和特点(1)纸介电容器．用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料(如火漆、陶瓷、玻璃釉等)壳中制成．它的特点是体积较小，容量可以做得较大．但是固有电感和损耗比较大，适用于低频电路．(2)薄膜电容器．结构相同于纸介电容器，介质是涤纶或聚苯乙烯．涤纶薄膜电容，电容率较高，体积小、容量大、稳定性较好，适宜做旁路电容．聚苯乙烯薄膜电容器，介质损耗小不能做成大的容量、绝缘电阻高，但温度系数大，可用于高频电路．(3)陶瓷电容器．用陶瓷做介质．在陶瓷基体两面喷涂银层，然后烧成银质薄膜作极板制成．其特点是体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适用于高频电路．铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路．(4)云母电容器．用金属箔或在云母片上喷涂银层作电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成．其特点是介质损耗小、绝缘电阻大．温度系数小，适用于高频电路．(5)玻璃釉电容器．由一种浓度适于喷涂的特殊混合物喷涂成薄膜而成，介质再以银层电极经烧结而成“独石”结构性能可与云母电容器媲美．其特点是具有瓷介电容器的优点，且体积更小，耐高温．(6)铝电解电容器．它是由铝圆筒做负极，里面装有液体电解质，插人一片弯曲的铝带作正极制成．还需经直流电压处理，作正极的片上形成一层氧化膜作介质．其特点是容量大，但是漏电大，误差大，稳定性差，有正负极性，适于电源滤波或低频电路中，使用时，正、负极不要接反．(7)钽、铌电解电容器．它用金属钽或者铌作正极，用稀硫酸等配液作负极，用钽或铌表面生成的氧化膜作介质制成．其特点是体积小、容量大、漏电流极小，贮存性良好，性能稳定、寿命长．绝缘电阻大．温度性能好，用在要求较高的设备中．
