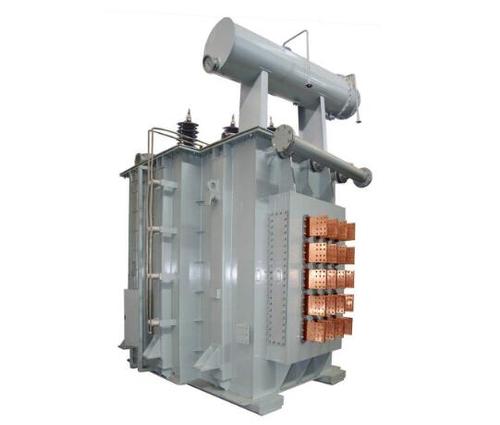

电炉变压器（电弧炉变压器）

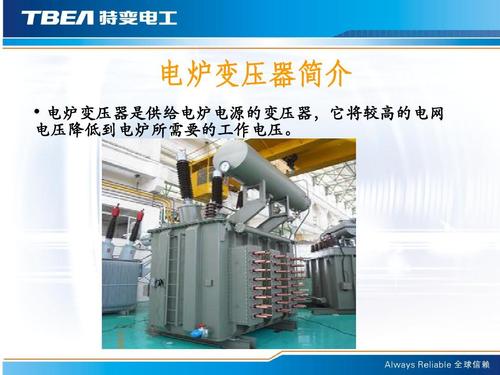

什么是电炉变压器

也叫“冶炼变压器”，它的负载是电炉。不同于普通中频设备。这种变压器一般一次10KV，二次根据需要40 ~ 130v，电流从几千到几万安培不等，容量大。既有拆分的，也有整合的。使用碳棒作为电极。常用于电炉冶炼特殊钢、白刚玉、电解铝等。

电炉变压器与普通变压器有什么区别

电炉变压器与普通变压器有以下区别：过载能力要求不同。短路电阻不同。工作时，还要求电源变压器能调节电压。为各种电炉提供电力的变压器。工业电炉变压器大致可以分为三种：电阻炉变压器、电弧炉变压器、感应炉变压器。电阻变压器用作机械零件加热、热处理、粉末冶金烧结、有色金属冶炼等的电阻炉和盐浴炉。由于加热过程中加热器电阻过小或加热器电阻变化过大，需要在炉子和电网之间安装电阻炉变压器，以降低和调节炉子的输入电压。容量小、电压低的电阻炉变压器、盐浴炉变压器多为干式变压器，有箱有壳，自然冷却；中等容量(数百至数千伏安)的电阻炉变压器多为油浸自冷变压器；大容量是强迫油循环水冷变压器。电弧炉变压器是钢铁冶炼中电弧炉供电的专用变压器。容量大，结构复杂，技术要求高。它的二次电压低，一般从几十伏到几百伏，要求大范围可调；二次电流往往达到几千到几万安培。另外，在钢铁冶炼中，熔化期要求功率大，要求变压器在2小时内有20%的过载能力。在炼钢过程中，电极短路很容易因炉料崩溃而引起，因此电弧炉变压器的初级侧应串联一个限流电抗器，或使其具有较大的阻抗以限制短路电流。电炉运行时，还要求电源变压器能调节电压。电炉变压器有两种调压方式。直接调压法：在变压器原绕组上，引出抽头接在分接开关上。原边三相之间也可采用-Y开关，实现副边的电压调节。-Y切换是一种非常经济的电压调节方式，可以在不改变原边匝数的情况下，将副边电压降低到原来的1/。因为每相绕组有9个抽头，加上-Y开关，总共可以得到29，即18个电压电平。间接调压法：图中为串联变压器间接调压法。主变1为三绕组变压器(见多绕组变压器)，绕组1为高压绕组，接入电网；绕组2为抽头绕组，通过抽头变换器与串联变压器II的原绕组4串联；绕组3与串联变压器II的辅助绕组5串联，向电炉负载供电。通过分接开关改变串联变压器的初级电压，可以改变绕组3和绕组5的输出电压。一般连接在负载上的3-5绕组只有1-2匝，一般是用铜或铝板做成8字形线圈。感应炉变压器是熔炼黑色金属和有色金属的感应炉，本质上是一种特种电炉变压器。感应炉分为有铁芯和无铁芯两种。有铁芯感应炉是一种带铁芯、二次绕组短路的变压器。变压器的一次绕组接在电源上，二次绕组实际上只有一匝，是熔化槽里的熔融金属。当电流施加到初级绕组时，就产生了感应电流

原出版人：kfzhangheng00810kv油浸变压器工作原理，运行维护1。变压器的结构油浸式变压器的主要部件：1。铁芯。铁心变压器是主要的磁路部分，通常由高硅含量的热轧或冷轧硅钢片组成，厚度为0.35或0.5毫米，表面涂绝缘漆。2.缠绕。绕组是变压器的电路部分，由纸包绝缘扁线或圆线制成。3.燃料箱。4.变压器保护装置：主要包括储油柜、吸湿器、安全风道、气体继电器、净油器、温度计等。5.出口套管。6.压力调节装置。二。变压器的工作原理变压器的基本原理是电磁感应原理。现在以一台单相双绕组变压器为例说明其基本工作原理(如图所示):当初级绕组上加1的电压时，流过1的电流，铁芯中产生1的交变磁通。这些磁通一般称为主磁通，在它的作用下，两个绕组分别感应出1，2的电势。感应电势的公式为：E=4.44FNM，其中E-感应电势有效值F-频率N-匝数m -主磁通最大值。由于次级绕组和初级绕组的匝数不同，感应电势E1和E2的大小也不同。当忽略内阻和压降时，电压1和2的大小将不同。变压器二次侧空载时，只有主磁通的电流(0)流经一次侧，称为励磁电流。当二次侧负载流过负载电流2时，也在铁芯中产生磁通，试图改变主磁通。但当原边电压不变时，主磁通不变，原边会流过两部分电流，一部分是励磁电流0，另一部分用来平衡2，所以这部分电流随着2的变化而变化。当.的时候
