电子变压器（电子变压器绕线机）

电子变压器与电子镇流器区别

主要区别是：性质不同，特点不同，工作原理不同，具体如下：1。性质不同1。电子变压器电子变压器又称电子电力变压器、固态变压器、柔性变压器，是通过电力电子技术实现能量传输和功率变换的新型变压器。2.电子镇流器电子镇流器是指利用电子技术驱动电光源产生所需照明的电子设备。二。不同特点1。电子变压器电子变压器是一种新型电能转换设备。它不仅具有传统电力变压器所具有的电压转换、电气隔离和能量传输的基本功能，还可以实现电能质量调节、系统潮流控制和无功补偿等其他附加功能。电子式互感器之所以能够实现这些附加功能，是因为它通过引入电力电子变换技术和控制技术，可以灵活地处理和控制变压器一、二次侧电压或电流的幅值和相位，可以根据实际需要控制系统的功率流。2.电子镇流器。节能型电子镇流器的功率损耗只有电感镇流器的40%左右。而且在30KHz的高频下，荧光灯的光效会提高20%，工作电流只有电感的40%左右，可以在低温低压下启动和工作。免频闪灯管工作在30KHZ左右时，发光稳定，人眼感觉不到‘频闪’，有利于保护视力。没有噪音有利于在安静的环境中工作和学习。延长灯的寿命。3.工作原理不同1。电子变压器主要由高频变压器铁芯(铁芯)和两个或两个以上的线圈组成，不改变位置。交流电通过电磁感应从一个或多个电路转换成交流电压和电流。在高频变压器的输出端，向一个或两个以上的电源电路提供不同电压电平的高频交流或DC。2.电子镇流器的工频电源经过RFI滤波器、全波整流和无源(或有源)功率因数校正器(PPFC或APFC)后，转换为DC电源。通过DC/交流转换器，输出20K-100KHZ的高频交流电源，加到连接在灯上的LC串联谐振电路，加热灯丝，同时在电容上产生谐振高压，加到灯管两端，但灯管“放电”成“导通”状态，然后进入发光状态。此时高频电感起到限制电流增加的作用，保证灯管能够获得正常工作所需的灯电压和电流。参考资料来源：百度百科-电子变压器参考资料来源：百度百科-电子镇流器

电子变压器的用途

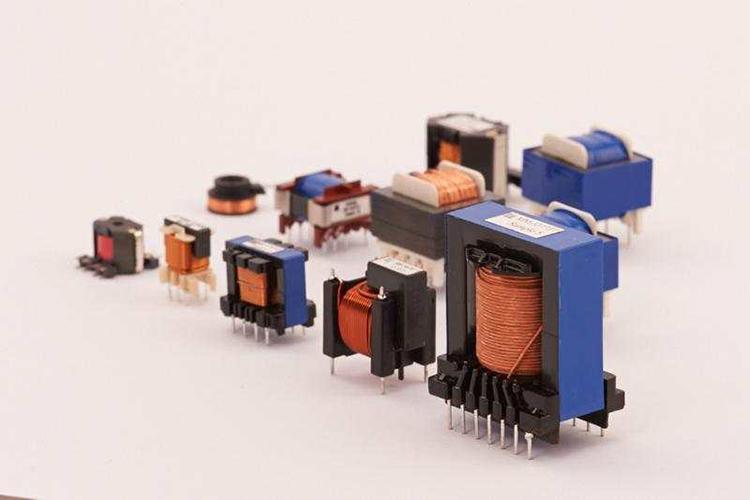

电子变压器广泛应用于传统照明灯具，如荧光灯、台灯、节能灯、广告灯等。几乎都可以用电子变压器，用了电子变压器之后，启动器就可以省略了。LED照明中，电子变压器多用于新产品。本发明具有效率高、成本低、节省铁铜材料、结构小、重量轻的优点。缺点是耐压和抗大电流冲击能力比铁变压器差。电源技术中的应用电源装置中的电子变压器一般采用软磁芯制成的电子变压器(软磁元件)。虽然现在已经有了不带软磁芯的空芯电子变压器和压电陶瓷变压器，但是到了21世纪初，电源设备中的电子变压器大部分仍然使用软磁芯。因此，探讨电源技术与电子变压器的关系：电子变压器在电源技术中的作用，电源技术对电子变压器的要求，新型软磁材料和新型磁芯结构对电源技术发展的影响，必将引起电源行业和软磁材料行业的朋友们的兴趣。百度提出一些见解，旨在促进电源行业、电子变压器行业、软磁材料行业就电子变压器、软磁材料相关问题的对话、相互交流、共同发展。1.电子变压器的供电技术要求。电子变压器对电源技术的要求和所有商用产品一样，都是追求在特定使用条件下完成特定功能的最佳性价比。有时它可能关注价格和成本，有时它可能关注效率和性能。轻、薄、短、小是电子变压器的发展方向，强调降低成本。从一般要求出发，对电子式互感器可以得出四个具体要求：使用条件、功能完备、提高效率、降低成本。2.使用条件。电子式互感器的使用条件包括两个方面：可靠性和电磁兼容性。可靠性是指电子变压器在特定条件下能正常工作直至其使用寿命。一般来说，环境温度对电子变压器的影响最大。决定电子变压器强度受温度影响的参数是软磁材料的居里点。软磁材料居里点高，受温度影响小；软磁材料居里点低，对温度变化敏感，受温度影响大。比如锰锌铁氧体的居里点只有215，比较低。磁通密度、磁导率和损耗都随温度而变化。除了25的正常温度外，还应给出60、80和100时的各种参数数据。因此，锰锌铁氧体磁芯的工作温度一般限制在100以下，即环境温度为40时，温升必须低于60。钴基非晶合金的居里点为205，也较低，使用温度限制在100以下。铁基非晶合金的居里点为370，可在150 ~ 180以下使用。高导磁率坡莫合金的居里点为460 ~ 480，可在200 ~ 250以下使用。纳米晶合金的居里点为600，取向硅钢的居里点为730，可在300 ~ 400使用。(电磁兼容是指电子变压器对外界不产生电磁干扰，但也能承受外界的电磁干扰。电磁干扰包括听得见的音频噪声和听不见的高频噪声。电子变压器电磁干扰的主要原因是磁芯的磁致伸缩。具有大磁致伸缩系数的软磁材料产生大的电磁干扰。铁基非晶合金的磁致伸缩系数通常最大(27 ~ 30) 10-6，因此必须采取措施降低噪声，抑制干扰。高磁导率Ni50坡莫合金的磁致伸缩系数为2510-6，锰锌铁氧体的磁致伸缩系数为2110-6。随着

上这3种软磁材料属于容易产生电磁干扰的材料，在应用中要注意。3%取向硅钢的磁致伸缩系数为(1～3)×10-6，微晶纳米晶合金的磁致伸缩系数为(0.5～2)×10-6。这2种软磁材料属于比较容易产生电磁干扰的材料。6.5%硅钢的磁致伸缩系数为0.1×10-6，高磁导Ni80坡莫合金的磁致伸缩系数为(0.1～0.5)×10-6，钴基非晶合金的磁致伸缩系数为0.1×10-6以下。这3种软磁材料属于不太容易产生电磁干扰的材料。由磁致伸缩产生的电磁干扰的频率一般与电子变压器的工作频率相同。如果有低于或高于工作频率的电磁干扰，那是由其他原因产生的。3、完成功能电子变压器从功能上区分主要有变压器和电感器2种。特殊元件完成的功能另外讨论。变压器完成的功能有3个：功率传送、电压变换、绝缘隔离；电感器完成功能有2个：功率传送和纹波抑制。功率传送有2种方式。第一种是变压器传送方式，即外加在变压器原绕组上的交变电压，在磁芯中产生磁通变化，使副绕组感应电压，加在负载上，从而使电功率从原边传送到副边。传送功率的大小决定于感应电压，也就是决定于单位时间内的磁通密度变量ΔB。ΔB与磁导率无关，而与饱和磁通密度Bs和剩余磁通密度Br有关。从饱和磁通密度来看，各种软磁材料的Bs从大到小的顺序为：铁钴合金为2.3～2.4T，硅钢为1.75～2.2T，铁基非晶合金为1.25～1.75T，铁基微晶纳米晶合金为1.1～1.5T，铁硅铝合金为1.0～1.6T，高磁导铁镍坡莫合金为0.8～1.6T，钴基非晶合金为0.5～1.4T，铁铝合金为0.7～1.3T，铁镍基非晶合金为0.4～0.7T，锰锌铁氧体为0.3～0.7T。作为电子变压器的磁芯用材料，硅钢和铁基非晶合金占优势，而锰锌铁氧体处于劣势。功率传送的第二种是电感器传送方式，即输入给电感器绕组的电能，使磁芯激磁，变为磁能储存起来，然后通过去磁变成电能释放给负载。传送功率的大小决定于电感器磁芯的储能，也就是决定于电感器的电感量。电感量不直接与饱和磁通密度有关，而与磁导率有关，磁导率高，电感量大，储能多，传送功率大。各种软磁材料的磁导率从大到小顺序为：Ni80坡莫合金为(1.2～3)×106，钴基非晶合金为(1～1.5)×106，铁基微晶纳米晶合金为(5～8)×105，铁基非晶合金为(2～5)×105，Ni50坡莫合金为(1～3)×105，硅钢为(2～9)×104，锰锌铁氧体为(1～3)×104。作为电感器的磁芯用材料，Ni80坡莫合金、钴基非晶合金、铁基微晶纳米晶合金占优势，硅钢和锰锌铁氧体处于劣势。传送功率大小，还与单位时间内的传送次数有关，即与电子变压器的工作频率有关。工作频率越高，在同样尺寸的磁芯和线圈参数下，传送的功率越大。电压变换通过变压器原绕组和副绕组匝数比来完成，不管功率传送大小如何，原边和副边的电压变换比等于原绕组和副绕组匝数比。绝缘隔离通过变压器原绕组和副绕组的绝缘结构来完成。绝缘结构的复杂程度，与外加和变换的电压大小有关，电压越高，绝缘结构越复杂。纹波抑制通过电感器的自感电势来实现。只要通过电感器的电流发生变化，线圈在磁芯中产生的磁通也会发生变化，使电感器的线圈两端出现自感电势，其方向与外加电压方向相反，从而阻止电流的变化。纹波的变化频率比基频高，电流纹波的电流频率比基频大，因此，更能被电感器产生的自感电势抑制。电感器对纹波抑制的能力，决定于自感电势的大小，也就是电感量大小，与磁芯的磁导率有关，Ni80坡莫合金、钴基非晶合金、铁基微晶纳米晶合金磁导率大，处于优势，硅钢和锰锌铁氧体磁导率小，处于劣势。4、提高效率提高效率是对电源和电子变压器的普遍要求。a、提高电子变压器的效率。例如：100VA电源变压器，效率为98%时，损耗只有2W并不多。但是成十万个、成百万个电源变压器，总损耗可能达到上十万W，甚至上百万W。还有，许多电源变压器一直长期运行，年总损耗相当可观，有可能达到上千万kW?h。显然，提高电子变压器的效率，可以节约电力。节约电力后，可以少建发电站。少建发电站后，可以少消耗煤和石油，可以少排放CO2，SO2，NOx，废气，污水，烟尘和灰渣，减少对环境的污染。既具有节约能源，又具有保护环境的双重社会经济效益。因此，提高效率是对电子变压器的一个主要要求。b、电子变压器的设计电子变压器的损耗包括磁芯损耗(铁损)和线圈损耗(铜损)。铁损只要电子变压器投入工作，一直存在，是电子变压器损耗的主要部分。因此，根据铁损选择磁芯材料，是电子变压器设计的主要内容，铁损也成为评价软磁材料的一个主要参数。铁损与电子变压器磁芯的工作磁通密度和工作频率有关，在介绍软磁材料的铁损时，必须说明是在什么工作磁通密度下和什么工作频率下的损耗。例如：P0.5/400，表示在工作磁通密度0.5T和工作频率400Hz下的铁损。P0.1/100k表示在工作磁通密度0.1T和工作频率100kHz下的铁损。软磁材料包括磁滞损耗、涡流损耗和剩余损耗。涡流损耗又与材料的电阻率ρ成反比。ρ越大，涡流损耗越小。各种软磁材料的ρ从大到小的顺序为：锰锌铁氧体为 108～109μΩ?cm，铁镍基非晶合金为150～180μΩ?cm，铁基非晶合金为130～150μΩ?cm，钴基非晶合金为 120～140μΩ?cm，高磁导坡莫合金为40～80μΩ?cm，铁硅铝合金为40～60μΩ?cm，铁铝合金为30～60μΩ?cm，硅钢为 40～50μΩ?cm，铁钴合金为20～40μΩ?cm。因此，锰锌铁氧体的ρ比金属软磁材料高106～107倍，在高频中涡流小，应用占优势。但是当工作频率超过一定值以后，锰锌铁氧体磁性颗粒之内的绝缘体被击穿和熔化，ρ变得相当小，损耗迅速上升到很高水平，这个工作频率就是锰锌铁氧体的极限工作频率。各零件作用一般店铺照明用的射灯、筒灯等用的电子变压器.220v交流变直流12v50W，里面有一个7个接线头的磁铁线圈。3个电阻，6个二级管，4个电容，2个三极管。其作用分别为：电阻：1启动电阻，2限流电阻，3稳压电阻二极管：有四个二极管是整流用的，其余的两个也是整流电容：滤波三极管：一个是开关三极管，另一个是启动用的

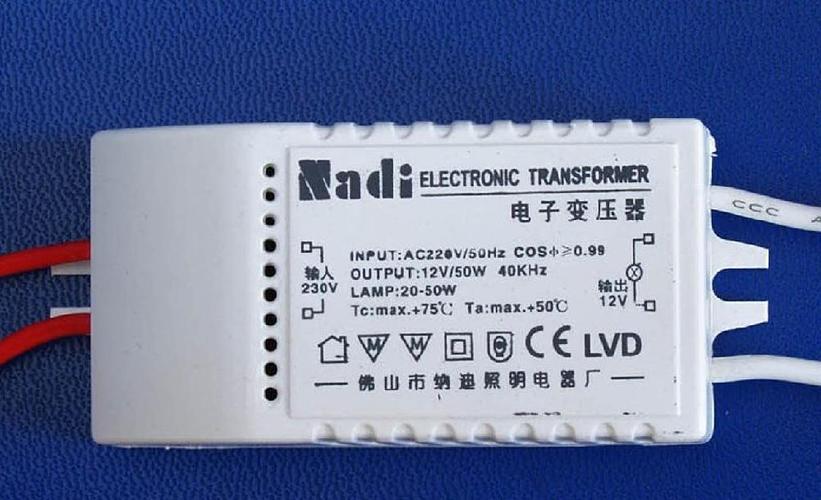

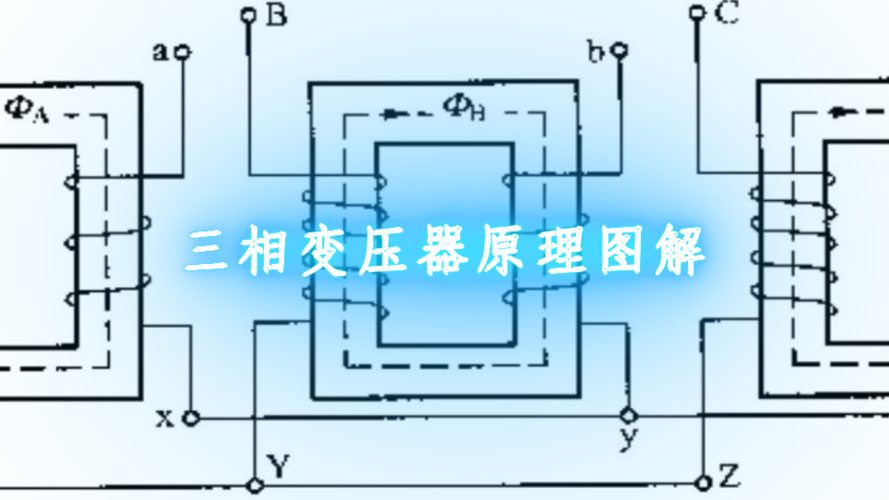

关于电子变压器的工作原理

电子变压器就是开关稳压电源.它实际上就是一种逆变器.首先把交流电变为直流电.然后用电子元件组成一个振荡器直流电变为高频交流电.通过开关变压器输出所需要的电压然后二次整流供用电器使用.开关稳压电源具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中.开关稳压电源的原理较复杂请你在百度网站搜索一下"开关稳压电源的原理"有很多资料.
