电力变压器（35KV柱上真空断路器）

变压器在电力系统中的主要作用是什么？

在发电、输电、配电、用电四个环节中，电力变压器出现在前三个环节。第一，在发电中，电力变压器将发电厂产生的电能输送到电网，提高发电厂的输出电压，以满足电网额定高压的要求。这里使用的变压器是升压变压器。二是用于不同电压等级电网间的电压转换。第三，在输电末端，通过各级电力变压器降低电压，以满足配电网的电压要求。扩展资料：在发生器中，无论是线圈通过磁场运动，还是磁场通过固定线圈运动，都可以在线圈中感应出电势。两种情况下磁通量的值都不变，只是与线圈相交的链中磁通量的量发生了变化，这就是互感原理。变压器是利用电磁互感来变换电压、电流和阻抗的装置。变压器借助电磁感应原理，完成电流值和电压值的调节。亲密体是变压器的核心部件，其材质决定了变压器的调节功能。最好在铁片中加入硅作为铁芯的材料，以降低低钢片的导电性和导热性，避免设备运行后能耗增加。

配电变压器与电力变压器有什么区别

1.不同属性1。电力变压器：一种静态电气设备，用于将一个交流电压(电流)值转换为另一个或多个相同频率的不同电压(电流)值。2.配电变压器：根据配电系统中的电磁感应定律，通过改变交流电压和电流来传输交流电的静电电器。二。分类不同1。电力变压器：(1)电力变压器按用途分类：升压(发电厂6.3kV/10.5kV或10.5kV/110kV等。)、通信(变电站内220kV/110kV或110kV/10.5kV)和降压(配电内35kV/0.4kV或10.5kv/0.4kv)(2)电力变压器按相数分类：单相和三相。(3)电力变压器按绕组分类：双绕组(每相安装在同一铁芯上，一、二次绕组分开绝缘)，三绕组(每相三个绕组，一、二次绕组分开)，自耦变压器(一组绕组中间抽头作为一次或二次输出)。(4)电力变压器按绝缘介质分类：油浸式变压器(阻燃和非阻燃)、干式变压器和110kV SF6气体绝缘变压器。2.配电变压器：(1)配电变压器根据绝缘介质的不同分为油浸式变压器和干式变压器。(2)根据调压方式的不同，可分为无励磁有载调压变压器和有载调压变压器。三。不同的供电模式。电力变压器：(1)10kv高压电网运行方式为三相三线中性点不接地系统。(2)用户变压器供电多采用中性点直接接地系统运行方式的YYN0接线方式，可实现三相四线或五线供电，如TN-S系统。2.配电变压器：(1)1)10kV高压电网运行方式为三相三线中性点不接地系统。(2)用户变压器供电主要采用中性点直接接地系统的D/yn11接线方式，可实现三相四线供电。参考资料来源：百度百科-电力变压器参考资料来源：百度百科-配电变压器

电力变压器工作原理

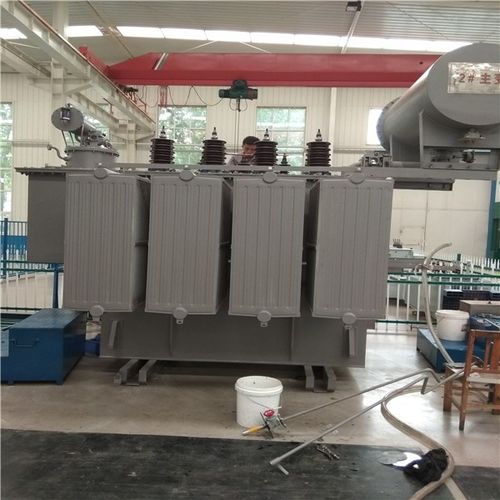

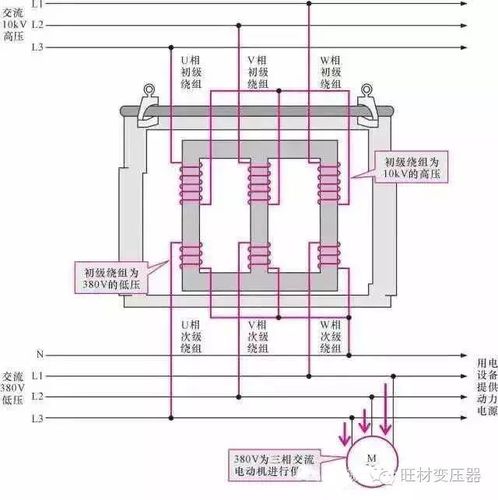

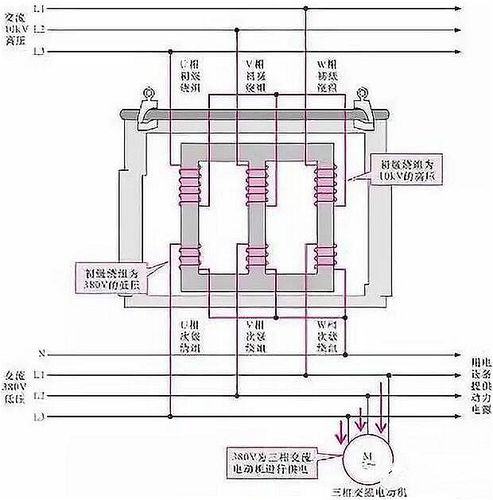

变压器变压器的基本工作原理是利用电磁感应定律，将一个电压等级的交流电转换成同频率的另一个电压等级的交流电。变压器工作原理图当一次绕组接入交流电源时，交流电流流过绕组，在铁芯中产生与外加电压同频率的磁通量。这种交变磁通量同时连接初级绕组和次级绕组。一、二次绕组的感应用变比K表示：它表示一、二次绕组的匝数比，也等于一、二次绕组感应电势之比。通过改变变压器的变比，可以改变输出电压。但是，需要注意的是，变压器不能改变电能的频率。二。电力变压器的分类变压器的种类很多，可以根据用途、相、结构、调压方式、冷却方式等进行分类。按用途分类：升压变压器和降压变压器；按相数分类：单相变压器和三相变压器；按线圈数量分：双绕组变压器、三绕组变压器、自耦变压器；按铁心结构分类：铁心变压器和壳式变压器；按调压方式分类：空载(无励磁)调压变压器和有载调压变压器；按冷却介质和冷却方式分类：油浸式变压器和干式变压器等。按容量分类：小型变压器、中型变压器、大型变压器、特大型变压器。三相油浸式电力变压器的外观如图1所示。铁芯和绕组是变压器的主要部件，如图2所示，它们被称为主体。尸体被放在油箱里。1.2电力变压器的结构一、铁芯1。铁芯的材料是高磁导率的。
