钮子式(一个π键有几个π电子)

摘要: 钮子开关型号有哪些? 拨动开关很常见,用的地方很多,开关的种类也很齐全。那么拨动开关有哪些类型呢?...

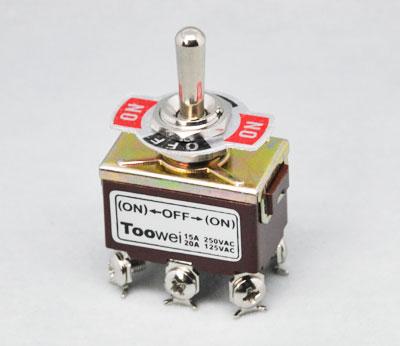

钮子开关型号有哪些?

拨动开关很常见,用的地方很多,开关的种类也很齐全。那么拨动开关有哪些类型呢?如果买了,应该怎么选合适的?虽然拨动开关的应用范围很广,但是很多人对它知之甚少,不知道拨动开关的工作原理。下面小编就给大家好好介绍一下拨动开关的型号等相关内容。拨动开关是一种手动控制开关,主要用于交流和DC电源电路的通断控制,但也可用于几千赫兹或高达1兆赫的电路中。具有体积小、操作方便的特点,是电子设备中常用的开关。拨动开关的动作原理手动操作时,开关动作可分为两个阶段。第一阶段是用手把扳机拉到中间,直到扳机垂直。此时,单极滑块的尖顶逐渐向中间靠近,直至中间位置,并进一步压缩压缩弹簧。扳机经过垂直位置后,单极滑块在压缩弹簧的压力下快速向另一个方向移动,并带动扳机快速转动。此时,移动接触件迅速与一侧的固定触针分离,并迅速与另一侧的固定触针连接。这是第二阶段。此时触头的分离速度与压缩弹簧的压力和运动部件间的摩擦力有关,速度很高。根据测试,从触点断开到重新连接的时间只有毫秒左右,平均速度达到了老毫米秒。这个速度比人工拉动速度或机动试验拉动速度快很多倍。操作位有两种:二位和三位。三位开关也可以具有未定位的某一侧,等等。同时,连接电路也有很多种。拨动开关有很多种,如金属锥形旋钮、塑料锥形旋钮、荧光旋钮、塑料套筒旋钮、球形旋钮、平杆旋钮、锁定杆旋钮、波浪旋钮、拨片旋钮等。杠杆旋钮适用于危险的操作场合。还有一个“升降解锁”按钮手柄,上面加了一个弹簧,螺丝嘴末端有一个铣槽。操作人员必须首先抬起旋钮手柄,然后将其推到另一个位置,以确保安全工作。Eten-123 Eten-1321 Eten-1122 Eten-1221 MTS-203 MTS-103 Eten-303 kn 3-1021 b KN3-203 b KN3-3 MTS-203 C4 Eten-121。通过以上内容的详细介绍,大家对拨动开关的知识有了更清晰的认识。所以平时遇到它的时候,应该对它属于什么类型有非常清晰的认识,也能够分辨出它是什么类型,大大提高了工作效率。拨动开关在生活中是非常必要的,在一些家庭中也会用到。因此,正确认识其工作原理和模型具有重要意义。

钮子开关型号有哪些?

扭子开关的接线方法

分开关的三条线(火线、零线、地线)连接到插座上。如果是两火一地,就是双开关。两个火接L1和L2,L11和L122串联,然后零线一般接开关安装孔。中间的两条腿接出线,两端的进线有两种闭合方式,一种是和按钮同向,一种是相反。用电表检查一下。子开关有时需要在大电流下控制电流的输入输出,所以要保证子开关的质量和各方面的要求。扩展信息:拨动开关的分类:1。防溅旋钮拨动开关面板安装有“O”型密封圈,旋钮为球形,所以是防溅旋钮拨动开关。其端子为直插式,端子底部用环氧树脂密封。耐腐蚀性强,适用于汽车零部件。2.直角拨动开关垂直安装端子垂直安装,端子引脚成直角,所以直角拨动开关垂直安装。其触点采用镀金材料,可靠性高。用于防盗设备和报警系统。3.双刀单连拨动开关同时打开相线和N线来控制一个支路,所以是双刀单连拨动开关。触点采用3PDT形式,多用于多媒体音箱和音响。4.标准表贴无螺纹拨动开关的端子采用标准安装形式,其套管无螺纹,称为标准表贴无螺纹拨动开关。触头为单刀双掷,电气寿命高达55000次。多用于医疗设备。5.直角拨动开关的水平安装与垂直安装相比,只是改变了方向为水平,所以是直角拨动开关的水平安装。触点为双刀双掷,端子底部采用环氧树脂密封。多用于电脑周边设备。来源:百度百科-扭扭开关

扭子开关的接线方法

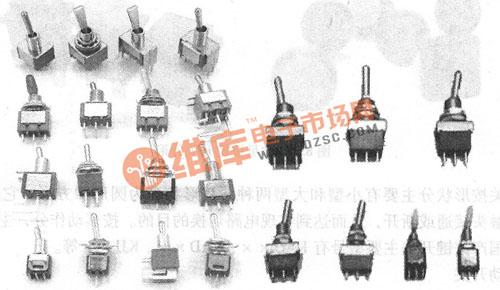

钮子开关的分类

拨动开关是一个手动控制的微动开关,类似于dip开关。大多数拨动开关广泛用于交流/DC电源电路的通断控制,但很少用于几千赫兹或高达1 MHz的电路。下面详细介绍一下。1.防溅旋钮拨动开关面板安装有“O”形密封圈。旋钮是球形的,所以是防溅旋钮拨动开关。其端子为直插式,端子底部用环氧树脂密封。耐腐蚀性强,适用于汽车零部件。例如,ANT系列的具体参数和尺寸如下,规格电气额定值5A @ 120VAC,28VDC2A @ 250VAC参见触点选项电寿命50,000周期典型接触电阻20m最大初始@ 2-4VDC,100mA介电强度1500Vrms最小绝缘电阻

nce > 100MΩ min Operating Temperature Storage Temperature -40°C to 85°C-40°C to 85°C 2.垂直安装直角钮子开关端子垂直安装及端子引脚为直角,故为垂直安装直角钮子开关。它的触点采用镀金材质,可靠性强。多用于防盗器材,警视系统中。如:BST系列具体参数及尺寸如下,SPECIFICATIONS Electrical Ratings 3A @ 120VAC, 28VDC; 1.5A @ 250VAC See contact options Electrical Life 30,000 cycles typical Contact Resistance < 20 mΩ max initial @ 2-4VDC, 100mA Dielectric Strength 1000Vrms min Insulation Resistance > 1,000MΩ min Operating Temperature Storage Temperature -40°C to 85°C-40°C to 85°C 3.双极单联钮子开关开关同时开断相线和N线,控制一个支路,故为双极单联钮子开关。触点为3PDT形式,多用于多媒体喇叭、音响。如:AST系列具体参数及尺寸如下,SPECIFICATIONS Electrical Ratings 5A @ 120VAC, 28VDC; 2A @ 250VAC See Contact Options Electrical Life 30,000 cycles typical Contact Resistance < 20 mΩ max initial @ 2-4VDC, 100mA Dielectric Strength 1500Vrms min Insulation Resistance > 100MΩ min Operating Temperature Storage Temperature -40°C to 85°C-40°C to 85°C 4.标准表面贴装无螺纹钮子开关端子采用标准的贴装形式,它的套管没有螺纹,称之为标准表面贴装无螺纹钮子开关。触点为单刀双掷,它的电气寿命高达55000次。多用于医疗器材。如:SST系列具体参数及尺寸如下,SPECIFICATIONS Electrical Ratings 5A @ 120VAC, 28VDC; 2A @ 250VAC See Contact Options Electrical Life 55,000 cycles typical Contact Resistance ≤ 20mΩ initial @ 2-4VDC, 100mA Dielectric Strength 1500Vrms min Insulation Resistance > 100MΩ min Operating Temperature Storage Temperature -40°C to 85°C-40°C to 85°C 5.水平安装直角型钮子开关相比垂直开关,它只是方向变为了水平,故为水平安装直角型钮子开关。触点为双刀双掷,端子底部采用Epoxy Seal。大多用于电脑周边设备。如:BNT系列具体参数及尺寸如下,SPECIFICATIONS Electrical Ratings 3A @ 120VAC, 28VDC; 1A @ 250VAC See Contact Options Electrical Life 30,000 cycles typical Contact Resistance < 20 mΩ max initial @ 2-4VDC, 100mA Dielectric Strength 1500Vrms min Insulation Resistance > 100MΩ min Operating Temperature Storage Temperature -40°C to 85°C-40°C to 85°C 以上分类基于RIVERSUN (HONG KONG) LTD

钮子开关的分类
