光电式（光电传感器应用）

光电式传感器有哪些组成？

光电传感器由光电耦合元件、遮光盘、外壳和防护罩等组成。光电耦合元件由发光二极管和光电三极管组成。

光电式传感器是什么？

光电转换器光电转换器，是一种基于光电效应的传感器，在可见光照射下产生光电效应，将光信号转换成电信号输出。它不仅可以测量光强，还可以测量大小、位移、速度、温度等各种物理量。利用光的透射、遮挡、反射和干涉，因此它是一种重要的敏感器件，具有广泛的应用。光电测量不与被测物体直接接触，光束质量几乎为零。测量中对被测物体没有摩擦，几乎没有压力。因此，在许多应用中，光电传感器比其他传感器具有明显的优势。其缺点是在某些应用中，光学器件和电子器件价格昂贵，对测量环境条件的要求较高。

光电式传感器的类型及各自的工作原理

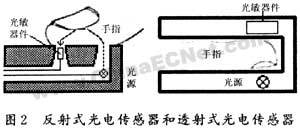

常见的光电传感器有几种：(1)槽型。槽式光电传感器在槽的两侧面对面地安装有光发射器和接收器。光发射器可以发射红外光或可见光，光接收器可以无障碍地接收光。但是，当被检测物体通过槽时，光被阻挡，光电开关工作。输出开关控制信号，切断或接通负载电流，从而完成一个控制动作。由于整体结构的限制，插槽开关的检测距离一般只有几厘米。如果发射器和接收器分开，可以增加探测距离。由光发射器和光接收器组成的光电开关称为对分光电开关，简称对分光电开关。它的探测距离可以达到几米甚至几十米。使用时，光发射器和光接收器分别安装在被检测物体通过路径的两侧，当被检测物体通过时，光发射器和光接收器阻断光路，光接收器动作输出开关控制信号。镜面反射把光发射器和光接收器放在同一个装置里，在它的前面安装一个反射器。利用反射原理完成光电控制的称为反射镜反射式(或镜面反射式)光电开关。正常情况下，照明器发出的光被反射器反射，被接收器接收；一旦光路被被检测物体遮挡，光接收器无法接收光线，光电开关就会动作，输出开关控制信号。(4)漫反射在其探测头中也装有光发射器和光接收器，但前面没有反射器。正常情况下，光发射器发出的光，光接收器是发现不了的。当被检测物体阻挡光线并将其部分反射回来时，光接收器接收光信号并输出开关信号。
