LED显示模块（led显示屏单元板原理图）

什么是LED显示模块？

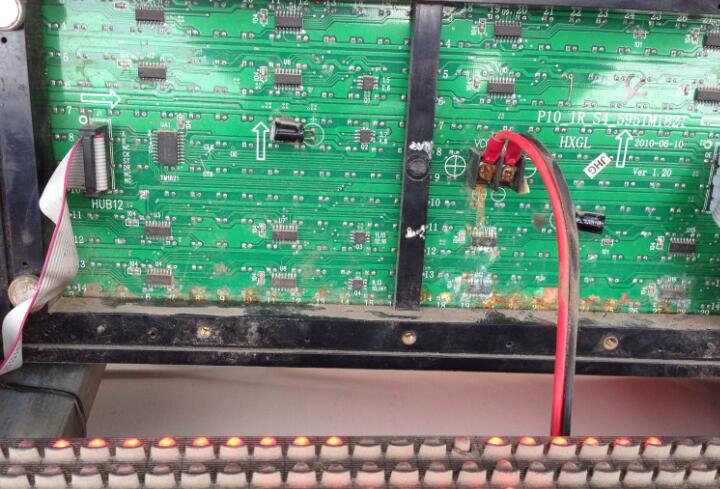

典型的“8 * 8”和“8 * 7”可以通过特定的电路和结构组装成模块。准确地说，led模块应该是点阵模块。每个固化的正方形点阵有88或1616个发光二极管依次排列，可以排列成显示屏。Led模组通常是由三条食人鱼或草帽组合而成，通常用在广告招牌的发光字符上。同样的观点。应用范围完全不同，光源是led。该模块是由芯片灯和特定电路组成的LED显示器件。模块实际上与模块相同，但略有不同。包括一个模块。但是模块不包括模块。该模块相对于室内屏幕。按颜色可分为单色、彩色和全彩色单点控制。根据单个LED的功率，分为低功率(0.3W以下)、中功率(0.3-0.5W)、高功率(1W以上)三种。按紧密程度可分为防水和不防水。

什么是led显示屏模组，什么又是LED显示屏的模块

准确地说，led模块应该是点阵模块。每个固化的正方形点阵有88或1616个发光二极管依次排列，可以排列成显示屏。Led模组通常是由三条食人鱼或草帽组合而成，通常用在广告招牌的发光字符上。相同点？适用范围完全不同。只能说是用led做光源。

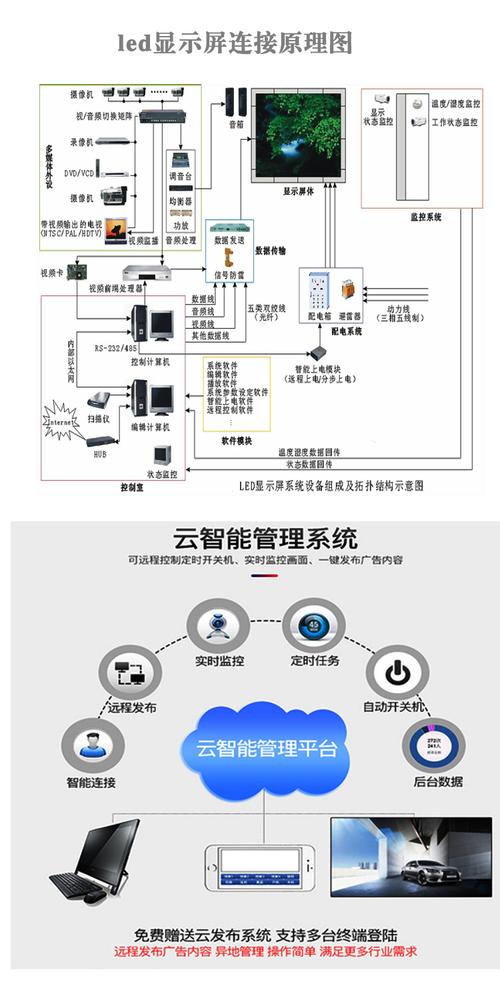

LED显示屏系统组成模块？

你好，一般由以下几部分组成：(1)金属结构框架。室内屏幕一般以铝合金(角铝或铝方管)为内框，配以显示面板、开关电源等各种面板，外框为棕黄色铝合金方管，或铝合金包不锈钢，或钣金一体。室外屏框一般根据屏幕尺寸和承重情况选用角钢或工字钢，外框可以用铝塑板装饰。(2)显示单元。它由发光材料和驱动电路组成。室内屏是各种规格的单元显示面板，室外屏是单元箱。显示单元一般由具有灰度控制功能的移位寄存器和锁存器组成，但视频LED显示屏往往规模较大，通常采用VLSI。(3)扫描板。扫描板的作用是承上启下。一方面接收主控制器的视频信号，另一方面传输属于自己显示控制单元的数据，同时也将不属于自己级别的数据传输到下一级级联的扫描板。(4)开关电源。220V交流电转换成各种直流电，供给各种电路。(5)双绞线传输电缆。主控制器产生的显示数据和各种控制信号通过双绞线传输到屏幕上。(6)屏幕控制器。屏幕中每个像素的每种颜色亮度数据都是从计算机显示分配中获得的，然后分配给几块扫描板。每个扫描板负责控制LED显示屏上的若干行(列)，每一行(列)上的LED显示信号通过该行的各个显示控制单元串行传输，每个显示控制单元直接面对LED显示屏。屏幕控制器的工作是将电脑显卡的信号转换成LED显示屏所需的数据和控制信号格式。(7)专用显示卡和多媒体卡。除了电脑显卡匹配的基本功能外，还向屏幕控制器输出数字RGB信号、行、场、消隐信号。除了上述功能，多媒体还可以将输入的模拟视频信号转换为数字RGB信号(即视频捕捉)。(8)计算机及其外围设备。例如电视机、DVD/VCD播放器、录像机和开关矩阵。链接有详细介绍！
