OrCADPCB

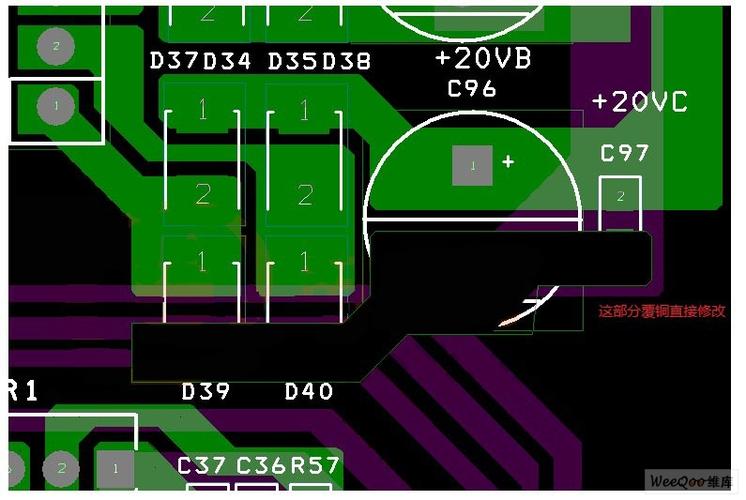

Cadence（OrCAD）画PCB出现问题了，希望得到各位网友帮助，具体问题见下面的描述

生成网表时，不要打开PCB文件。你的错误应该是在生成网表的时候，勾选了创建或更新PCB编辑板(net rev)选项，引导网表的时候对应的PCB还是开着的。要么取消前面的选项，要么关闭PCB，问题就可以解决了。希望我的回答对你有用，虽然这个问题已经两年了。

如何使用ORCAD LAYOUT编辑PCB封装？

使用ORCAD原理图时，不叫封装，只叫电气符号。只要引脚号的数量和性质与实际设备相同。如果这里有错误，再好的布局也是错误的，尤其是pin号，他不能犯DRC错误。画原理图的时候要打包，否则不会生成网表。包装之前，也是护垫的设计。PADDESIGNER可以根据自己的需求进行设计。一般C，R，L都是SMT封装，根据实际情况，0805等。对于IC，XS或者晶振，你首先要拿到你正在使用的IC的PDF文档，是SMT，DIP，PLCC，BGA等。第一个包有默认设置，所以很容易画出自己的包。比如：DIP的两列距离一般是300MIL，两条腿差100MIL。先看完PDF，自己打包，一般不会出错。你买一份做施工，大概《CANDEANCE 高速电路设计》元。15.5版一步一步描述。很好，很好理解。都是中文的，还挺好学的。刚开始最好不用自己布线，自己画几块板再学。现在有了16.0版本。我祝你成功。

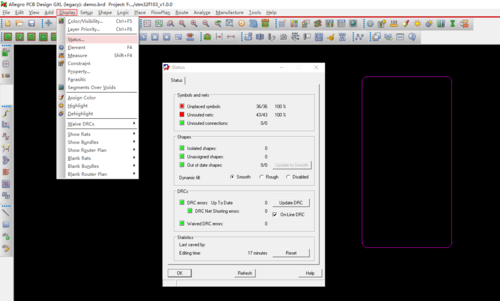

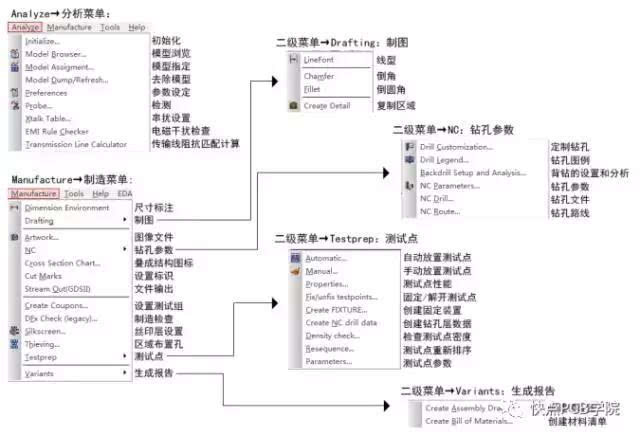

请教Orcad的PCB Editor与Allegro一样吗

Cadence(公司名称)，公司在EDA领域处于国际领先地位。其PCB设计领域有两个知名品牌，OrCAD和Allegro SPB，其中OrCAD是90年代收购的，Allegro SPB是自己的品牌，早期版本叫Allegro PSD。经过十几年的整合，Cadence PCB领域仍然实施双品牌战略。OrCAD覆盖低端市场(易于使用的工具可以以很低的价格获得，主要与Protel和Pads竞争)，Allegro SPB覆盖高端市场(与Mentor和Zuken竞争)。OrCAD品牌涵盖原理图工具OrCAD Capture/Capture CIS(包括元器件库管理的功能)、原理图仿真工具PSpice(PSpiceAD，PSpiceAA)、PCB布局工具OrCAD PCB Editor(Allegro L版本，OrCAD原有OrCAD布局已于2008年全球停售)、信号完整性分析工具OrCAD Signal Explorer(Allegro Si基础版)。allespb品牌涵盖原理图工具设计入门CIS(与OrCAD Capture CIS相同)、Concept HDL(Cadence自有原理图工具)、原理图仿真工具Allegro AMS Simulator (PSpiceAD、PSpiceAA)、PCB布局工具Allegro SPB编辑器(提供l、Performance、XL和GXL版本)。Allegro PCB SI (L、Performance、XL和GXL版本)是一款信号分析工具。
