继流二极管（限流二极管的工作原理）

续流二极管作用

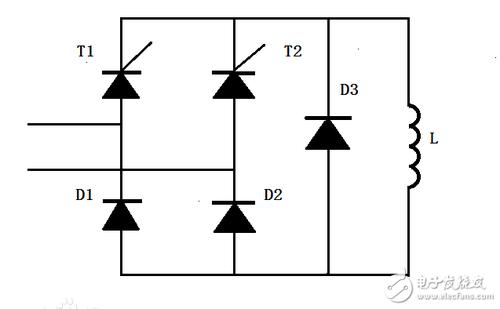

续流二极管通常与储能元件一起使用，以防止电压和电流突然变化并提供通路。电感可以通过它向负载提供连续的电流，避免负载电流突变，起到平滑电流的作用。在开关电源中，你可以看到一个由二极管和电阻串联组成的续流电路。该电路与变压器的初级侧并联。当开关管关断时，续流电路可以释放存储在变压器线圈中的能量，防止感应电压过高而击穿开关管。一般选择快恢复二极管或肖特基二极管就够了，用来以电流的形式消耗线圈产生的反向电势。可以看出，“续流二极管”并不是一个真正的元件，只是在被称为“续流”的电路中起作用。扩展信息：续流二极管并联在线圈的两端。线圈通电流时，两端会产生感应电动势。当电流消失时，其感应电动势会对电路中的元件产生反向电压。当反向电压高于元件的反向击穿电压时，三极管、晶闸管等元件就会损坏。续流二极管并联在线圈的两端。当流过线圈的电流消失时，线圈产生的感应电动势被二极管和线圈组成的电路的工作所消耗，从而保护了电路中其他元件的安全。续流二极管反向并联在电路中继电器或电感线圈的两端。当电感线圈断电时，两端的电动势不会立即消失。来源：百度百科-飞轮二极管

继流二极管的作用 要详细

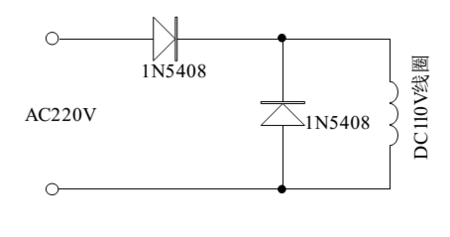

续流二极管并联在线圈的两端。线圈通电流时，两端会产生感应电动势。当电流消失时，其感应电动势会对电路中的元件产生反向电压。当反向电压高于元件的反向击穿电压时，三极管、晶闸管等元件就会损坏。续流二极管并联在线路的两端。当流过线圈的电流消失时，线圈产生的感应电动势被二极管和线圈组成的电路的工作所消耗。从而保护电路中其他元件的安全。续流二极管反向并联在电路中继电器或电感的两端。当电感断电时，两端的电动势不会立即消失。此时，剩余电动势通过二极管释放。起这种作用的二极管称为续流二极管。

二极管的作用与特点

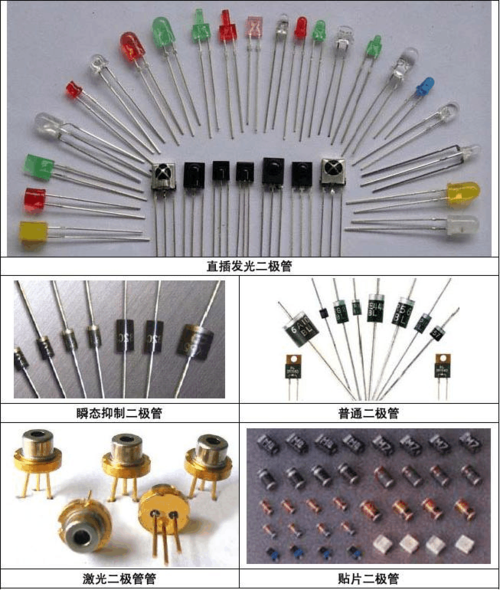

二极管是一种单向导通的二端器件，分为电子二极管和晶体二极管。电子二极管很少见到，但晶体二极管更常见，也更常用。二极管的单向导电性几乎应用于所有的电子电路中，在许多电路中起着重要的作用。1.整流二极管是利用二极管的单向导通性，将交变方向的交流电转换成单向脉冲直流电。2.在直流电压的作用下，开关元件二极管的电阻很小，处于导通状态，相当于一个导通的开关；在反向电压的作用下，电阻很大，处于断开状态，就像一个打开的开关。利用二极管的开关特性，可以形成各种逻辑电路。3.限制元件的二极管正向导通后，其正向压降基本保持不变(硅管为0.7v，锗管为0.3v)。利用这一特性，作为电路中的限幅器，可以将信号幅度限制在一定范围内。4.继电器二极管在开关电源的电感和继电器等感性负载中起着继电器的作用。5.检测二极管在收音机中起检测作用。6.变容二极管用于电视机调谐器。7.显示元件用在vcd、dvd、计算器和其他显示器上。8.齐纳二极管的反向击穿电压是恒定的，击穿后可以恢复。利用这一特性，可以实现齐纳电路。
