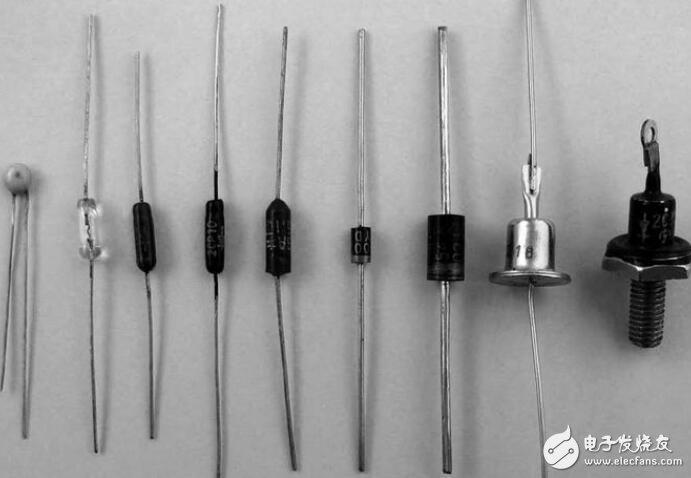

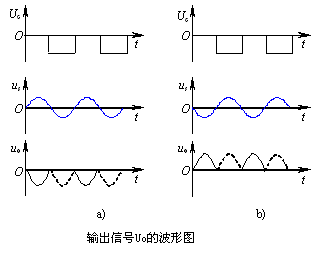

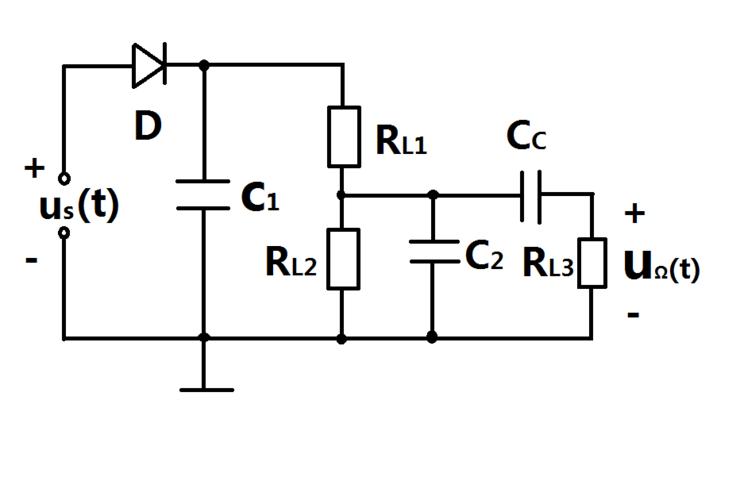

检波二极管，通常是小功率高频，最早的型号是2CP。检波(也称解调)二极管的作用是利用其单向导电性，从高频或中频无线电信号中取出低频信号或音频信号。广泛应用于晶体管收音机、收录机、电视机和通讯设备等的小信号电路中。它的工作频率高，信号幅度弱。国内常用的检波二极管是2AP系列锗玻璃封装二极管。常用的进口检波二极管有1N34/A、1N60等。检波二极管具有结电容低、工作频率高、反向电流小的特点，传统上用于调幅信号检测。工作原理如下：AM信号是高频信号携带低频信号，AM信号的包络是基带低频信号。如果在每个信号周期内取平均值，它将始终为零。如果AM信号通过检测器二极管，由于检测器二极管的单向导电性，AM信号的负部分将被切断，只留下正部分。此时，如果在每个信号周期内取平均值(低通滤波)，AM信号的包络将是基带低频信号，解调(检波)功能就实现了。锗点接触型，工作频率可达400MHz，正向压降小，结电容小，检测效率高，频率特性好，是2AP型。用于检测的二极管，例如点触式二极管，除了检测之外，还可以用于限幅、限幅、调制、混频和开关等电路中。还有两个一致性良好的二极管组件用于FM检测。通常，检测器二极管可以是点接触锗二极管，例如2AP系列。选择时，应根据电路的具体要求，选择工作频率高、反向电流小、正向电流大的检波二极管。虽然检波和整流的原理是一样的，但是整流的目的只是为了获得直流电，而检波是为了从调制波中提取信号分量(包络)。检测电路和半波整流电路是相同的。因为检测是对高频波进行整流，二极管的结电容必须很小，所以选用点接触二极管。大多数可用于高频检测的二极管可用于限幅、箝位、开关和调制电路。

检波二极管的作用

检波(也称解调)二极管的作用是利用其单向导电性，从高频或中频无线电信号中取出低频信号或音频信号。广泛应用于晶体管收音机、收录机、电视机和通讯设备等的小信号电路中。它的工作频率高，信号幅度弱。原则上，从输入信号中取出调制信号就是检测。以整流电流的大小(100mA)为界，输出电流小于100mA时通常称为检测。锗点接触型，工作频率可达400MHz，正向压降小，结电容小，检测效率高，频率特性好，是2AP型。除了一般的二极管检测之外，用于点触式检测的二极管还可以用于限幅、限幅、调制、混频和开关等电路。还有两个一致性良好的二极管组件用于FM检测。国内常用的检波二极管是2AP系列锗玻璃封装二极管。常用的进口检波二极管有1N34/A、1N60等。整流二极管将交流电压转换成单向脉动电压。

检波二极管，检波二极管是什么意思

也称为“可变电抗二极管”。它是由pn结电容(势垒电容)与其反向偏置电压vr的依赖关系和原理制成的二极管。所用材料多为硅或砷化镓单晶，采用外延技术。反向电压越大，结电容越小。变容二极管具有与衬底材料的电阻率相关的串联电阻。主要参数有：零偏结电容、零偏置值、反向击穿电压、中心反向偏置电压、标称电容、电容变化范围(皮法)和截止频率等。针对不同的应用场合，应选择具有不同C和vr特性的变容二极管，如专门用于调谐谐振电路的电调变容二极管、适合放大的放大器变容二极管、固体电源中用于倍频和移相的功率阶跃变容二极管等。用于自动频率控制(afc)和调谐的低功率二极管称为变容二极管。日本制造商也有许多其他名称。通过施加反向电压，其pn结的静电电容发生变化。因此用于自动频率控制、扫描振荡、频率调制和调谐。一般来说，虽然使用硅扩散型二极管，但特制的二极管如合金扩散型、外延键合型、双扩散型等。因为这些二极管具有相对于电压的特别大的静电电容变化率。结电容随反向电压vr变化，代替可变电容，用作调谐电路、振荡电路和锁相环。常用于电视调谐器的频道转换和调谐电路，多由硅材料制成。变容二极管是根据普通二极管内部“pn结”的结电容会随着所加反向电压的变化而变化的原理而专门设计的一种特殊二极管。二极管的pn结有结电容。当施加反向电压时，势垒层变厚，结电容减小，因此改变反向电压可以改变pn结的结电容，使二极管可以用作可变电容。变容二极管是一种可变电抗的非线性电路元件，常用材料为硅或砷化镓。变容二极管广泛应用于微波电路中，如参量放大器、电子调谐和倍频器等。压敏电阻主要是通过结构设计、工艺等一系列途径突出电容与电压的非线性关系，提高Q值以适合应用。通过施加反向电压，其pn结的静电电容发生变化。因此，它常用于自动频率控制、扫描振荡、频率调制和调谐电路中。一般来说，虽然使用硅扩散型二极管，但特制的二极管如合金扩散型、外延键合型、双扩散型等。因为这些二极管具有相对于电压的特别大的静电电容变化率。结电容代替可变电容随反向电压vr而变化，并用作调谐电路、振荡电路，

锁相环路，常用于电视机高频头的频道转换和调谐电路，多以硅材料制作。变容二极管有玻璃外壳封装（玻封）、塑料封装（塑封）、金属外壳封装（金封）和无引线表面封装等多种封装形式、通常，中小功率的变容二极管采用玻封、塑封或表面封装，而功率较大的变容二极管多采用金封。变容二极管262
