高压硅（碳化硅）

高压硅整流变的原理

高压硅整流变压器的基本原理：高压硅整流变压器是一种静止的电气设备，它利用电磁感应的原理，将一种电压的交流电转换成同频率的另一种电压的交流电。高压硅整流变压器的工作原理是电磁感应。一个封闭的铁芯上覆盖着两个绕组：初级绕组和次级绕组。当一次绕组接入交流电源U1时，会在一次绕组中产生励磁电流I1和磁势W1I1，在铁芯中产生与电流电源同频率的交变磁通 0。根据电磁感应定律，同时与一次绕组和二次绕组相连的铁芯中的交变磁通将在一次绕组和二次绕组中感应出交变电动势E1和E2。

更换高压硅堆的步骤及注意事项？

1.使用前，必须详细阅读变压器的使用说明书和配套控制箱的使用说明书。按说明书连接连接线，接地线应接地良好。2.干式变压器控制箱的电源分别为220伏交流电和380伏交流电，通过调压器输出到变压器的低压侧输入。输出可以通过可变比率连续调节到额定电压值。3.考虑到干式试验变压器的安全性和高压试验的严密性，避免设备或试验产品的损坏。成套设备包括：高压试验变压器、变压器控制箱、分压器、球隙保护器、放电棒、高压油杯、高压硅桩、数字微安表。4.进行DC耐压或泄漏电流试验时，先将高压硅桩、微安表拧在高压试验变压器的高压输出端，然后逐渐升压，即可进行DC试验。5.当两台试验变压器串联时，第一台和第二台变压器的额定输出电压相等，其容量比为2: 1。第二个变压器必须放置在绝缘支架上，以确保对地绝缘。串联时注意变压器上的标记，使极性连接正确，以保证预定的输出电压；否则，输出电压为零。扩展资料：黑白电视在潮湿天气容易引起高压袋腔高压点火。火花高压硅堆的圆柱面被蚀刻成一条条凹槽，使硅堆外表面在高压下拉弧导通，显像管第二阳极无高压，导致电视上无光栅。这时候可以用小刀把高压硅桩圆柱面上的碳化物刮掉，然后用砂纸打磨。只要用一米测量硅桩的性能仍然良好，就可以在其表面涂一层环氧树脂，固化后即可使用。高压袋可以在空腔内的碳化物被清除后使用。

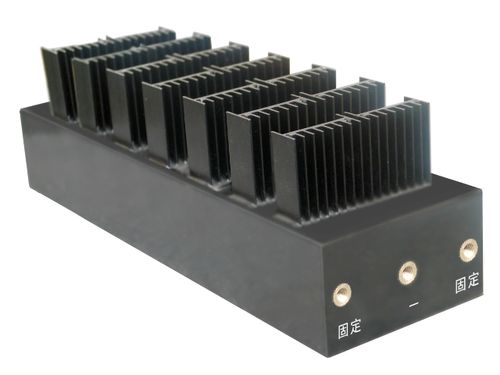

什么是高压硅堆？

高压硅堆是用来整流的，相当于一个二极管：高压试验变压器的输出也是交流，但有些试验需要高压DC电压，串联高压硅堆可以得到一个DC电压源。
