门铃IC（门铃芯片）

电话门铃的原理是什么？

上图为丁咚电子门铃的电子电路图。图中的IC是时基电路集成块555，它构成一个不稳定的多谐振荡器。按下按钮AN(安装在门上)，振荡器以700Hz左右的频率振荡，扬声器发出“叮”的一声。同时，电源通过二极管D1给C1充电。当释放按钮时，C1通过电阻器R1放电，保持振荡。但由于AN断开，电阻串联到电路中，使振荡频率变为500Hz左右，扬声器发出“咚”的声音。直到C1上的电压无法维持555振荡。“咚”的余音长度可以通过改变C1的值来改变。

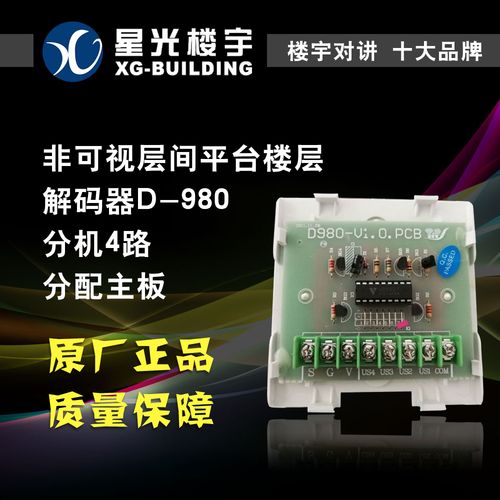

可视门铃解码器主要芯片

很多可视门铃的解码ic都是单片机，需要写才能用。不同的制造商使用不同的集成电路，不同的程序和不兼容的布线。

电子门铃电路设计原理

1.室外机的工作原理是：(1)麦克风采集语音，摄像头采集图像信号，将采集到的模拟信号进行模数转换成数字信号。主处理器对语音和数字图像信号进行压缩和增强，然后通过无线信号发射器发送压缩后的信号；(2)通过无线信号发射器发射门铃按钮等外设产生的控制信号；(3)无线信号接收器接收室内机发送的无线语音信号，主处理器对接收到的语音信号进行解压缩，然后转换成模拟信号，通过扬声器播放出来；(4)无线信号接收器接收室内机发送控制信号，主处理器将接收到的控制信号转换成锁控命令，通过短距离无线发射器(通常为Zigbee协议)发送给开锁控制器。2.室内机的工作原理是：(1)无线信号接收器接收来自室外机的无线语音或视频信号，主处理器对接收到的信号进行冗余错误和解码，然后将解码后的视频信号显示在显示屏上，而解码后的语音信号通过D/A转换成模拟信号，通过扬声器播放出来；(2)通过无线信号发射器发射由室内单元的各种外围设备产生的控制信号，例如用于通话和解锁的按钮；(3)麦克风用于采集语音信号，将采集到的模拟信号进行模数转换成数字信号。主处理器压缩语音信号，然后通过无线信号发射器发送压缩的信号。开锁控制器主要用于实现无线遥控开锁。开锁控制器内嵌各种智能锁(电锁、磁锁、静音锁、指纹锁、密码锁等)。).当解锁控制器接收到来自室外机的无线控制信号时，它解密和解码该信号以解锁门，从而远程解锁门。扩展信息常见的门铃有普通无线门铃、无电池无线门铃和有线门铃。1.无线门铃无电池无线门铃是指发射器采用能量捕获技术，可以收集用户按下门铃按钮时的能量，转换成电能驱动门铃发声器响起。室内机，即门铃发声器，需要接通电源。门铃按钮产生的控制信号通过无线信号发射器发射出去，室内机的无线信号接收器接收到这个无线信号，然后按铃。2.主动门铃主动无线门铃是日常生活中经常见到的一种门铃。它的发射器由12V电池供电，接收器由电池供电或连接到电源。门铃发出无线信号，室内机的无线信号接收器接收到这个无线信号，然后按铃。无线门铃按传输内容可分为无线隐形门铃和无线可视门铃。3.有线门铃发射器和接收器是通过导线连接的，发射器发出的信号是通过导线传输到接收器的，所以信号比较稳定，不会出现虚警。但布线麻烦，很可能需要凿墙，所以近几年逐渐淡出市场。参考来源：百度百科-门铃
