音乐IC（音乐集成电路接线图）

请教简单的音乐IC芯片接线方法

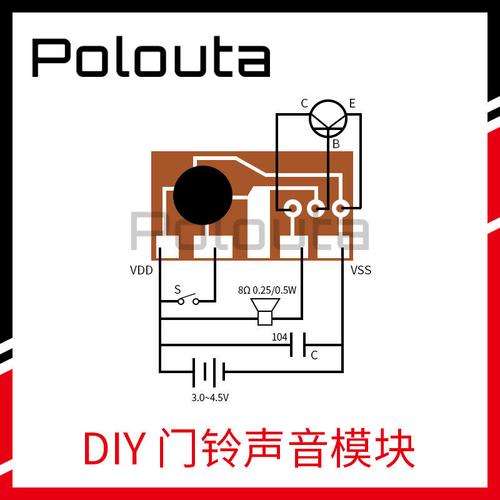

IC芯片的布线如图所示。音乐芯片由以下部分组成：地址计数器用于指定ROM中的PC指针(程序计数器)。当前频率输出的延时时间结束后，触发计数器累加，切换到下一个频率输出并延时。音乐播放后，会被清除。节拍存储器ROM用于存储音乐的频率和延迟数据。频率发生器用于产生具有特定频率的方波振荡输出。如果不能停止输出，可以直接输出超声波。延时计数器用来控制这个频率输出多长时间，每1毫秒减1。当它减少到0时，它触发PC计数器增加1，并从rom中读取下一个节拍。扩展数据通过从rom中读取频率和延迟数据来工作。频率数据被发送到频率发生器，然后延迟数据被发送到延迟计数器。等待延迟计数器减少到0，同时频率发生器持续输出指定频率。触发PC指针加1，读取下一个节拍数据。如果PC指针大于总节拍数，将被清除，以避免读取其他随机数据。常用的音乐格式：MID格式：MIDI(乐器数字接口)乐器数字接口，是80年代初为解决电声乐器之间的通信问题而提出的。MIDI传输的不是声音信号，而是音符、控制参数和其他指令。WAV格式：(会议语音IC类介绍)采集音色的格式。参考来源：百度百科-声音芯片参考来源：百度百科-音乐芯片

语音芯片是什么？

语音芯片1。语音芯片的定义：通过采样将语音信号转换成数字，存储在IC的ROM中，再由电路将ROM中的数字还原成语音信号。普通语音芯片的放音功能本质上是一个DAC过程，ADC过程数据由计算机完成，包括语音信号的采样、压缩和EQ处理。录音芯片包括ADC和DAC两个过程，全部由芯片自己完成，包括语音数据采集、分析、压缩、存储和回放等步骤。ADC=模拟数字变模数转换，DAC=数字模拟变数模转换，声音的好坏取决于ADC和DAC的位数。比如威创公司的WTV系列，ADC和DAC都是16bit，接近CD音质。威创公司的WTB系列DAC是8bit，音质一般。2.语音信号的量化表达(1)语音信号的量化采样率(F)、位数(N)、波特率(T)采样：将语音模拟信号转换为数字信号。采样率：每秒的样本数(字节)。波特率：每秒采样的位数(位)。波特率直接决定音质。Bps:比特每秒，采样的比特数是指二进制条件下的比特数。一般情况下，除非特别说明，声音的采样位数是指8位数，范围从00H - FFH，静音设置为80H。(2)采样率奈奎斯特定律：要从采样信号中不失真地恢复出原始信号，采样频率应大于信号最高频率的2倍。当采样频率小于频谱最高频率的2倍时，信号的频谱有混叠。当采样频率大于频谱最高频率的2倍时，信号的频谱没有混叠。语音的带宽大概在20 ~ 20 kHz，常见的语音大概在3KHZ以下。所以一般来说，CD的音质是44.1K，16bit。如果遇到一些特殊的声音，比如乐器，音质也是48K，24bit，但不是主流。一般我们在处理普通语音的IC时，最高采样率是16K，语音一般是8K(比如电话质量)，6K左右。6K以下效果差。在单片机应用过程中，采样越高，定时器中断速度越快，会影响对其他信号的监测和检测，所以要综合考虑。(3)语音压缩技术。由于语音数据量巨大，所以需要对语音数据进行有效的压缩，这样可以使我们在有限的ROM空间内输入更多的语音内容。有几种方法：语音分段：把语音中可以重复的部分剪下来，通过排列组合完整的回放内容。语音采样：一般我们使用的喇叭的频响曲线在中频部分，高频很少使用。因此，在喇叭音质尚可的情况下，应适当降低采样频率，以达到压缩效果。这个过程是不可逆的，不能恢复到原来的样子，这就是所谓的有损压缩。数学压缩：压缩主要是针对采样位数，也是有损压缩。比如我们经常使用的ADPCM压缩格式，就是把语音数据从16bit压缩到4 bits，压缩率是4倍。MP3压缩数据流，涉及数据预测。其波特率压缩比约为10倍。通常情况下，上述压缩方法结合使用。(4)常用的语音格式PCM格式：脉码调制(Pulse Code Molation)，对模拟语音信号进行采样，得到量化的语音数据，是最基本、最原始的语音格式。它非常类似于RAW格式和SND格式。都是纯语音格式。WAV格式：Wave Audio Files是微软公司开发的一种声音文件格式，也称为波形声音文件，它受到Windows平台及其应用程序的广泛支持。WAV格式支持许多压缩算法，以及各种音频位、采样频率和通道。然而，WAV格式需要太多的存储空间用于通信和传播。WAV文件中存储的每一条数据都有自己独立的标识，可以告诉用户是什么数据，包括采样频率和位数，单声道还是立体声等。

ADPCM格式：是利用过去的几个采样值来预测当前输入的采样值，并使其具有自适应预测功能与实际检测值进行比较，随时自动量化差值，使其保持与信号同步变化。适用于变声率适中，声音回放过程较短的情况。它

的优点是对于人声的处理比较逼真，一般达到90％以上，已广泛地应用于电话通信领域。 MP3格式： Moving Picture Experts Group Audio Layer III，简称为MP3。它是利用 MPEG Audio Layer 3 的技术，采取了名为“感官编码技术”的编码算法：编码时先对音频文件进行频谱分析，然后用过滤器滤掉噪音电平，接着通过量化的方式将剩下的每一位打散排列，最后形成具有较高压缩比的mp3文件，并使压缩后的文件在回放时能够达到较接近原音源的声音效果。它的实质是vbr（Variant Bitrate 可变波特率）可以根据编码的内容动态地选择合适的波特率，因此编码的结果是在保证了音质的同时又照顾了文件的大小。 mp3压缩率10倍甚至12倍。是最初出现的一种高压缩率的语音格式。 Linear Scale格式：根据声音的变化率大小，把声音分成若干段，对每段用线性比例进行压缩，但是它的比例是可变的。SUNLINK公司和ALPHA公司的Linear Scale格式为5bit。 Logpcm格式：基本上对整个声音进行线性压缩，将最后若干位去掉。这种压缩方式在硬件上很容易实现，但音质比Linear Scale差一些，特别是音量较小声音比较细腻的情况下效果较差。主要用于pure speech方面 3、语音ROM空间的表述 语音芯片为表述的形象化，由语音长度来表示 a)普通语音芯片以6K采样率为语音长度计算标准。 b)录音IC以4K采样率为语音长度计算标准。 4、语音芯片的要素 相同品种的芯片成本与芯片的大小成正比。 a)I/O口的分配和ROM的大小（语音秒数）决定芯片成本。低秒数语音芯片其I/O口较少。 b)音质提高，采样提高，语音秒数缩短。 音质降低，采样降低，语音秒数变长 c) 语音秒数的计算方法：M/(n*f) M---ROM大小（bit） n*f---波特率 5、声音处理软件介绍 1）SoundForge 2）Cooledit 3）goldwave 语音芯片分类： 现在市场上常见芯片分类： 短时间芯片有10秒，20秒，40秒，80秒,170秒的芯片，针对型号：WTV系列和ISD1700系列芯片 常用的模块有：6分钟，8分钟，16分钟，1小时的等。。针对型号：WT588D系列语音模块 长时间的芯片有：340秒，500秒，1000秒，2000秒更长。。针对型号：WTV340和ISD4000系列语音芯片 通用的芯片有：3秒到340秒。针对型号：WTV系列，WTB系列,APLUS系列. 语音芯片根据集成电路类型来分,凡是与声音有关系的集成电路被统称为语音芯片(又称语音IC,这里应该叫成Voice IC),但是在语音芯片的大类型中,又被分为语音IC(这里应该叫成Speech IC),音乐IC(这里应该叫成Music IC)两种.语音芯片供应商：广州唯创电子李义平

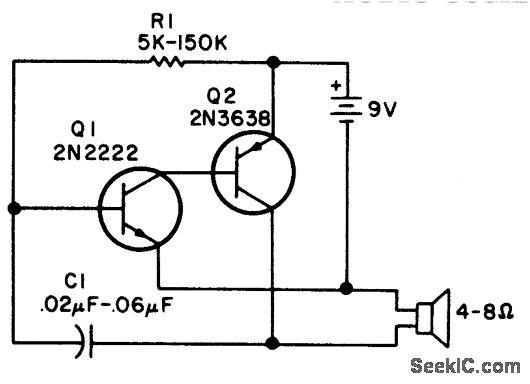

音效IC含有音频振荡电路吗？

有的，因为有的音乐IC外部会有个100K左右的电阻，是用来调节音调的，他其实就是用来确定震荡电路频率的但现在因为集成芯片的集成度高了，电阻值也做的比较稳定了所以那个电阻逐渐的被做到了内部，除非一部分要求比较高的芯片还是在外部留有R、C的引脚，但是没有震荡电路产生一定的频率，音乐IC是不能发出声音的~
