插接式电缆（插接母线如何与配电柜相连）

插接母线与电缆有什么区别

中文词条名称：插入式母线英文词条名称：插入式母线又称防护型、封闭型、致密型绝缘母线，是以钢或铝条为导电母线，以金屏板为保护套管，按一定模数插接组装而成的配线包。引入和引出广播连接箱(箱内装有自动开关)和套有母线的插座箱可用于引入和连接电力调度。主要用于机床密集车间、水晶生产车间、面试室、高层民用建筑、自动化流水线等场所。母线：将电气设备中的截流分支电路连接在一起的导体。它是收集和分配电力的载体，也称为母线。传统上，每个配电装置中的载流分支电路的导体通常被称为母线。总线的功能是收集、分配和传输电能。由于运行中有巨大的电能通过母线，短路时承受巨大的发热和电动力学效应。因此，必须合理选择母线材料、截面形状和截面积，以满足安全经济运行的要求。母线的类型常用的母线有两种：硬母线和软母线。硬母线由铜或铝制成，有矩形、槽形和管形等几种形状。多用于35 kV及以下的室内配电装置，铝管母线有时用于110 kV ~ 220 kV的室外配电装置。常用的软母线有铝绞线、铜绞线或钢芯铜线等。软母线多用于35 kv以上的室外配电装置。在不同环境条件下选择和应用母线时，应考虑选择不同类型和材料的母线。另外，对于各种母线，通常应根据最大长期工作电流选择母线截面。根据最大短路电流，校核母线的短期热稳定性和动态稳定性。由于导体的电阻和多根导体相互靠近时交流电的作用，母线通过电流时会产生热量。铜铝裸母线长期工作时的允许加热温度为70，但当其接触面有可靠的锡覆盖(如超声波镀锡等)时。)，温度可以提高到85。由于持续发热允许温度的限制，对于不同材质、不同截面的母线，给出了相应的长期允许电流值。在选择母线截面时，母线的实际最大长期工作电流(考虑半小时以上的过载)应小于所选截面母线的长期允许电流值。当年平均负荷较大，导体和母线为主时(如室外配电设备的母线)，通常按经济电流密度法选择母线。经济电流密度是在母线损耗、母线及附属设备的年维护和折旧被认为最低时流过母线单位截面积的电流。将经济电流密度除以不考虑人为过载的长期工作电流，得到母线截面。一般经济电流密度法选择的母线截面大于最大长期工作电流法选择的母线截面。母线热稳定短路时，导体内产生的大量热量无法散发到周围空气中，使导体温度迅速升高。由于短路持续时间短，其允许温度应远高于长期工作时发热的允许温度。铜和铝裸母线短路时的允许温度分别为300和200。在选择母线时，母线短路暂态过程计算的短时发热温度应低于实际母线的上述短时发热允许温度。公共汽车的动态稳定性。发生短路时，会有较大的冲击电流流过母线，产生巨大的电动势。而母线和支柱绝缘子的机械强度不够，就会发生变形或损坏事故。对于布置在同一平面内的三相母线，当对称s

从主变压器到配电室一般采用矩形母线。其优点是施工安装方便，运行变化小，载流量大，但成本高。软母线在室外使用，由于空间大，电线摆动，使线间距不够。软总线易于构建且成本低。电缆：电线电缆是指用于电力、通讯及相关传输目的的材料。“电线”和“电缆”没有严格的界限。通常线芯少、直径小、结构简单的产品称为电线，没有绝缘的称为裸线，其他的称为电缆。截面积较大(大于6平方毫米)的导体称为大导线，较小(小于等于6平方毫米)的导体称为小导线，绝缘导线也称为配线。电线主要有裸线、电磁线、绝缘线、电力电缆、通讯电缆、电器用光缆等。电缆命名电线电缆的完整命名通常比较复杂，所以人们有时会用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整名称。例如，“低压电缆”代表所有0.6/1kV级的塑料绝缘电力电缆。电缆的类型谱比较完善。可以说只要写出电线电缆的标准型号和规格，就可以识别具体的产品，但是它的全称是什么呢？电线电缆产品的命名有以下原则：1。产品名称包含的内容(1)产品的应用场合或尺寸名称(2)产品的结构材料或类型；(3)产品的重要特性或附加特性基本上按上述顺序命名。有时，为了强调重要的或附加的特征，将特征写在前面或相应的结构描述之前。2.结构描述的顺序产品结构描述按照从里到外的原则：导体-绝缘-内护套-外护套-铠装型。3.简化在不引起混淆的情况下，省略或缩写了一些结构描述。例如汽车电线和软线中不允许使用铝导体，所以不描述导体材料。案例：8.7/15kV额定电压阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(太长！)额定电压8.7/15kV”——应用/电压等级阻燃——强调特性铜芯3354导体材料XLPE绝缘3354绝缘材料钢带铠装3354铠装层材料及类型(双钢带间隙缠绕)PVC护套3354内外护套材料(内外类型电线电缆的组成及顺序如下：[1:类别及用途][2:导体] [:绝缘] [43360内护套

]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。数字标记 铠装层 外被层或外护套 0 无 --- 1 联锁铠装 纤维外被 2 双层钢带 聚氯乙烯外套 3 细圆钢丝 聚乙烯外套 4 粗圆钢丝 5 皱纹(轧纹)钢带 6 双铝(或铝合金)带 8 铜丝编织 9 钢丝编织 电线电缆的应用主要分为三大类 1、电力系统 电力系统采用的电线电缆产品主要有架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸力缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电力设备用电气装备电线电缆等。 2、信息传输系统 用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。 3、机械设备、仪器仪表系统 此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。 电线电缆产品主要分为五大类 1、裸电线及裸导体制品 本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。 2、电力电缆 本类产品主要特征是：在导体外挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应电力系统的相线、零线和地线），如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出（绕包）、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。 产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大（几十安至几千安）、电压高（220V至500kV及以上）。 3、电气装备用电线电缆 该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。 4、通讯电缆及光纤（简略介绍） 随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。 该类产品结构尺寸通常较小而均匀，制造精度要求高。 5、电磁线（绕组线） 主要用于各种电机、仪器仪表等。 电线电缆的衍生/新产品 电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构、或提高工艺要求、或将不同品种的产品进行组合而产生。 采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等； 改变产品结构如：耐火电缆等； 提高工艺要求如：医用线缆等； 组合产品如：OPGW等； 方便安装和降低装备成本如：预制分支电缆等。 电缆电线分类1、常用的电线、电缆按用途分有哪些种类？ 答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。2、绝缘电线有哪几种？ 答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。 3、电缆桥架适合于何种场合？ 答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。4、电缆附件有哪些？ 答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。 5、什么叫电缆中间接头？ 答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。 电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆; 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L为铝; 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套 五、派生代码－D不滴流，P干绝缘; 六、外护层代码七、特殊产品代码－TH湿热带，TA干热带; 八、额定电压－单位KV 有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆 结构：（同轴电缆）单根无氧圆铜线+物理 发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24芯 用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆 用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53） 聚氯乙烯绝缘软电缆 用途：家用电器、小型电动工具、仪表及动 力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的 分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆 用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆 用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线 传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

现在用电气母线槽越来越多了，电缆都很少见了，插接式母线槽与电缆相比，到底有什么优点啊？

随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。插接式母线槽大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。而且因为导体发热、环境因素等影响，电缆的使用寿命远不如母线槽长，而且一旦发生故障，电缆维修很麻烦，封闭的的电缆，光从外部是无法判断内部短路点的，只能全部更换。而母线槽采用的模块化安装，哪里坏了换哪里，大大节约了维修成本z

什么是插接母线

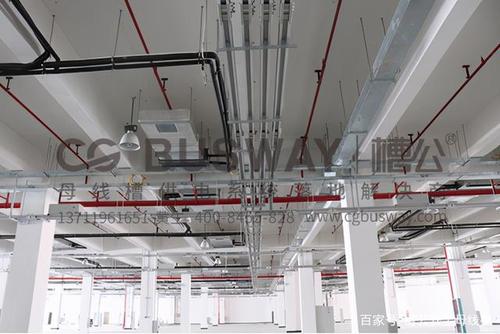

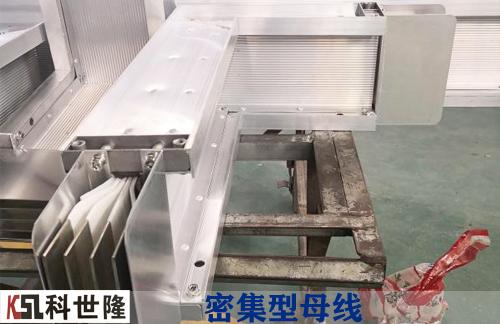

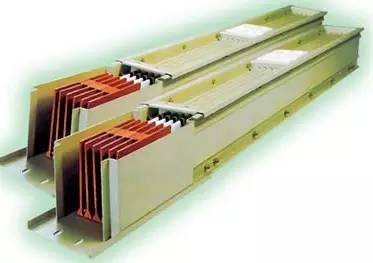

你说的是插接式母线槽吗？母线槽系统是一个高效输送电流的配电装置,尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。 母线槽特点是具有系列配套、商品性车产、体积小、容量大、设计施工周期短、装拆方便、不会燃烧、安全可靠、使用寿命长。母线槽产品适用于交流50Hz，额定电压380V，额定电流250A-4000A的三相四线，三相四线制供配电系统工程中。 封闭式母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、L型垂直（水平）弯通母线、Z型垂直（水平）偏置母线、T型垂直（水平）三通母线、X型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。 插接式母线槽作为一种新型配电导线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善
