圆形电缆组件（电缆组件 技术规范）

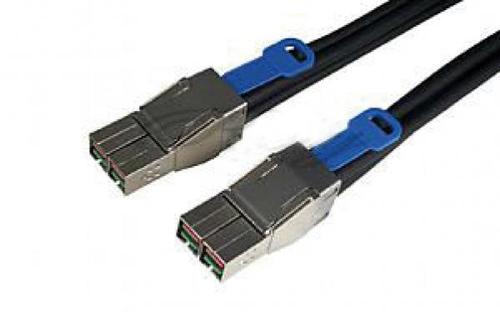

如何指定 Mini-SAS HD 连接器和电缆组件

串行SCSI (SAS)连接器对于数据中心中存储系统的互连非常重要。SAS规定了存储设备中的标准互连。这个标准已经发展了很多年，从2005年的SAS-1(每秒3.0 Gbps)到2009年的SAS-2(每秒6Gbps)再到2013年的SAS-3(每秒12Gbps)。迷你SAS HD(高密度)连接器和电缆组件符合SAS-3标准。迷你SAS HD连接器和电缆组件支持内部和外部应用。除了存储，Mini-SAS HD连接器还用于一些工业和医疗设备。内部连接可以将服务器处理器与内置存储系统连接起来，而外部连接可以连接机架到机架或机架到机架存储磁盘或其他设备。要指定微型SAS HD连接器或电缆组件，必须考虑许多变量，包括连接器上的端口数量、电缆组件的电缆规格和电缆长度、电缆组件中的电缆类型、(外部电缆组件的)闩锁设计和制造交付时间。还要考虑你想要达到的性能标准。端口数量根据所需的数据吞吐量，设计人员将选择具有不同端口数量的Mini-SAS HD连接器。Mini-SAS HD连接器系统中有四个通道，每个通道的数据传输容量为12Gbps。所以一个端口可以实现48Gbps。想要更快传输更多数据的客户可以使用具有更多端口的连接器设计。有单口、双口、四口设计供你选择。在存储行业，你会看到一个1U大小的存储机架，上面装载了许多端口，因为它需要从服务器和交换机上移动数据。在工业或医疗设备中，连接器的端口数量可能很少，因为通常没有太多数据需要移动。电缆长度和规格的另一个标准包括电缆长度和规格。SAS不仅规定了连接器的外部尺寸，还规定了性能。SAS标准规定了电缆组件在插入损耗、串音干扰和其他降低信号质量的因素方面的性能。迷你SAS HD电缆组件通常有四种不同的线规：30、28、26和24；数字越小，线径越大。因为线径越大，衰减越小，所以线径越大的电缆组件通常可以在更长的距离上满足行业规范。例如，30号电缆约3米长，而24号电缆可能有6-7米长，但也符合行业规范。标准客户通常有独特的连接器和电缆组件性能要求。根据信道损耗预算，他们可能需要增加电缆组件的线径，以实现更好的性能余量。性能基本由行业标准规定，但客户会根据系统配置决定实际性能标准。客户经常向连接器制造商询问损耗预算。例如，客户可能要求在三米距离内的损耗预算为10dB。制造商可能会说，客户需要在电缆组件中使用26号线规来实现这一损耗预算。A型圆形电缆用作外部连接器，而扁平双轴电缆通常用作内部电缆，以节省系统的内部空间。然而，一些设计师更喜欢在内部电缆组件中使用圆形电缆。闩锁设计外部连接器的某些电缆组件的锁定机制比其他电缆组件的更强。如果闩锁设计具有高闩锁保持力，则在移动存储系统或其他设备时，插头不会轻易脱落。制造时间从订单发布到交付的交付时间也应考虑在内，并应与制造商讨论，尤其是定制订单。Mini-SAS HD连接器和电缆组件的交付时间因制造商和订购的部件而异。请务必在规格要求中尽早讨论预期交付时间。迷你SAS HD连接器和电缆组件是存储应用的理想选择。它们体积小，性能优异，允许系统制造商在单个设备中添加许多端口。考虑到上述标准，系统设计师可以为任何存储应用找到合适的Mini-SAS HD连接器。

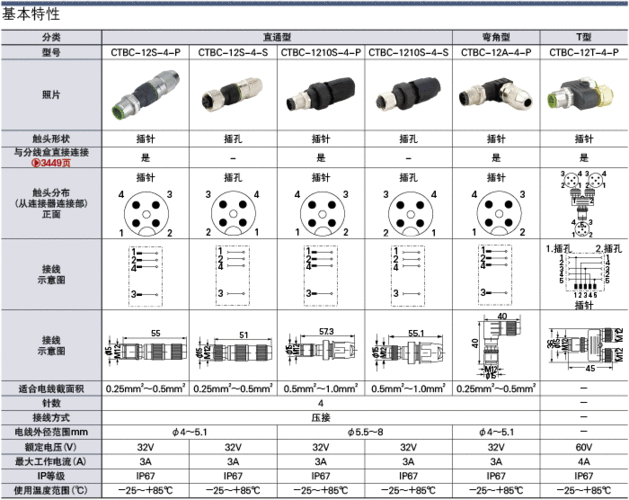

M12连接器常规产品

M12连接器的常规类型包括现场组装、单端/双端预制、面板法兰插座等。以上三种占整体比例最高，其中芯数为：3针3孔、4针4孔、5针5孔、6针6孔、8针8孔、12针12孔、17针17孔。键位分为A键位、B键位、C键位和d键位。

电子产品 种类

所有由电子元件组成的产品都可以统称为电子产品。比如：军用物资：雷达、无线收发机、军用卫星、军用通信设备等。家用电器：电视接收机、冰箱、冰柜、空调、vcd、收音机、录像机、手机、电话等。专业：广播、电视发射机、专业录像机、播控设备、各种电子仪器仪表等。玩具：各种电子玩具。工信部运行监测协调局数据显示，2012年1-11月，我国电子信息产品进出口总额10685亿美元，同比增长4.1%，增速比1-10月提高0.8个百分点。
