跳线，预压接（跳线接法图解）

电脑跳线接法图解

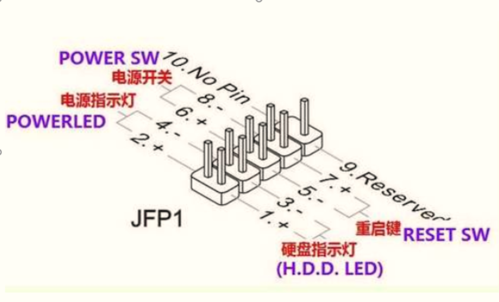

电脑主板跳线连接示意图如下：1。电源开关：电源开关。定义：机箱前面的电源按钮2。复位/重启开关：复位开关。功能定义：机箱正面复位按钮3、硬盘状态指示灯：HDD LED4、电源指示灯：/-扩展数据主板上的跳线一般有CPU设置跳线、CMOS清零跳线、BIOS写禁止跳线等。其中以CPU设置跳线最为复杂。如果主板比较旧，需要在主板上设置核心电压、外接频率、倍频的跳线。根据主板指令和CPU频率，设置相应的跳线。通常一组跳线对应主板上的CPU电压，每个跳线对应一个电压值。找到合适的电压值，插上键帽短路，选择这个电压值。参考来源：百度百科-Jumper

所谓跳线是什么线应该怎么接

跳线其实就是连接电路板(PWB)两个需求点的金属连接线，因为产品设计不同；跳线由不同的材料和厚度制成！大部分跳线用于同电位的电压传输，也有参考电压用于保护电路。对于电压要求精准的，稍微金属布线调整造成的压降也会对产品性能产生很大影响！常见的跳线有电脑板跳线、光纤跳线、网络跳线等。从外观上看，电脑内部板的“跳线”是嵌在主板、声卡、硬盘等设备上的小金属棒(跳线柱)，以及套在这些金属棒上的小夹子(跳线夹)。跳线的作用是调整设备上不同电信号的通断关系，调整设备的工作状态，比如确定主板电压，驱动器的主从关系等等。当跳线夹同时套有两个跳线柱时，表示两个跳线柱连接。如果只有一个跳线柱有套或者没有套，说明断开了。调整跳线非常重要。如果你跳错了，它就会崩溃，甚至烧毁整个设备。因此，在调整跳线时，您必须仔细阅读说明，并检查跳线名称、跳线列号和开关关系。这里的跳线是指铜质连接电缆，由标准跳线电缆和连接硬件组成。跳线电缆有两到八根铜芯，连接硬件是两个6位或8位模块插头，或者它们有一根或多根裸线。有些跳线一端有一个模块插头，另一端有一个8位模块插槽，或者配有100P接线插头、麦克风或模块插槽。跳线用于连接配线架上的各种链路，可用作配线架或设备连接电缆。模块化跳线两端均为RJ45连接器，采用TIA/EIA-568A引脚结构，柔性插拔设计，防止松动和卡死。跳线的长度从1英尺(0.305米)到500英尺(15.25米)不等，最常用的有3英尺、5英尺、7英尺和10英尺。模块化跳线用于工作区，也可用作配线间的跳线。在小型办公网络或家庭网络的DIY安装中，经常会提到双机互联跳线。这种跳线不是综合布线中使用的标准跳线，而是一种特殊的硬件设备连接线。当用双绞线直接连接两台PC机时，或者两个集线器要通过RJ45口对接时，就需要一个交叉(俗称交叉连接器，跳线)。它遵循一个特殊的连接顺序。RJ45线对接方式如下：A端B端1 pin白橙& lt一个一个& gt白色绿色2针橙色& lt一-& gt；绿色3针白色绿色& lt一-& gt；白色橙色4针蓝色& lt一-& gt；蓝色5针白色蓝色& lt一-& gt；白色蓝色6针绿色& lt一-& gt；橙色7针白棕色& lt一-& gt；白棕色8针棕色& lt一-& gt；棕色普通普通跳线：用于连接计算机网卡与模块，配线架与布线，配线架与集线器或交换机。两端的RJ45连接器以同样的方式连接。交叉连接电缆：用于连接集线器和交换机。它们两端的RJ45接线方式不同，所以要求其中一个接线对切换到1/2和3/6对。而剩余的线对仍然可以以一对一的方式安装。在综合布线(在线)智能管理系统中，还使用了一种识别跳线，实际上是一种复合跳线或多功能跳线。通常在四对导线之外，增加一根导线，由铜线或光纤组成，用于连接相应的检测设备，对布线系统进行实时检测和管理。作为跳线布线系统的重要组成部分，测试问题一直没有得到重视。跳线的测试问题是最近两年才在标准中提到的，在TIA/EIA-568-A-4-1999:1004对电缆传输延迟和延迟偏差规范TIA/EIA-568-A-5-2000:1004对增强型5类布线技术规范TIA/EIA-568-B Part 2:100平衡双绞线电缆组件标准，在已公布的几个标准中，列举了如下。独创跳线技术严谨，采用多股软线设计，可承受反复插拔次数。

对于跳线来说，一个重要的性能就是弯曲性能。因为UTP双绞线一般是实心的，所以可管理性差。一是线缆较硬，不利于弯曲；二是实芯电缆在弯曲时会有明显的回波损耗，导致电缆性能下降。因此，对实芯电缆的弯曲半径有明确的要求。而专门用于管理跳线的多股芯软电缆就不存在这样的问题。

主板跳线接法图解

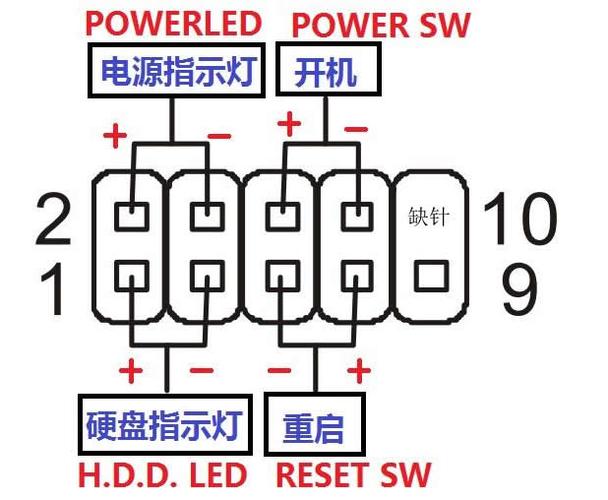

1.开关跳线的连接。开关跳线的连接是安装中最困难的部分。以下面的跳线9针插针为例，这是最常见的插针。当然有的主板不一样，需要根据主板logo来进行。

依个插入。注：跳线下面有标识，左边+（正极），右边-（负极）。红色框标识是PWR LED，对应机箱连接线的Power LED的跳线，需要区分正负极。绿色框标识是HDD LED，对应机箱连接线的HDD LED的跳线，需要区分正负极。黄色框标识是RESET，对应机箱连接线的RESET SW跳线，不需要区分正负极。蓝色框标识是PWR BTN，对应机箱连接线的Power SW跳线，不需要区分正负极。有些主板开关标识可能不是PWR BTN，例如Power SW、PW、PWR，POWER以及ON/OFF，都代表开关，意思是一样的。2、CPU FAN插针主板上的CPU FAN是CPU散热器风扇专用接口，带有防呆接口设计，一般不会插错的。误将CPU散热器风扇的电源线插到了CHA FAN，那么就会造成主板BIOS中无法监控风扇转速，实现智能调速功能等问题，可能还会出现开机F1报错，按F1键才能正常开机。3、USB2.0插针主板上的USB2.0插针，主要是为了给机箱前置USB2.0提供跳线，一般为9针插针，并且在主板上方或者下方有标注USB，设有防呆设计，反插无法插进去。还有一些机箱前置I/O上设有USB3.0接口，USB 3.0又名USB 3.1 Gen 1，19针插针，找到机箱的USB3.0接口连接线插上就可以了。
