高压开关柜（高压开关柜图片）

高压开关柜型号有哪些？各型号区别是什么？

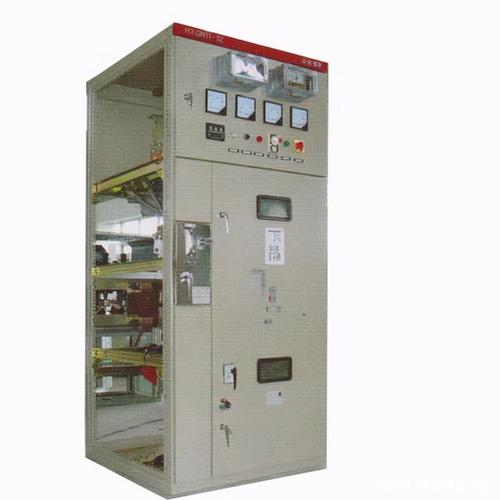

高压开关柜的型号有KYN28A-12、KYN28-24、KYN61-40.5、SF6等。由不同的制造商生产。KYN28-24型室内金属铠装移开式开关设备是一种三相、交流50(60)Hz、额定工作电压24 kV、额定工作电流3,150 A及以下的成套配电设备。主要用于发电厂、中小型发电机的输电，工矿企事业单位的配电，电力系统二次变电所的受电和馈电，大型高压电动机的起动等。用于控制、保护和监控。其总线系统为单总线，可衍生为带旁路的单总线和双总线结构。KY系列：K表示凯，Y表示可拆卸，N表示室内产品。如KYN28、KNY10、KYN24，其中28、24、10为设计序号。这种开关设备的断路器可以从柜中取出。目前，kyn28-12是市场上应用最广泛的产品。HXGN系列：H代表环网型，X代表箱式，G代表固定式，N代表室内产品。如HXGN17和HXGN15，其中15和17为设计序号。这种开关柜的断路器采用负荷开关，只适用于小电流。按照电压等级分类，AC1000V及以下通常称为低压开关柜(如PGL、GGD、GCK、GBD、MNS等。)，AC1000V及以上称为高压开关设备(如GG-1A、XGN15、KYN48等。)，有时也把AC10kV高压柜称为中压柜(如XGN15 10kV环网柜)。按电压波形分类，分为交流开关设备和DC开关设备。根据内部结构，抽出式开关柜(如GCS、GCK、MNS等。)和固定式开关柜(如GGD等。)按用途分为进线柜、出线柜、计量柜、补偿柜(电容柜)、转角柜、母线柜。参考上图：百度百科-开关柜参考上图：百度百科-高压开关柜

高压开关柜的作用有哪些？

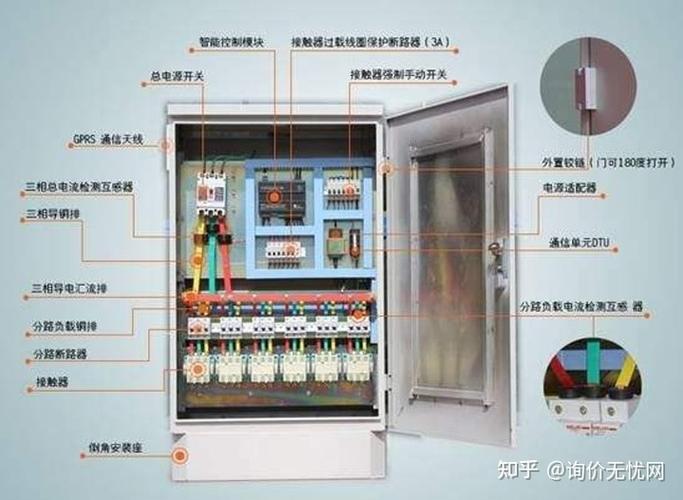

高压开关柜中一般包含哪些部件？各有什么作用？

真空断路器：开断短路电流和保护附属设备的接地开关：开关维护用接地电流互感器：继电保护用电流电压互感器：能提供和测量电压的复合开关：开闭环熔断器：开断短路电流母线馈线五防联锁装置避雷器带电指示器风机-大电流通风不足时使用隔离开关，目前就这些。
