绝缘导线（电缆有几种类型）

绝缘导线是什么

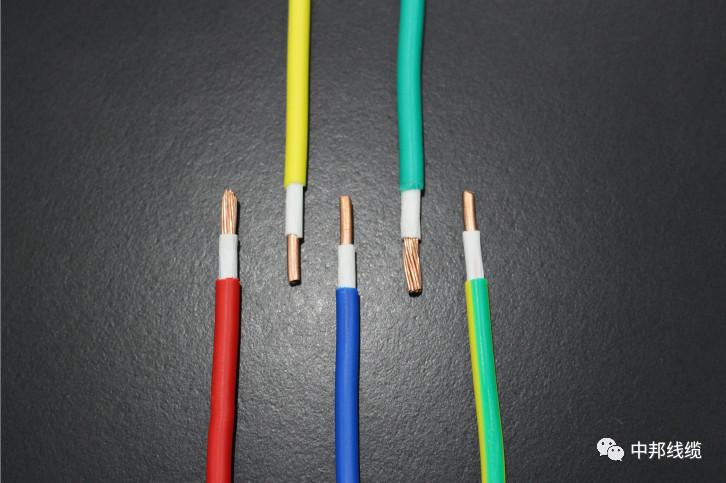

一层非导电材料，如树脂、塑料、硅橡胶、PVC等。均匀且密封地缠绕在导体的外围以形成绝缘层。防止导体与外界接触而引起漏电、短路、触电等事故的导线称为绝缘导体。常用的绝缘线如下：1。橡胶绝缘电线型号：BLX——铝芯橡胶绝缘电线，BX——铜芯橡胶绝缘电线。2.聚氯乙烯绝缘导体(塑料线)型号：BLV——铝芯塑料线和BV——铜芯塑料线。3.橡胶电缆型号：YHC—重型橡胶护套电缆，NYHF—农用氯丁橡胶护套拖缆。橡皮绝缘电线有铜芯、铝芯、单芯、双芯和多芯。用于室内布线，工作电压一般不超过50V。信息：绝缘导体的类型及应用R代表软铜线，V代表PVC绝缘，S代表双绞线，B代表扁平型，P代表屏蔽。1.RV——聚氯乙烯绝缘单芯软线，最高使用温度65，最低使用温度-15，工作在交流250V，DC 500v，用作仪器设备内部接线。2.RVB:平行多股软线(扁平)，就像家里常用的电话线的裸线一样，只是芯线和RVV的一样，两芯平行包在一个护套里，一般是一个护套两根。3.RVS:绞合多股软线，即RVB的软芯被撕开并绞合。通常是两条双绞线。4.RVSP:绞合屏蔽线。5.RVVB:聚氯乙烯护套软线(扁平型)，标准GB/t 5023.5-2008/IEC 60227-5:2003。6.RVV:多股软线，即芯线由多股铜线组成。RVV线是弱电系统中最常用的电缆，其芯线数量可变，有单线或多线，也有外护套。但是，对于磁芯之间的排列没有特殊要求。7.RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又称电气连接抗干扰软电缆，额定电压250V/450V。8.BVVR为铜芯聚氯乙烯绝缘聚氯乙烯护套软线，外护套；BVR是铜芯聚氯乙烯绝缘软线，只有绝缘层，没有外护套。通常双塑线指的是BVV系列，第一个V指的是PVC绝缘，第二个V指的是PVC护套，如果是BV系列就是单塑线。来源：百度百科-绝缘导体

绝缘导线和电缆什么区别？

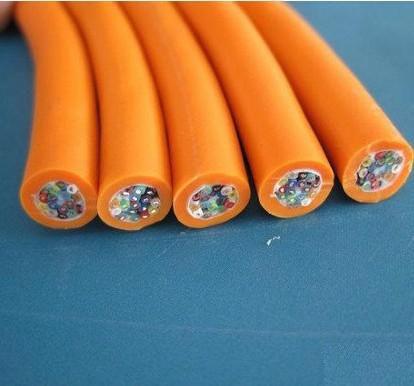

1.材料的不同。电线是传导电流的金属线。有各种形式，如固体，扭曲或箔编织。按绝缘情况可分为裸线和绝缘线。一种绝缘导体，由一根或多根置于密封护套中的绝缘导电电缆芯组成。它可以被保护涂层覆盖。电线和电缆的区别在于电线的尺寸一般更小，结构更简单。然而，电缆有时被归类为宽电线。2.用途的不同裸线是没有任何绝缘或保护层的电线。除了用作传递电能和信息的导体外，还可用于制造电机和电器的部件和连接线。一般采用铜、铝、铜合金、铝合金。此外，还有各种适合特殊要求的绝缘线，如汽车低压线、汽车高压点火线、电器引线、航空线、补偿线等。电缆用于传输、分配电能或传输电信号。根据用途，电缆可分为电力电缆、通信电缆和控制电缆。3.结构上的区别电缆一般有2层以上的绝缘层，大部分是多芯结构。它们缠绕在电缆盘上，长度一般在100米以上。一般电线都是单层绝缘，单芯，百米线圈，无线盘。拓展用数据鉴别电线电缆质量的方法：1。识别认证标志。购买时一定要查看合格证上是否有“3C”认证标志，型号规格、额定电压、长度、制造日期、认证编号、检验执行标准、厂名、地址等标识是否清晰。2、选购时检查外观，注意检查外观要光滑圆润，色泽均匀，手感好。如果是橡胶电线电缆，护套和绝缘可以用烟头烧，表面完全无损。3.检查——SYV电缆直径为0.78-0.8mm，SYWV电缆直径为1.0mm；最近出现了一种SYV75-5芯线径1.0mm的电缆。这种电缆的特性阻抗肯定不是75欧姆，所以不应该用在75欧姆的传输系统中。用游标卡尺检查电缆芯的直径。4.检查导体。导体应具有一定的光泽和适度的柔软度，导体的最终尺寸应符合国家标准的要求。在电缆的铜芯截面上，上等的铜颜色鲜艳柔和，否则就是次品。参考：百度百科-有线，百度百科-有线

绝缘导线的定义和分类

绝缘线：包括漆包线或包在线外的一层绝缘材料，达到了绝缘的目的。漆包线是绕组线的主要种类，由导体和绝缘层组成。裸线经过退火软化，然后多次上漆烘烤。受原料质量、工艺参数、生产设备、环境等因素影响。因此，各种漆包线的质量特性不尽相同，但都具有机械性能、化学性能、电气性能和热性能四大性能。
