电气设备用电缆（电线电缆和电力电缆的区别）

电气设备用电缆包括什么电缆

线缆的种类很多，线缆的选择是最重要的。根据用电设备的功率(千瓦或千伏安)计算电流(安培)的公式。电流的大小与功率直接相关，也与电压、相位差、力率(也叫功率因数)直接相关。有通用的公式可供计算。由于工厂普遍采用380/220伏三相四线制，电流可直接根据功率计算。2.公式：低压380/220伏系统每千瓦电流，安培。千瓦，电流，怎么算？双倍电加一半电。单相千瓦，4。5 A。单相380，电流2.5安培。3.说明：公式是基于380/220V三相四线制中的三相设备，计算出每千瓦的安培值。对于一些不同电压的单相或单相设备，公式中规定了每千瓦的安培数。在这两个公式中，电功率专指电动机。在380V三相(力率约为0.8)时，电机每千瓦电流约为2安培。即“千瓦数翻倍”(乘以2)就是电流，安培。这个电流也称为电机的额定电流。【例1】一个5.5 kW的电机，通过“功率加倍”，电流为11安培。【例2】40kw水泵电机按“双电源”电流为8 0 A。电加热是指用电阻加热的电阻炉等。三相380伏电热设备，每千瓦电流1.5安培。即“千瓦加一半”(乘以1.5)就是电流，安培。【例1】一个3 kW的电暖器，按“电加热加一半”计算，电流为4.5 A。【例2】一个15 kW的电阻炉，按照“电加热加一半”计算，电流是2 3 A。这个公式不仅指电加热，也适用于照明。虽然照明灯泡是单相而不是三相，但是给照明供电的三相四线干线还是属于三相。这个只要三相大致平衡也可以算出来。此外，以千伏安为单位的电器(如变压器或整流器)和以千伏安为单位的移相电容器(用于提高功率率)也适用。也就是说，这句话后半部分虽然说的是电加热，但是包括了所有以千伏安和千伏安为单位的电气设备，以及以千瓦为单位的电加热和照明设备。【例题1】一条12 kW三相(平衡)照明干线电流按“电加热加半”为1 8 A。【例2】30k va整流器电流按“电加热加一半”为45 A。(指380V三相交流侧)【例3】320 kva配电变压器电流按“电加热加一半”计算为480A(指380V/220V低压侧)。【例100 kVA移相电容器(380 V三相)电流按“电加热加一半”为150 A。380/220V三相四线制中，两路单相设备，一路接相线，一路接零线(如照明设备)为单相220v电气设备。这类装备的力率大多是1。所以公式直接写明“单相(每千瓦)4.5 A”。计算时，只要“千瓦数乘以4.5”就是电流，安培。如上所述，它适用于所有单位为千伏安的单相220伏电气设备，单位为千瓦的电热和照明设备，也适用于220伏DC。【例1】500伏安(0.5千伏安)行灯变压器(220伏电源侧)，按“每千瓦4.5 A”计算，电流为2.3 A。【例2】根据“单相kW，4.5 A”，1000瓦泛光灯的电流为4.5 A。对于电压较低的单相，公式中没有提及。可以以220伏为标准。根据电压降低的程度，电流会依次增加。比如36伏的电压在220伏的基础上降低到1/6，电流就要增加到6倍，即每千瓦电流为6 4.5=27安培。比如一个36伏60瓦的行灯的电流是0.06 27=1.6 A，五个灯一共8 A。在380/220V三相四线制中，单相设备的两条线都接在相线上，习惯上称为单相380V电气设备(实际接在两相线上)。当这种设备的单位是千瓦时，力

【例2】2 kVA灯用变压器，初级接一个单相380伏，电流按2.5安的电流算是5安。【例3】21 kVA交流焊接变压器，初级接380伏单相，按2.5安电流计算，电流为53安。注：“双电源”计算的电流与电机铭牌上的电流有一些误差。一般千瓦数较大时计算电流略大于铭牌上的电流，千瓦数较小时计算电流略小于铭牌上的电流。此外，还有一些影响电流的因素，但作为估计，影响并不显著。注：计算电流时，当电流达到十几安培或几十安心时，不必计数到小数点，可以四舍五入到整数。这个简单，不影响实用性。对于较小的电流，只能计算一个小数和。第二章导体载流量的计算1。用途：各种导体的载流量(安全电流)通常可以在说明书中查到。但是，利用公式和一些简单的心算，就可以直接算出来，不用查表。导体的载流量与导体的载流量表面有关，还与材料(铝或铜)、型号(绝缘线或裸线)等有关。)、敷设方式(明敷设或管内穿线等。)和导体的环境温度(大约25度或更高)等。影响因素多，计算复杂。10下5，1 0 0上2。二、三、五、四、三界。0，95，两倍半。穿温度，19折。裸线加一半。铜线升级计算。3.注：该公式基于暴露于25度环境温度的铝芯绝缘线。如果条件不同，公式就不一样了。绝缘线包括各种类型的橡胶绝缘线或塑料绝缘线。公式没有直接指出各种截面的载流能力(电流，安培)，而是“乘以截面”

一定的倍数”,来表示。为此,应当先熟悉导线截面,(平方 毫米)的排列 生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯 绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。 ① 这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。口诀中阿 拉伯数码表示导线截面(平方毫米),汉字表示倍数。把口诀的截面与倍数关系排列 起来便如下: ..10 16-25 35-50 70-95 120.... 五倍四倍三倍两倍半二倍 现在再和口诀对照就更清楚了.原来“10 下五”是指截 面从10 以下,载流量都是截面数的五倍。“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。而截面70、95 则为2.5 倍。从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。 下面以明敷铝芯绝缘线,环境温度为25 度,举例说明: 【例1】 6 平方毫米的,按10 下五,算得载流量为30 安。 【例2】150 平方毫米的,按100 上二,算得载流量为300 安。 【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175安。从上面的排列还可以看出,倍数随截面的增大而减小。在倍数转变的交界处,误差稍大些。比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。但实际不到四倍(按手册为97 安)。而35 则相反,按口诀是三倍,即105 安,实际是117 安。不过这对使用的影响并不大。当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍 〈最大可达20安以上),不过为了减少导线内 的电能损耗,通常都不用到这么大,手册中一般也只标12 安。 ② 从这以下,口诀便是对条件改变的处理。本句:穿管温度八九折,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25 度,应按①计算后,再打九折。(乘0.9)。 关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动 的,一般情况下,它影响导体载流并不很大。因此,只对某些高温车间或较热地区超过25 度较多时,才考虑打折扣。 还有一种情况是两种条件都改变(穿管又温度较高)。则按①计算后打八折,再打九折。或者简单地一次打七折计算(即0.8 × 0.9=0.72,约0.7)。这也可以说是穿管温度,八九折的意思。 例如:(铝芯绝缘线)10 平方毫米的,穿管(八折)40 安(10 × 5 × 0.8 ＝ 40) 高温(九折)45 安(10 × 5 × 0.9=45 安)。 穿管又高温(七折)35 安(1O × 5 × 0.7=35) 95平方毫米的,穿管(八折)190安(95×2.5×0.8＝190) 高温(九折),214 安(95 × 2.5 × 0.9=213.8) 穿管又高温(七折)。166 安(95 × 2.5 × 0.7 ＝ 166.3) ③ 对于裸铝线的载流量,口诀指出,裸线加一半,即按①中计算后再加一半(乘l.5)。这是指同样截面的铝芯绝缘线与铝裸线比较,载流量可加大一半。 【例1】 16 平方毫米的裸铝线,96 安(16 × 4 × 1.5 ＝ 96)

请教：“电气装备用电缆有哪些种类

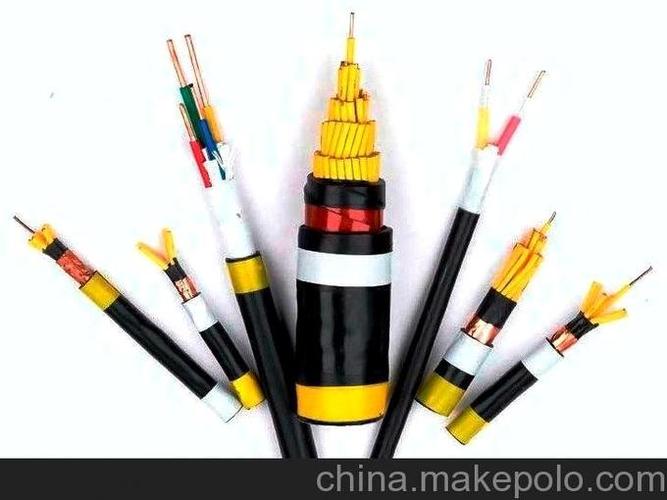

电气装备用电缆，也就是常说的控制电缆，它的铠装层并不是他们所说的只有钢带。一般有以下几种：铜丝编织屏蔽，铜带屏蔽，钢带铠装，铝带铠装，还有几种并起来的复合铠装。

电器设备常用电线、电缆有哪几种？

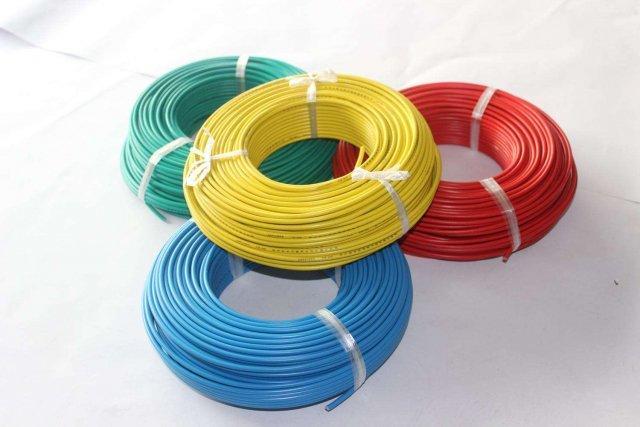

1.PVC聚氯乙烯绝缘电线电缆 铜芯聚氯乙烯绝缘电线(BV) 铜芯聚氯乙烯绝缘软电线(BVR) 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电线 铝芯聚氯乙烯绝缘电线(BLV) 聚氯乙烯护套软线(RVV) 铜芯聚氯乙烯绝缘电缆绞型连接用软电线 2.橡套电线电缆 橡套电缆 中型橡套软电缆(YZ) 重型橡套软电缆(YC) 天然胶护套电焊机电缆(YH) 3.控制电缆 聚氯乙烯护套控制电缆(KVV) 4.特种电缆 特种电缆
