MINIDIN连接器（电子连接器）

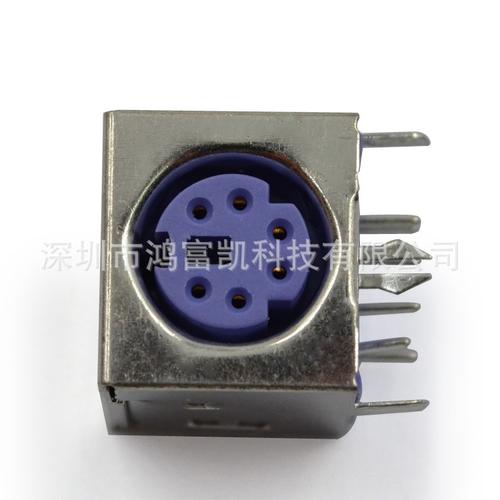

用于键盘或鼠标的6针mini-din连接器

键盘或鼠标的6针mini-din连接器都是标准件，去当地技术市场配。

什么是DIN接口

DIN(德国工业标准)贴片连接是消费市场使用的多针连接，MIDI线缆也使用。除了MIDI的180度布局，DIN还有多种引脚分布规格，简直就是微电脑控制器的接口。连接器插头有一个圆形金属屏蔽裙来保护引脚。保护裙还确保插头以正确的方向插入，以防止损坏插针。由于相同的保护裙，不可能防止DIN公接头连接不兼容的DIN母接头。在迷你DIN中，这种设计被修改。DIN连接器有7种常见模式，您可以看到多达8针连接器。不同标准连接器之间的兼容性有限。螺纹锁紧型连接器也用于仪器、过程控制和专业音频。

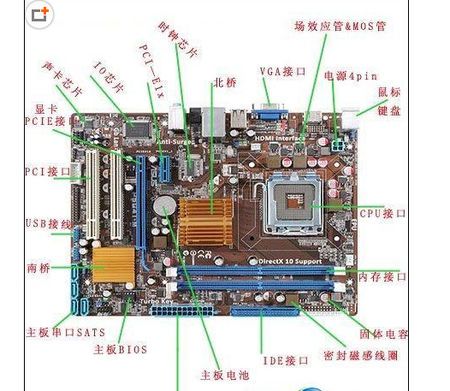

主板这个接口是什么？

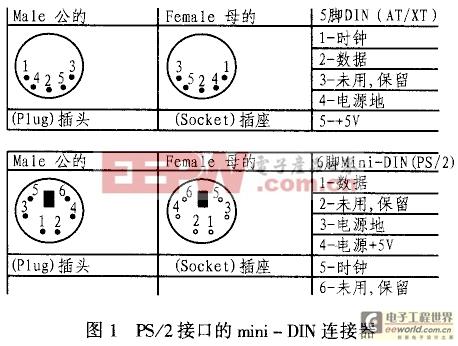

PS/2接口PS/2接口是PC兼容计算机系统上的接口，可以用来链接键盘和鼠标。PS/2的名字来源于IBM在1987年推出的个人电脑：PS/2系列。PS/2鼠标连接通常用于替换旧的串行鼠标接口(d b-9 RS-232)；PS/2键盘连接用于取代为IBM PC/AT设计的大型5针DIN接口。PS/2的键盘和鼠标接口在电气特性上非常相似，主要区别在于键盘接口需要双向通信。早期如果键盘鼠标的插槽对调，大部分台式机主板都不会识别键盘鼠标。已经不重要了。PS/2接口已经逐渐被USB取代。只有少数台式电脑还提供完整的PS/2键盘鼠标接口，少数机器没有PS/2。大部分机器只提供一套可以键盘鼠标共用或者只能键盘使用的PS/2。有些鼠标和键盘可以使用转换器将接口从USB转换到PS/2，也有适配器可以将键盘和鼠标从USB转换到PS/2接口。但是USB接口最多只能支持6个键不冲突，而PS/2键盘接口可以同时支持所有键不冲突。所以大部分主板的PS/2键盘通讯口还是保留的，或者只保留一组PS/2键盘鼠标都可以共用的PS/2口，而保留键盘鼠标的主板相对较少。PS/2接口支持热插拔(相对于传统的AT键盘)，但是插入后需要重启，与热插拔不同。中文名PS/2接口主要用于连接电脑键盘和鼠标。通信型双向同步串行通信协议设备用于产生同步时钟信号和读写数据。有效引脚：时钟引脚、数据引脚、电源引脚和快速导航接口功能。编程过程开发过程随着计算机行业的发展，键盘这一计算机最常用的输入设备也日新月异。1981年，IBM推出了IBM PC/XT键盘及其接口标准。该标准定义了83个键，采用5针DIN连接器和简单串行协议。其实第一套键盘扫码是没有主机对键盘命令的。因此，1984年，IBM推出了IBM AT键盘接口标准。该标准定义了84 ~ 101个键，采用5针DIN连接器和双向串行通信协议。根据第二组键盘扫描码，该协议有8个主机到键盘的命令。1987年，IBM推出了PS/2键盘接口标准。标准仍定义84 ~ 101键，但采用6针mini-DIN连接器，封装更小，仍采用双向串行通信协议，并提供可选的第三套键盘扫描代码组，支持17种主机到键盘命令。市面上的键盘兼容PS/2和AT键盘，但功能不同。[1]接口特点物理连接一般五针连接器的键盘称为AT键盘，六针mini-DIN连接器的键盘称为PS/2键盘。实际上，两个连接器都只有四条腿，这是有道理的。分别是时钟(时钟脚)、数据(数据脚)、5V(电源脚)、地(电源地)。在PS/2键盘和PC的物理连接上，保证这四条线一一对应就可以了。PS/2键盘由PC的PS/2口供电，另外两个管脚Clock管脚和Data管脚都是集电极开路，所以必须连接一个阻值很大的上拉电阻。平时都保持高电平，只有有输出时才拉低电平，然后自动浮到高电平。一个常用的连接器如图1所示。[1]电气特性PS/2通信协议是一种双向同步串行通信协议。通信两端通过时钟(时钟脚)同步，通过数据(数据脚)交换数据。如果任何一方想要压制对方的通信，只需要把时钟拉到低电平即可。如果是PC和PS/2键盘的通信，PC必须是主机，也就是说PC可以禁止PS/2键盘发送数据，而PS/2键盘不会禁止PC发送数据。一般两个设备之间数据传输的最高时钟频率为33kHz，大部分PS/2设备工作在10 ~ 20 kHz。推荐值为15kHz左右，也就是说，时钟高电平和低电平的持续时间为40s

每个数据帧包含11 ~ 12位。具体含义列于表1。[1]
