倒顺开关（220v倒顺开关四线接法两相电机）

什么是倒顺开关

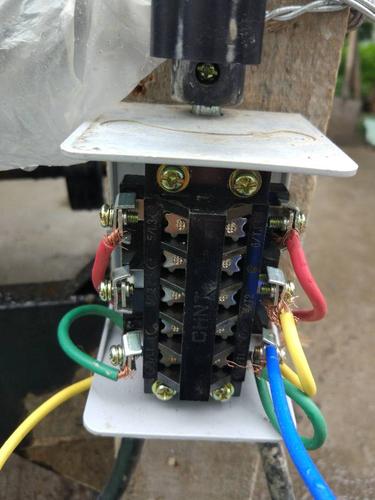

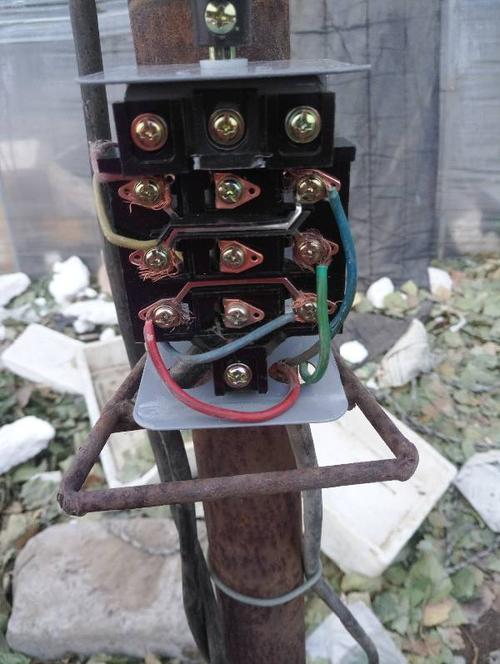

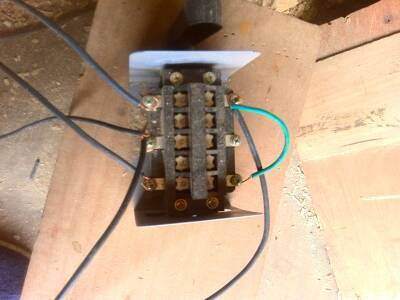

反转开关是控制电机反转或正转的开关。反向开关“黑龙”的外形图很全面。下图是倒车开关的接线图，供你参考；

倒顺开关怎么接

两个行程开关正常串联在N线上，反向开关与电动机的火线和另外两个绕组连接，电容连接良好。很简单，注意行程开关的额定电流大于电机的额定电流。行程开关是一种位置开关(也叫限位开关)，是一种常用的小电流主电器。利用生产机械运动部件的碰撞，使其触点动作，接通或断开控制电路，从而达到一定的控制目的。通常用这种开关来限制机械运动的位置或行程，使运动的机械按照一定的位置或行程自动停止、反转、变速或自动往复运动。反向开关也叫反向开关。它的作用是接通和断开电源或负载，使电机正转或反转。它主要用作单相和三相电动机正转或反转的电气元件，但不能用作自动化元件。

220v倒顺开关四线接法是什么？

使用一个220v、一个上控制线、一个下控制线和一个启动电容器。电机要工作，必须满足220v电路的要求，即220v的导线中必须有一根同时接在上面或下面的线路和电容上。单相电机有正反转控制，单相电机也有正反转控制方式。单相电机改变方向的原理是：次级绕组的电流超前或滞后于主绕组的电流，所以可以正转或反转。据此，可以改变主绕组或辅助绕组的端子。扩展资料：一般反向开关有两排六个端子，调相触点通过中间触点来达到换相的目的。以三相电机的反向开关为例：设置进线A、B、C三相，出线A-B-C，因为ABC三相相隔120度，连成一圈。设这个圆上的ABC为顺时针，电机接上电机后会顺时针旋转。来源：百度百科-反向开关
