调速开关（调速器开关）

调速开关原理是什么？(现在那种没有档位的调速开关，电扇上的)

现在很多电机调速都是用晶闸管，也就是晶闸管，主要是用一种PWM控制原理。也就是说，方波用于控制晶闸管。当方波处于高电平时，晶闸管导通，当方波处于低电平时，晶闸管关断。这样，通过调节高电平和低电平的比值(技术上叫占空比)，就可以改变电路的通断时间比。当整个电路接通时，风扇将全速运转，而当整个电路断开时，风扇将停止工作。同样可以实现，如半速、1/4速、3/4速等不同的速度运行方案，理论上可以实现无级变速的可能性。扩展资料：调速开关分类：1。按操作方式分为：旋钮调速开关、按键调速开关、调速插座开关。2.按负载功率可分为：常规功率调速开关、中功率调速开关、超大功率调速开关；3.按连接方式可分为单线电子调速开关和零火线电子调速开关。速度控制开关的清洁和维护：1。调速开关的清洗需要在停电的情况下完成，只能清洗面板，面板可以拧干，用毛巾沾湿饮用水擦拭。2.调速开关在使用中应定期检查，以便发现故障能及时修复，保证其安全可靠使用。

调速开关怎么接线图

Bk(黑色)黑色：一般是输出线，输出常开。Bn(棕色)棕色：一般是连接电源正极的电源线。Bu(蓝色)蓝色：一般是电源线，接电源负极。Wh(white)白色：一般是输出线，输出常闭。Npn:黑色一端接负载，负载另一端接电源正极。Pnp:黑色一端接负载，负载另一端接电源负极。)有两线接近开关和三线接近开关。三线接近开关分为NPN型和PNP型，接线不同。请看下图：2)两线制接近开关的接线比较简单。接近开关在与负载串联后连接到电源。3)三线接近开关的接线：红(棕)线接电源正端；连线到电源的0V端；黄(黑)线是信号，应连接到负载。负载的另一端连接如下：对于NPN接近开关，应连接到电源的正端；对于PNP接近开关，应连接到电源的0V端子。4)接近开关的负载可以是信号灯、继电器线圈或PLC的数字输入模块。5)应特别注意连接到PLC数字输入模块的三线接近开关的选型。一般PLC的数字输入模块可以分为两类：一类是普通输入端为0V电源，电流从输入模块流出(日式模式)。此时，必须选择NPN接近开关；另一种常见的输入端是电源的正端，电流流入输入模块，即井输入(欧版模式)。此时，必须选择PNP接近开关。不要做出错误的选择。6)双线接近开关受工作条件限制。导通时开关本身产生一定的压降，关断时有一定的剩余电流流过，选择时要考虑这一点。三线接近开关虽然多了一根线，但不受剩余电流等不利因素的困扰，工作更可靠。7)有些厂家同时引出接近开关的“常开”和“常闭”信号，或者增加其他功能。在这种情况下，请根据产品手册进行具体接线。

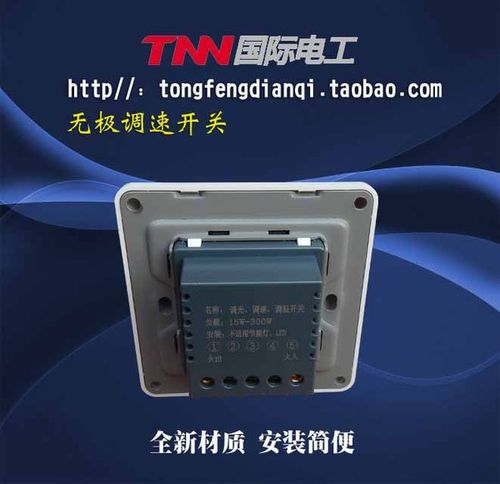

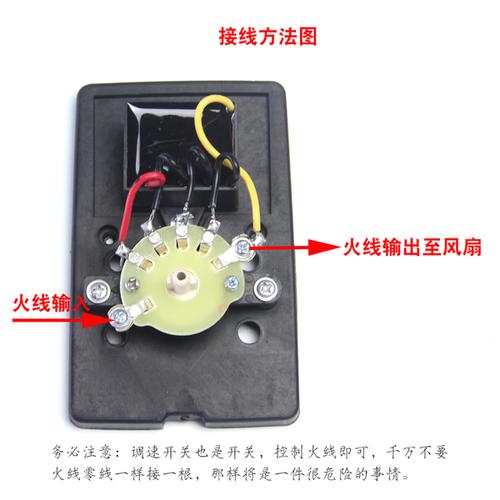

无极调速开关怎么接线

无级调速开关的连接是，如果有两根线，先识别输入和输出，然后用卡嗒声串联起来。如果是三线：其中一根线是公线，接零线和电机。如果是四线：输入端接电源，输出端接电机。调速开关是利用电子电路或微处理器芯片改变电机的级数、电压、电流和频率来控制电机转速，使电机达到高性能的电子开关。交流电机有：1)感应调速，2)抽头调速，3)电容调速，3)晶闸管调速，4)变频调速。对于DC电机，有：1)电枢回路电阻调速，2)电枢电压调速，3)晶闸管变流电源调速，4)采用大功率半导体器件的DC电机脉宽调速，5)励磁电流调速。电子调速开关按工作方式、负载功率和接线方式可分为：1。按操作方式可分为：旋钮调速开关、按键调速开关、调速插座开关。2.按负载功率可分为：常规功率调速开关、中功率调速开关、超大功率调速开关；3.按连接方式可分为：单线电子调速开关和零火线电子调速开关。
