行程开关（行程开关4个点怎么接线）

什么是行程开关

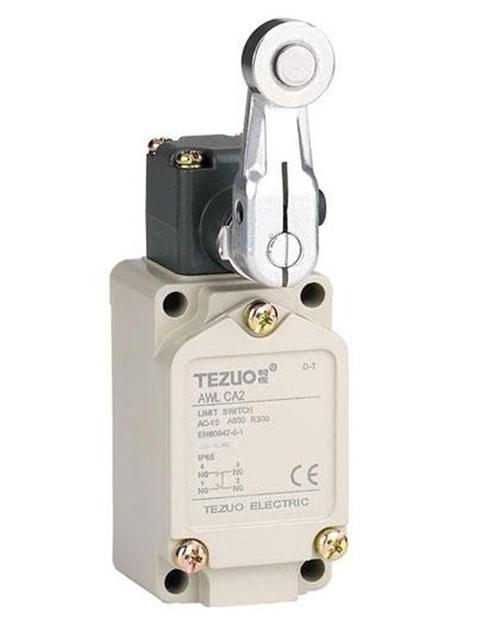

行程开关是一种位置开关(也叫限位开关)，是一种常用的小电流主电器。利用生产机械运动部件的碰撞，使其触点动作，接通或断开控制电路，从而达到一定的控制目的。通常用这种开关来限制机械运动的位置或行程，使运动的机械按照一定的位置或行程自动停止、反转、变速或自动往复运动。

行程开关的作用是什么？

行程开关主要用于将机械位移转换成电信号，从而改变电机的运行状态，从而控制机械动作或用作程序控制。开关的真正应用是在工业中，在工业中它与其他设备配合形成更复杂的自动化设备。机床上有很多这样的行程开关，可以用来控制工件的移动或自动进给的行程，避免碰撞事故。有时，行程开关用于在指定的两个位置之间自动改变被控对象的方向，从而得到连续的往复运动。行程开关是一种应用广泛的开关。比如日常生活中，冰箱里的照明是由行程开关控制的，电梯的自动门开关速度也是由行程开关控制的。在工业生产中，行程开关可与其他设备配合使用，构成自动控制系统。比如在机床控制中，行程开关的应用是必不可少的，它可以控制工件的移动和自动进给的行程，避免碰撞事故的发生。在起重机械的控制中，行程开关起到保护终端限位的作用。扩展信息：行程开关的类型和特性1。LX19系列的常规国产行程开关LX19-001/111，LXK3系列的LXK3-20S/T，JLXK1系列的JLXK1-111/411/511是最具代表性的。2.进口行程开关WL系列、HL系列、D4V系列、SZL-WL系列是最具代表性的进口行程开关。这些产品做工精细，性能优越，在极端环境下表现突出。3.耐高温行程开关在国产耐高温行程开关中，YNTH系列耐高温行程开关是最具影响力的一种，钢厂常用。YNTH行程开关能在高温环境下正常工作，最高工作温度350度。当工作环境温度升高时，产品的使用寿命会相应降低。如果超过300度，要减少开关的工作量，保证产品的使用寿命。来源：百度百科-旅行开关

行程开关是什么

行程开关是一种位置开关(也叫限位开关)，是一种常用的小电流主电器。利用生产机械运动部件的碰撞，使其触点动作，接通或断开控制电路，从而达到一定的控制目的。通常用这种开关来限制机械运动的位置或行程，使运动的机械按照一定的位置或行程自动停止、反转、变速或自动往复运动。定义：在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态检测。用于控制机械设备的行程和限位保护。结构：由操作头、接触系统和外壳组成。在实际生产中，行程开关安装在预定的位置。当安装在生产机械运动部件上的模块碰到行程开关时，行程开关的触点动作，实现电路切换。所以行程开关是根据运动部件的行程位置来切换电路的电器，其工作原理类似于按钮。行程开关行程开关广泛应用于各种机床和起重机上，以控制其行程和保护终端。在电梯的控制电路中，行程开关还用于控制轿厢门的开关速度、自动开关门的限位以及轿厢上下限的保护。行程开关可安装在相对静止的物体上(如固定框架、门框等)。简称静物)或运动物体(如行驶的汽车、门等。简称阿尼玛
