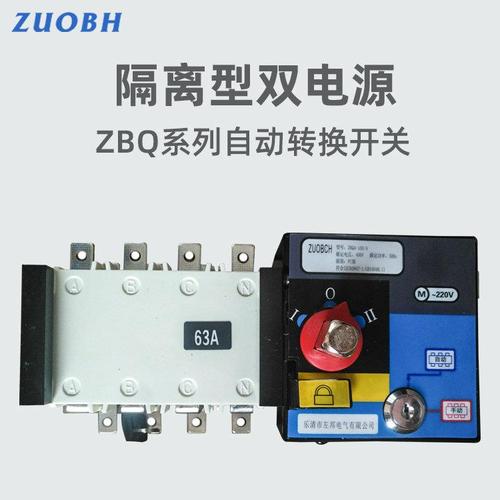

转换开关（双电源自动转换开关怎么接线图）

转换开关怎么用？

答案：1。如何使用转换开关1。用手柄带动转轴，用凸轮推动触点接通或断开。2.由于凸轮的形状不同，当手柄处于不同位置时，触点重合度不同，从而达到开关电路的目的。二。主要用途转换开关可用作电路控制开关、试验设备开关、电机控制开关和总控开关，以及电焊机的转换开关。

转换开关是做什么用的

转换开关是一种具有两条或多条路径的负载电路。在电气设备中，一旦某一回路出现问题或故障，就会通过转换开关自动接通备用或其他回路。这种转换开关一般适用于机床和电器控制的开关。由于安装灵活，操作方便，它有以下两个主要功能。1漏电保护转换开关不同于其他产品，涉及电路问题。转换开关的第一个功能是作为保护装置。开关的种类很多，开关产品的种类也很多。每个产品的内部结构不同，但都有保护作用。另外，不同的转接开关连接方式也不一样。2转换开关一般包括电压型转换开关、凸轮开关、三相和四相转换开关，它们的功能不同也导致了转换开关的连接方式不同。万能开关的主要原因是布线多，所以控制的电源线也比较宽，所以切换起来也很方便。其主要功能是电压表和电流表之间的转换，以及控制测量、控制等远距离传输。开关接线方法以自动开关为例介绍开关的接线方法。自动转换开关有手动、自动、旁路、停止四个档位。每个档位对应不同的连接方式和连接对象。面对开关，分为左、右、上、下四个方面。开关面板的后部是进行连接的地方。先把左、右、上、下分组，用分组线连接。这需要自己亲身实验才能明白其中的奥妙。转换开关的主要用途是转换开关的电路比较大，所以一般用于电压380伏以下的电路，50HZ以上的交流电路，220伏以下的DC电压，用于转换电路的控制，以及电气测量仪表等。

转换开关如何安装？

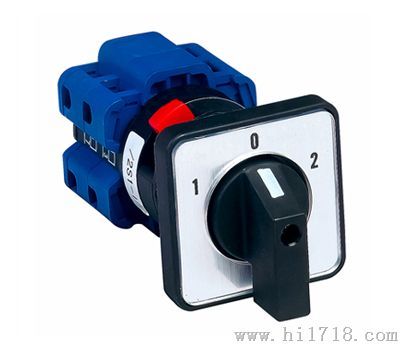

方法/步骤定义：转换开关是一种开关电器，可用于转换两个或多个电源或负载。开关由多个触点组成。在电气设备中，经常用于不频繁地接通和断开电路，连接电源和负载，测量三相电压，控制小容量异步电动机的正反转和星三角起动。这些零件用螺栓固定成一个整体。转换开关的连接方法介绍：转换开关也称组合开关，与闸刀开关的操作不同。是一个左右旋转的平面操作。该开关具有多触点、多位置、体积小、性能可靠、操作方便、安装灵活等优点。多用作机床电气控制电路中电源的引入开关，起隔离电源的作用，也可用作直接控制小容量异步电动机不频繁启停的控制开关。开关还提供单极、双极和三极模式。转换开关如何连接：转换开关的触头系统是由嵌在绝缘外壳中的若干个固定触头座和活动支架中的活动触头组成。动触头为双断点对接触头桥，带手柄随转轴转动到不同位置，使电路接通或断开。定位机构采用滚轮卡紧棘轮结构，并配有不同的限位件，可以得到不同档位的开关。在控制和测量系统中，转换开关可以用来改变电路。比如用电设备电源的切换，电机的正反转，测量电路中电压电流的换向等等。开关是闸刀开关的一种发展。不同的是闸刀开关在平面内上下移动，而开关在平面内左右移动。可以做成多触点多档位开关。如何连接开关：开关可用作电路控制开关、试验设备开关、电机控制开关、指令控制开关、电焊机开关。开关一般用于交流电压为50HZ，电压为380V及以下，DC电压为220V及以下电路中的电气控制电路和电气测量仪表的开关。例如，常用的LW5/YH2/2型转换开关常被用来转换和测量三相电压。组合开关适用于交流50HZ，电压380V及以下，DC电压220V及以下。它可以用来偶尔手动打开或关闭电路，并改变电源或负载。一般能承载大电流。转换开关的符号如何连接：转换开关LW5-16 YH3/3的字母和数字分别代表： lw——凸轮开关‘万能’的反拼音；5-设计序列号；16-约定的加热电流；y-电压；h-转换后的“变化”拼音首字母；3-三个阶段；第3-3节。LW5-16 YH3/3表示用于电压指示的凸轮开关，用于转换相间电压。用“X”表示触点接通，否则断开，图形符号可由接线表绘制。虚线表示操作手柄的位置，以及有无“.”指示触点的闭合和断开状态。例如，画一个“.”触点图形符号下方的虚线表示当操作手柄在此位置时，触点处于闭合状态；如果“.”没有画在虚线上，这意味着触点处于断开状态。
