什么是负荷开关？

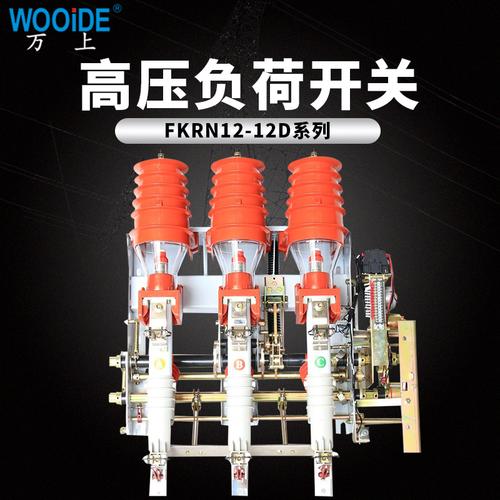

负荷开关是一种介于断路器和隔离开关之间的开关电器。它有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。一般安装简单的灭弧装置，但结构比较简单。图为气动高压负荷开关。其工作过程如下：当开关打开时，在分闸弹簧的作用下，主轴顺时针转动。一方面，活塞通过曲柄滑块机构向上运动，压缩气体；另一方面，通过两套四杆机构组成的传动系统，先打开主刀，再推动灭弧刀打开电弧触头，气缸内的压缩空气通过喷嘴吹出电弧。扩展数据负载开关和断路器的区别：1。分类不同：断路器按安装方式分为插入式、固定式、抽屉式，按极数分为单极、双极、三极、四极式。根据施加的电压，负载可分为高压负载开关和低压负载开关。2.工作原理不同：高压负荷开关的工作原理与断路器类似。一般安装简单的灭弧装置，但结构比较简单。3.不同用途：低压断路器用于交流电压为1200V，DC电压为1500V的电路中，起接通/断开、控制或保护作用。负载开关主要用于接通和关断负载电流，也可以代替断路器与高压熔断器配合使用。来源：百度百科-负荷开关

负荷开关和断路器区别是什么？

1.不同属性1。负荷开关是一种介于断路器和隔离开关之间的开关电器。它有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。2.断路器是指在规定时间内，能在正常回路条件下接通、携带和关断电流，在异常回路条件下接通、携带和关断电流的开关装置。第二，注意事项不同。1.负荷开关(1)垂直安装，开关架、合闸机构、电缆护套和保护钢管应可靠接地(不串联)。(2)操作前应进行多次空载分合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。(3)与负荷开关串联使用的熔断器熔体应适当选择，即当故障电流大于负荷开关的分断能力时，应先熔断熔体，然后才能拉开负荷开关。(4)合闸时，接触良好，连接部分无过热现象。检查时应注意检查瓷瓶有无污垢、裂纹、掉瓷和闪放电；开关不能用水冲洗(室内型)。2.断路器：需要特别注意的是，大容量断路器的接触可靠性会直接影响断路器的正常使用，所以在安装时要注意，严格按照厂家的要求进行安装。扩展数据控制循环：1 .应能监视控制回路及其脱扣和合闸回路的保护装置的完整性，以确保断路器的正常运行；2.应能指示断路器正常合闸和分闸时的位置和状态，自动合闸和自动跳闸时应有明显的指示信号；3.合闸和跳闸完成后，应释放指令脉冲，即可以切断合闸或跳闸的电源；4.没有机械防跳装置时，应安装电气防跳装置；5.断路器的紧急跳闸信号回路应按“非对应”原则接线；6.对于可能出现异常工作状态或故障的设备，应安装警告信号；7.弹簧操作机构和手动操作机构的电源可以是DC或交流电，电磁操作机构的电源需要DC。参考资料来源：百度百科3354断路器参考资料来源：百度百科3354负荷开关

负荷开关和断路器的区别是什么？

开关和断路器都是用来闭合和切断电路的电器，但在电路中所起的作用不同。其中，断路器可以切断负载电流和开断电流，负载开关只能切断负载电流，短路电流由熔断器切断。1.负荷开关可以带负荷分断，具有自熄功能，但分断能力很小，很有限。2.在制造过程中，可以使断路器的断路能力非常高。主要依靠带二次设备的电流互感器来保护。可具有短路保护、过载保护、漏电保护等功能。
